EPP-120S-48 - импульсный источник питания 48 В мощностью 120 Вт для промышленного применения.
Краткое описание

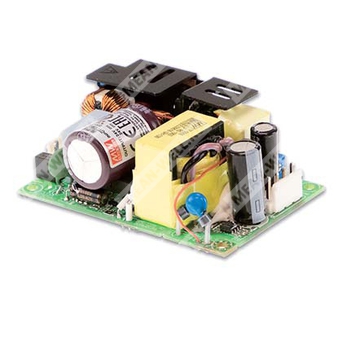

Компонент EPP-120S-48 представляет собой высоконадежный открытый источник питания AC/DC серии EPP-120S в компактном исполнении 3" × 2". Устройство предназначено для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 48 В при мощности до 120 Вт, с повышенной эффективностью, низким потреблением на холостом ходу и полным набором защит. Применяется в промышленной автоматике, системах управления и другом электронном оборудовании.
Расшифровка партномера
| Обозначение | Расшифровка |
| EPP | Серия импульсных источников питания в открытом исполнении |
| 120 | Номинальная мощность 120 Вт |
| S | Серия EPP-120S, компактное исполнение 3" × 2" |
| 48 | Выходное напряжение 48 В |
Назначение и особенности
Источник питания EPP-120S-48 относится к классу высокоплотных промышленных AC/DC преобразователей с открытым монтажом. По данным документа, серия EPP-120S поддерживает работу от сети 80…264 В переменного тока и от 113…370 В постоянного тока, а также допускает применение в системах как с защитным проводником, так и без него. Для модели на 48 В характерны высокий КПД, малые пульсации и шумы, наличие защит от перегрузки, перенапряжения и перегрева, а также соответствие требованиям по электромагнитной совместимости и безопасности, указанным в спецификации.
Особенности
- Компактный размер 3" × 2".
- Выходная мощность 120 Вт.
- Пиковая мощность 150 Вт в течение 10 с.
- Высокий КПД до 94%.
- Малое потребление без нагрузки: менее 0,3 Вт.
- Работа от сети 80…264 В переменного тока и 113…370 В постоянного тока.
- Полный набор защит: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Возможность применения в системах Class I и Class II.
- Рабочая высота до 5000 м.
Применение
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 2,5 А |
| Пиковый ток 10 с | 3,125 А |
| Номинальная мощность | 120 Вт |
| Пиковая мощность 10 с | 150 Вт |
| Пульсации и шумы, макс. | 200 мВ п-п |
| Диапазон регулировки выходного напряжения | 45,6…50,4 В |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В переменного тока |
| Диапазон входного напряжения постоянного тока | 113…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Потребляемый ток при 115 В переменного тока, тип. | 2,3 А |
| Потребляемый ток при 230 В переменного тока, тип. | 1,1 А |
| Пусковой ток, тип. | 30 А / 115 В переменного тока; 60 А / 230 В переменного тока |
| Коэффициент мощности | >0,94 / 230 В переменного тока; >0,98 / 115 В переменного тока при полной нагрузке |
| Время удержания | 15 мс / 230 В переменного тока; 15 мс / 115 В переменного тока при полной нагрузке |
| Потребление без нагрузки | <0,3 Вт |
Защиты
| Параметр | Значение |
| Перегрузка | 130…160% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 52,8…62,4 В |
| Перегрев | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Короткое замыкание | Отключение выходного напряжения, восстановление после повторного включения питания |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -30…+85 °C (с учетом кривой снижения нагрузки) |
| Температура хранения | -40…+85 °C |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, IEC62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 4 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 1,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия по проводимым помехам | BS EN/EN55032 (CISPR32), класс B |
| Эмиссия по излучаемым помехам | BS EN/EN55032 (CISPR32), класс B для системы Class I и класс A для системы Class II |
| Гармонические составляющие тока | BS EN/EN61000-3-2 |
| Фликер напряжения | BS EN/EN61000-3-3 |
| ESD | Уровень 3, 8 кВ воздух; уровень 3, 4 кВ контакт |
| Устойчивость к RF-полю | Уровень 3, 10 В / м (80 МГц…2,7 ГГц); таблица 9, 9…28 В / м (385 МГц…5,78 ГГц) |
| Устойчивость к EFT | Уровень 3, 10 В |
| Устойчивость к всплескам | Уровень 3, 2 кВ |
| Устойчивость к импульсным перенапряжениям | Уровень 4, 4 кВ/линия-FG; 2 кВ/линия-линия |
| Устойчивость к магнитному полю | Уровень 4, 30 А/м |
| Провалы и прерывания напряжения | 95% провал 0,5 периода; 30% провал 25 периодов; 95% прерывания 250 периодов |
Механические данные
| Параметр | Значение |
| Габариты | 76,2 × 50,8 × 28 мм |
| Габариты в дюймах | 3" × 2" × 1,1" |
| Масса | 0,13 кг |
| Упаковка | 100 шт. / 14 кг / 1,13 куб. фута |
Надежность
| Параметр | Значение |
| MTBF | 4071,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 470,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Разъем входа переменного тока | JST B3P-VH или эквивалент |
| Назначение контактов входа | 1 — AC/L; 2 — без вывода; 3 — AC/N |
| Сопрягаемый корпус | JST VHR или эквивалент |
| Контакт | JST SVH-21T-P1.1 или эквивалент |
| Разъем выхода постоянного тока | JST B4P-VH или эквивалент |
| Назначение контактов выхода | 1,2 — -V; 3,4 — +V |
| Сопрягаемый корпус | JST VHR или эквивалент |
| Контакт | JST SVH-21T-P1.1 или эквивалент |
Примечания
1. Все параметры НПИ специально указаны при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иначе.
2. Пульсации и шум измеряются на частоте 20 МГц с помощью 12-дюймовой витой пары, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает установку, регулирование по линии и регулирование по нагрузке.
4. Дерейтинг может быть необходим при пониженном входном напряжении. Следует ознакомиться с кривой дерейтирования для подробностей.
5. Температура окружающей среды дерейтируется на 3,5%/1000 м при моделях с вентилятором и на 5%/1000 м при моделях для работы на высоте выше 2000 м (6500 ft).
6. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполнены при монтаже устройства на металлической пластине 360 мм × 360 мм × 1 мм. Окончательное оборудование должно повторно подтверждать соответствие директивам ЭМС. Для получения рекомендаций по проведению этих испытаний следует обращаться к испытаниям ЭМС компонентов, если они доступны.
