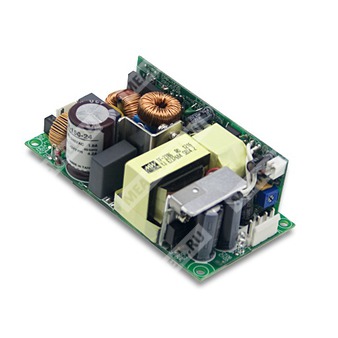

EPP-150-12 - компактный AC/DC источник питания 12 В для промышленной электроники с активным корректором коэффициента мощности.
Назначение и особенности
Модуль EPP-150-12 представляет собой одноканальный импульсный источник питания переменного/постоянного тока с выходным напряжением 12 В и номинальной мощностью до 150 Вт. Изделие рассчитано на применение в промышленной аппаратуре, средствах автоматики, телекоммуникационном и электронном оборудовании, где требуется компактный источник питания с высоким КПД, встроенным активным PFC и набором защит.
В серии реализованы универсальный вход сети, работа в широком диапазоне температур, принудительное воздушное охлаждение при использовании 20 CFM вентилятора, а также вспомогательный выход 12 В для питания вентилятора.
Расшифровка партномера
| Позиция | Расшифровка |
| EPP | Серия источников питания Mean Well с активным корректором коэффициента мощности |
| 150 | Номинальная мощность 150 Вт |
| 12 | Выходное напряжение 12 В |
Основные свойства
- Компактное исполнение: 4" x 2"
- Универсальный вход AC, полный диапазон
- Встроенная активная коррекция коэффициента мощности
- Высокий КПД до 91,5%
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Работа без принудительного обдува: до 100 Вт при конвекционном охлаждении
- Работа до 150 Вт при использовании вентилятора 20 CFM
- Индикатор наличия выходного напряжения
- Потребление холостого хода менее 0,5 Вт
- Вспомогательный выход 12 В / 0,3 А для вентилятора
Выходные параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальный ток при конвекционном охлаждении | 8,4 А |
| Номинальный ток при 20CFM вентиляторе | 12,5 А |
| Диапазон тока при 20CFM вентиляторе | 0 – 12,5 А |
| Номинальная мощность при конвекционном охлаждении | 100,8 Вт |
| Номинальная мощность при 20CFM вентиляторе | 150 Вт |
| Диапазон подстройки выходного напряжения | 11,76 – 12,6 В |
| Нестабильность по сети | ±2,0% |
| Нестабильность по нагрузке | ±1,0% |
| Размах пульсаций и шумов, не более | 130 мВп-п |
| Допуск выходного напряжения | ±1,0% |
| Время установки и нарастания | 1000 мс, 30 мс / 230 В AC; 2000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 230 В AC; 16 мс / 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90 – 264 В AC; 127 – 370 В DC |
| Диапазон частоты сети | 47 – 63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Потребляемый ток, тип. | 1,8 А / 115 В AC; 1 А / 230 В AC |
| Пусковой ток, тип. | 70 А / 230 В AC, холодный старт |
| Ток утечки | < 2 мА / 240 В AC |
Защитные функции
| Параметр | Значение |
| Перегрузка | 105 – 145% от номинальной выходной мощности, режим прерывистого ограничения; восстановление автоматически после устранения неисправности |
| Перенапряжение | 13,2 – 15,6 В, отключение выходного напряжения; для восстановления требуется повторная подача питания |
| Перегрев | Отключение выходного напряжения; для восстановления требуется повторная подача питания |
| Короткое замыкание | Прерывистый режим, автоматическое восстановление после устранения аварии |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30 … +70 °C |
| Рабочая влажность | 20 – 90% RH, без конденсации |
| Температура и влажность хранения | -40 … +85 °C, 10 – 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 … 45 °C) |
| Высота эксплуатации | 2000 м |
| Вибрация | 10 – 500 Гц, 2G, 10 мин / цикл, в течение 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС излучение | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; тяжелая промышленная среда, критерий A, EAC TP TC 020 |
Наработка, размеры и упаковка
| Параметр | Значение |
| MTBF | 207,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 101,6 × 50,8 × 29 мм |
| Масса | 0,2 кг |
| Упаковка | 72 шт.; 15,4 кг / 0,82 куб. фута |
Подключение и конструктив
| Параметр | Значение |
| Входной разъём | CN1: JST B3P-VH или аналог |
| Выходной разъём | CN2: JST B4P-VH или аналог |
| Разъём вентилятора | CN105: JST B2B-PH-K-S или аналог |
| Охлаждение | Конвекция или принудительный обдув 20 CFM |
| Рабочая ориентация с вентилятором | Горизонтальная |
Дополнительные сведения
| Параметр | Значение |
| Частота преобразования PFC | 47 кГц |
| Частота преобразования PWM | 65 кГц |
| Вспомогательный выход | 12 В / 0,3 А для вентилятора, допуск ±10% при полной нагрузке источника |
| Потребляемая мощность без нагрузки | < 0,5 Вт |
Примечания
| № | Примечание |
| 1 | Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает нестабильность по линии, нестабильность по нагрузке и отклонение установки напряжения. |
| 4 | При входном напряжении ниже допускаемого нижнего предела необходима проверка по кривой дерейтинга; для подробностей следует учитывать графики снижения характеристик. |
| 5 | Для эксплуатации на высоте более 2000 м требуется снижение рабочей температуры по 3,5 °C на 1000 м для моделей без вентилятора и по 5 °C на 1000 м для моделей с вентилятором. |
| 6 | Для монтажа в конечное оборудование необходимо обеспечить соответствие требованиям ЭМС после интеграции. |
