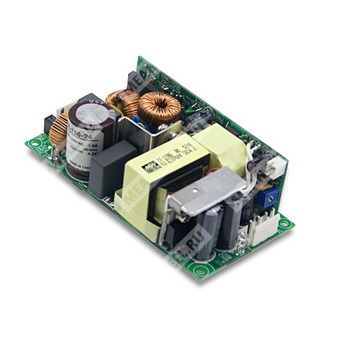

EPP-150-15 — компактный AC/DC источник питания 15 В для промышленной электроники с функцией PFC.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| EPP | Серия импульсных источников питания Mean Well с одним выходом и активной коррекцией коэффициента мощности |
| 150 | Номинальная мощность 150 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Краткое назначение
Импульсный AC/DC источник питания открытого исполнения для преобразования сетевого переменного или постоянного входа в стабилизированное напряжение 15 В с высоким КПД, PFC и базовыми защитами.
Особенности
- Компактное исполнение 4" × 2".
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- КПД до 92% для исполнения 15 В.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Естественное охлаждение, а также работа с принудительным обдувом 20 CFM.
- Светодиодная индикация наличия выходного напряжения.
- Потребление холостого хода менее 0,5 Вт.
- Вспомогательный выход 12 В / 0,3 А для вентилятора.
Основные параметры
| Параметр | Значение |
| Тип | Одновыходный AC/DC источник питания |
| Серия | EPP-150 |
| Выходное напряжение | 15 В |
| Номинальная мощность при естественном охлаждении | 100,5 Вт |
| Номинальная мощность при обдуве 20 CFM | 150 Вт |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 15 В |
| Номинальный ток при естественном охлаждении | 6,7 А |
| Номинальный ток при обдуве 20 CFM | 10 А |
| Диапазон тока при обдуве 20 CFM | 0…6,7 А |
| Диапазон подстройки выходного напряжения | 14,7…15,75 В |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 150 мВ пик-пик |
| Суммарная мощность при естественном охлаждении | 100,5 Вт |
| Суммарная мощность при обдуве 20 CFM | 150 Вт |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В переменного тока / 127…370 В постоянного тока |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности | Более 0,95 при 230 В переменного тока; более 0,98 при 115 В переменного тока, при полной нагрузке |
| Потребляемый ток | 1,8 А при 115 В переменного тока; 1 А при 230 В переменного тока |
| Пусковой ток | 70 А при 230 В переменного тока, холодный старт |
| Ток утечки | Менее 2 мА при 240 В переменного тока |
| Время готовности | 1000 мс, 30 мс/230 В переменного тока; 2000 мс, 30 мс/115 В переменного тока при полной нагрузке |
| Время удержания | 16 мс при 230 В переменного тока; 16 мс при 115 В переменного тока при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 105…145% от номинальной выходной мощности, срабатывание в режиме hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 16,83…19,5 В, отключение выходного напряжения с последующим восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Вспомогательный выход
| Параметр | Значение |
| Вспомогательное питание | 12 В / 0,3 А для вентилятора, допуск ±10% при максимальной выходной мощности |
Условия эксплуатации и хранения
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Рабочая высота | 2000 м |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытание на пробой изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11, уровень heavy industry, критерий A, EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 207,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты | 101,6 × 50,8 × 29 мм |
| Масса | 0,2 кг |
| Упаковка | 72 шт.; 15,4 кг; 0,82 CUFT |
Примечания
1. Все параметры, не указанные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте полосы 20 МГц с использованием 12-дюймового витого провода, оконеченного конденсатором 0,1 мкФ и 47 мкФ.
3. Допуск включает настройку линии, регулировку нагрузки и регулировку линии.
4. Допускается необходимость снижения входного напряжения при малом входном напряжении. См. кривую дерейтингa для подробностей.
5. Температурная зависимость составляет 3,5%/1000 м для моделей с вентилятором и 5%/1000 м для моделей с естественным охлаждением при высоте более 2000 м.
6. Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Итоговое оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
Сведения о подключении
| Разъём | Назначение | Совместимое исполнение |
| CN1 | Вход переменного тока | JST B3P-VH или эквивалент |
| CN2 | Выход постоянного тока | JST B4P-VH или эквивалент |
| CN105 | Вентилятор | JST B2B-PH-K-S или эквивалент |
Назначение выводов
| Разъём | Контакт | Назначение |
| CN1 | 1 | AC/L |
| CN1 | 2 | Не используется |
| CN1 | 3 | AC/N |
| CN2 | 1,2 | +V |
| CN2 | 3,4 | DC COM |
| CN105 | 1 | +12V |
| CN105 | 2 | DC COM |
Конструктивные сведения
Блок питания выполнен в открытом корпусе с обязательным подключением защитного заземления. Поддерживается работа как в режиме естественной конвекции, так и при принудительном воздушном охлаждении 20 CFM.
