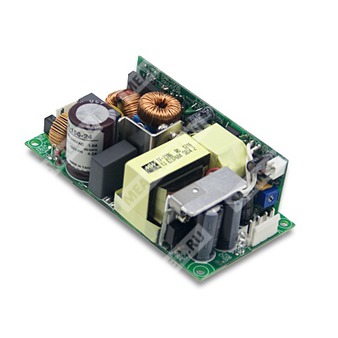

EPP-150-24 — компактный AC/DC источник питания 24 В на 150 Вт с активной коррекцией коэффициента мощности.
Назначение и общие сведения
Модуль EPP-150-24 относится к серии EPP-150 — однофазных источников питания с одним выходом, встроенной активной коррекцией коэффициента мощности и исполнением для установки в промышленное оборудование. Изделие обеспечивает стабилизированное выходное напряжение 24 В при номинальной мощности до 150 Вт с возможностью работы как в режиме естественной конвекции, так и при принудительном обдуве 20 CFM.
Источник питания ориентирован на применение в системах промышленной автоматики, силовой электроники, измерительной и управляющей аппаратуре, а также в оборудовании, где требуется компактный AC/DC преобразователь с высоким КПД и встроенными защитами.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| EPP | Серия источников питания Mean Well с активной коррекцией коэффициента мощности |
| 150 | Номинальная мощность 150 Вт |
| 24 | Выходное напряжение 24 В |
Ключевые особенности
- Компактное исполнение 4"×2"
- Универсальный вход переменного тока с полным диапазоном
- Встроенная активная коррекция коэффициента мощности
- Высокий КПД до 93%
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева
- Естественное охлаждение; поддерживается работа с обдувом 20 CFM
- Индикатор наличия выходного напряжения
- Малый холостой расход мощности: менее 0,5 Вт
- Встроенный вспомогательный выход 12 В / 0,3 А
Выход
| Параметр | Значение |
|---|
| Номинальное выходное напряжение | 24 В |
| Номинальный ток при естественной конвекции | 4,2 А |
| Номинальная мощность при естественной конвекции | 100,8 Вт |
| Номинальный ток при обдуве 20 CFM | 6,25 А |
| Номинальная мощность при обдуве 20 CFM | 150 Вт |
| Диапазон тока нагрузки при обдуве 20 CFM | 0…6,25 А |
| Диапазон регулировки выходного напряжения | 23,52…25,2 В |
| Нестабильность по сети | ±1,0% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 240 мВп-п |
| Допуск выходного напряжения | ±1,0% |
| Время установки, время нарастания | 2000 мс, 30 мс/115 В AC; 1000 мс, 30 мс/230 В AC при полной нагрузке |
| Время удержания | 16 мс/115 В AC; 16 мс/230 В AC при полной нагрузке |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90…264 В AC; 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности, тип. | PF > 0,95 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| КПД, тип. | 93% |
| Входной ток, тип. | 1,8 А/115 В AC; 1 А/230 В AC |
| Пусковой ток, тип. | 70 А при холодном старте, 230 В AC |
| Ток утечки | <2 мА/240 В AC |
Защита
| Параметр | Значение |
|---|
| Перегрузка | 105…145% от номинальной выходной мощности; тип защиты — прерывистый режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,7…31,5 В; тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
Вспомогательное питание
| Параметр | Значение |
|---|
| Вспомогательный выход | 12 В / 0,3 А для питания вентилятора; допуск ±10% при полной нагрузке источника |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения и влажность | −40…+85 °C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Рабочая высота | 2000 м |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; уровень heavy industry, критерий A; EAC TP TC 020 |
Надёжность
| Параметр | Значение |
|---|
| MTBF | 207,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Габариты и упаковка
| Параметр | Значение |
|---|
| Размеры | 101,6 × 50,8 × 29 мм (Д × Ш × В) |
| Масса | 0,2 кг |
| Упаковка | 72 шт.; 15,4 кг; 0,82 CUFT |
Конструктив и подключение
Входной разъём CN1: JST B3P-VH или эквивалент. Назначение выводов: 1 — AC/L, 2 — нет контакта, 3 — AC/N.
Выходной разъём CN2: JST B4P-VH или эквивалент. Назначение выводов: 1,2 — +V; 3,4 — DC COM.
Разъём вентилятора CN105: JST B2B-PH-K-S или эквивалент. Назначение выводов: 1 — +12 В; 2 — DC COM.
Требование: необходима заземляющая связь.
Режимы и частоты преобразования
PFC: 47 кГц. PWM: 65 кГц.
Примечания
- Все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12", оконцованной конденсатором 0,1 мкФ и 47 мкФ, подключёнными параллельно.
- Допуск включает погрешность установки, нестабильность по сети и по нагрузке.
- Дерейтинг может потребоваться при пониженном входном напряжении. См. кривую дерейтинга.
- Температурный дерейтинг составляет 3,5%/1000 м для моделей с вентилятором и 5%/1000 м для моделей без вентилятора при высоте более 2000 м (6500 футов).
- Внутренний компонент питания должен быть установлен в окончательное оборудование. Все испытания ЭМС выполнялись при монтаже устройства на металлической пластине размером 360 мм × 360 мм толщиной 1 мм. Готовое изделие должно быть подтверждено на соответствие директивам ЭМС в составе конечного оборудования.
