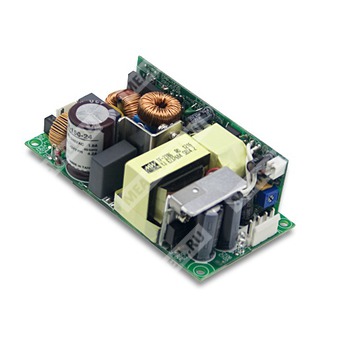

EPP-150-27 - компактный AC/DC источник питания 150 Вт с активной коррекцией коэффициента мощности и выходом 27 В.
Назначение: импульсный источник питания промышленного применения с одним выходом постоянного напряжения, активным PFC и защитными функциями.
Расшифровка партномера
| Элемент маркировки | Значение |
| EPP | Серия источников питания Mean Well EPP с активной коррекцией коэффициента мощности |
| 150 | Номинальная выходная мощность 150 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Краткое описание
Серия EPP-150 представляет собой компактные источники питания с одним выходом, входом универсального диапазона, высокой эффективностью и возможностью работы как при естественном охлаждении, так и с принудительным обдувом. Модель EPP-150-27 формирует стабилизированное напряжение 27 В и рассчитана на применение в промышленной электронике, автоматизации и встроенных системах питания.
Особенности
- Компактное исполнение 4"×2".
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности.
- Высокая эффективность до 92% для модели 27 В.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Работа с естественным охлаждением; при 20 CFM принудительном обдуве допустима повышенная нагрузка.
- Индикатор наличия выходного напряжения.
- Потребление на холостом ходу менее 0,5 Вт.
- Встроенный вспомогательный выход 12 В, 0,3 А для питания вентилятора.
Применение
Источник питания предназначен для промышленной электроники, систем автоматизации, измерительной аппаратуры, телекоммуникационного и встроенного оборудования, где требуется компактный AC/DC модуль с выходом 27 В и высокой плотностью мощности.
Основные параметры
| Параметр | Значение |
| Выходное напряжение | 27 В |
| Номинальный выходной ток при естественном охлаждении | 4,2 А |
| Номинальный выходной ток при обдуве 20 CFM | 6,25 А |
| Диапазон тока при обдуве 20 CFM | 0…6,25 А |
| Номинальная мощность при естественном охлаждении | 100,8 Вт |
| Номинальная мощность при обдуве 20 CFM | 150 Вт |
| Пульсации и шум | 240 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 23,52…25,2 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, нарастания | 1000 мс, 30 мс при 230 В AC / 2000 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 16 мс при 230 В AC / 16 мс при 115 В AC на полной нагрузке |
| Коэффициент мощности | >0,95 при 230 В AC; >0,98 при 115 В AC на полной нагрузке |
| КПД тип. | 93% |
| Потребляемый ток по входу тип. | 1,8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток тип. | 70 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
Выход
| Параметр | Значение |
| Номинальное напряжение | 27 В |
| Диапазон регулировки | 23,52…25,2 В |
| Рейтинг по току при естественном охлаждении | 4,2 А |
| Рейтинг по току при 20 CFM | 6,25 А |
| Диапазон тока при 20 CFM | 0…6,25 А |
| Номинальная мощность при естественном охлаждении | 100,8 Вт |
| Номинальная мощность при 20 CFM | 150 Вт |
| Пульсации и шум, максимум | 240 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC |
| Диапазон входного постоянного напряжения | 127…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Коэффициент мощности тип. | >0,95 при 230 В AC; >0,98 при 115 В AC на полной нагрузке |
| Потребляемый ток тип. | 1,8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток тип. | 70 А при 230 В AC, холодный старт |
| Ток утечки | <2 мА при 240 В AC |
| Вспомогательный выход | 12 В / 0,3 А для питания вентилятора, допуск ±10% при полной нагрузке |
Защиты
| Функция защиты | Реализация |
| Перегрузка | 105…145% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 30,2…34,05 В; тип защиты — отключение выходного напряжения с восстановлением после повторного включения |
| Перегрев | Отключение выходного напряжения, восстановление после повторного включения |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C (с учетом графика дерейтирования) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…45 °C) |
| Рабочая высота над уровнем моря | 2000 м |
| Вибрация | 10…500 Гц, 2 G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; heavy industry level, критерий A; EAC TP TC 020 |
Надежность
| Параметр | Значение |
| MTBF | 207,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и монтаж
| Параметр | Значение |
| Размеры | 101,6 × 50,8 × 29 мм (Д × Ш × В) |
| Масса | 0,2 кг |
| Упаковка | 72 шт.; 15,4 кг; 0,82 CUFT |
Подключение
| Разъем | Назначение | Исполнение |
| CN1 | Вход переменного тока | JST B3P-VH или эквивалент |
| CN2 | Выход постоянного тока | JST B4P-VH или эквивалент |
| CN105 | Разъем вентилятора | JST B2B-PH-K-S или эквивалент |
Назначение выводов
| Разъем | Контакт | Назначение |
| CN1 | 1 | AC/L |
| CN1 | 2 | Не подключен |
| CN1 | 3 | AC/N |
| CN2 | 1,2 | +V |
| CN2 | 3,4 | DC COM |
| CN105 | 1 | +12V |
| CN105 | 2 | DC COM |
Примечания
- Все параметры, не указанные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, оконечной нагрузкой служит параллельный конденсатор 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, нестабильность по сети и по нагрузке.
- График дерейтирования может потребоваться смотреть для более подробных условий снижения нагрузки.
- Дерейтирование температуры окружающей среды составляет 3,5 °C на 1000 м для моделей с вентилятором и 5 °C на 1000 м для моделей с естественным охлаждением при высоте выше 2000 м.
- В составе конечного оборудования источник должен устанавливаться в металлический корпус толщиной 1,0 мм, а соответствие EMC должно быть подтверждено в конечном изделии.
- Для соблюдения EMC-требований может потребоваться дополнительное тестирование и руководство по применению в составе системы.
