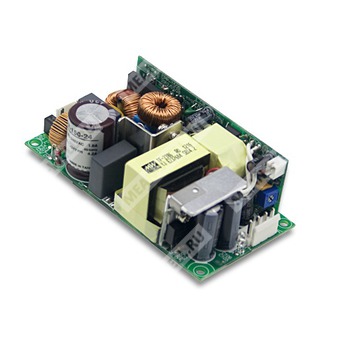

EPP-150-48 - компактный источник питания 48 В, 150 Вт с активной коррекцией коэффициента мощности и защитами.
Расшифровка партномера
| Обозначение | Расшифровка |
| EPP | Серия источников питания Mean Well EPP с однофазным выходом и функцией PFC |
| 150 | Номинальная мощность 150 Вт |
| 48 | Номинальное выходное напряжение 48 В постоянного тока |
Общее назначение
Источник питания EPP-150-48 предназначен для преобразования переменного сетевого напряжения в стабилизированное постоянное напряжение 48 В с мощностью до 150 Вт. Изделие выполнено в компактном форм-факторе, поддерживает универсальный вход 90–264 В переменного тока, оснащено активным корректором коэффициента мощности, имеет встроенный вентиляторный режим охлаждения по требованию и набор защит по перегрузке, перенапряжению и перегреву.
Основные особенности
- Компактное исполнение 4"×2".
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности.
- Высокая эффективность до 93%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Режим охлаждения: 100 Вт при конвекции и 150 Вт при принудительном обдуве 20 CFM.
- Светодиодная индикация наличия питания.
- Собственное потребление без нагрузки менее 0,5 Вт.
- Встроенный вспомогательный выход 12 В / 0,3 А.
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток при конвекции | 2,1 А |
| Номинальный ток при вентиляторе 20 CFM | 3,125 А |
| Диапазон тока при вентиляторе 20 CFM | 0–3,125 А |
| Номинальная мощность при конвекции | 100,8 Вт |
| Номинальная мощность при вентиляторе 20 CFM | 150 Вт |
| Диапазон регулировки выходного напряжения | 47,04–50,4 В |
| Пульсации и шум | 300 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Нагрузочная стабилизация | ±1,0% |
| Время установки, нарастания | 1000 мс, 30 мс / 230 В переменного тока; 2000 мс, 30 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 16 мс / 230 В переменного тока; 16 мс / 115 В переменного тока при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90–264 В переменного тока; 127–370 В постоянного тока |
| Диапазон входной частоты | 47–63 Гц |
| Коэффициент мощности | Более 0,95 при 230 В переменного тока; более 0,98 при 115 В переменного тока при полной нагрузке |
| КПД | 92% |
| Потребляемый ток | 1 А / 230 В переменного тока; 1,8 А / 115 В переменного тока |
| Пусковой ток | 70 А / 230 В переменного тока, холодный старт |
| Ток утечки | Менее 2 мА / 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 105–145% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 51,3–62,7 В; тип защиты — отключение выходного напряжения с последующим восстановлением при повторном включении |
| Перегрев | Тип защиты — отключение выходного напряжения с последующим восстановлением при повторном включении |
Вспомогательное питание
| Параметр | Значение |
| Вспомогательный выход | 12 В / 0,3 А для питания вентилятора; допустимое отклонение ±10% при максимальной выходной мощности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C; 10–95% RH |
| Температурный коэффициент | ±0,03% / °C (0–45 °C) |
| Рабочая высота | 2000 м |
| Вибрация | 10–500 Гц, 2G, 10 мин / цикл, в течение 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TÜV BS EN/EN62368-1, EAC TP TC 004 |
| Испытание на выдерживаемое напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; тяжёлый промышленный уровень, критерий A; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 101,6 × 50,8 × 29 мм |
| Масса | 0,2 кг |
| Упаковка | 72 шт.; 15,4 кг; 0,82 CUFT |
MTBF
| Параметр | Значение |
| Наработка на отказ | 207,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Разъём | Назначение | Состав контактов |
| CN1 | Вход переменного тока | 1 — AC/L; 2 — нет контакта; 3 — AC/N |
| CN2 | Выход постоянного тока | 1,2 — +V; 3,4 — DC COM |
| CN105 | Вентилятор | 1 — +12V; 2 — DC COM |
Примечания
- Все параметры измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода и 0,1 мкФ / 47 мкФ параллельного конденсатора.
- Допуск включает отклонение по напряжению, нестабильность по линии и по нагрузке.
- Снижение выходной мощности может потребоваться при низком входном напряжении; следует сверяться с кривой дерейтирования.
- Температурное снижение параметров составляет 3,5% на 1000 м для моделей с вентилятором и 5% на 1000 м для моделей с конвекцией при высоте более 2000 м.
- Для установки компонента в финальное изделие требуется металлическое шасси толщиной 1 мм.
- Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС после установки источника питания.
