EPP-200-12
EPP-200-12 — промышленный AC/DC источник питания 200 Вт с активной коррекцией коэффициента мощности и выходом 12 В.

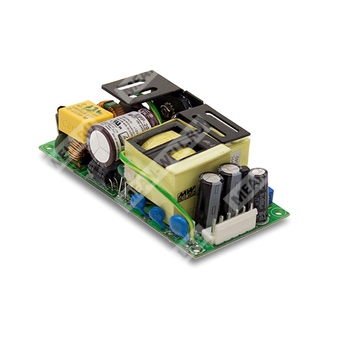

Компонент EPP-200-12 представляет собой импульсный источник питания открытого исполнения для промышленной аппаратуры, рассчитанный на питание от универсальной сети переменного тока с высоким коэффициентом мощности, низким потреблением на холостом ходу и полной системой защит.
Расшифровка партномера
| Элемент партномера | Значение |
| EPP | Серия источников питания EPP |
| 200 | Номинальная мощность серии: 200 Вт |
| 12 | Номинальное выходное напряжение: 12 В |
Назначение и особенности
- Миниатюрное исполнение 4" × 2".
- Универсальный диапазон входного напряжения переменного тока.
- Встроенная активная коррекция коэффициента мощности.
- Соответствие требованиям по электромагнитной совместимости для класса B с FG и класса A без FG.
- Потребление без нагрузки менее 0,5 Вт.
- Высокий КПД.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение свободной конвекцией для 140 Вт и 200 Вт с внешним вентилятором 10 CFM.
- Встроенное питание вентилятора 12 В / 0,5 А.
- Светодиодная индикация наличия питания.
- Высота эксплуатации до 5000 м.
Области применения
- Промышленное автоматизированное оборудование.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
Описание
EPP-200-12 — это высоконадежный источник питания на печатной плате с высокой удельной мощностью 21,9 Вт/дюйм². Устройство принимает входное напряжение 80–264 В переменного тока и обеспечивает выход 12 В. По данным документа, серия рассчитана на применение в системах класса I с подключением FG и класса II без FG, а также соответствует международным требованиям безопасности для промышленного оборудования.
Источник питания выполнен с полным набором защитных функций и предназначен для интеграции в конечное изделие. При соблюдении условий охлаждения с внешним вентилятором допускается работа на полной мощности; при конвекционном охлаждении уровень допустимой нагрузки зависит от температурного режима.
Параметры выхода
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Выходной ток при охлаждении 10 CFM | 16,7 А |
| Выходная мощность при охлаждении 10 CFM | 200,4 Вт |
| Выходной ток при конвекции | 11,7 А |
| Выходная мощность при конвекции | 140,4 Вт |
| Диапазон подстройки выходного напряжения | 11,4–12,6 В |
| Допуск по выходному напряжению | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Уровень пульсаций и шума | 100 мВ п-п |
Параметры входа
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В переменного тока / 113–370 В постоянного тока |
| Диапазон частоты сети | 47–63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 93% |
| Входной ток при 115 В AC | 1,8 А |
| Входной ток при 230 В AC | 1 А |
| Пусковой ток | 30 А при 115 В AC; 60 А при 230 В AC, холодный старт |
| Ток утечки | < 0,75 мА при 240 В AC |
| Время установления | 500 мс при 230 В AC; 500 мс при 115 В AC, при полной нагрузке |
| Время удержания | 12 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Защиты
| Параметр | Значение |
| Перегрузка | 110–140% от номинальной выходной мощности; тип защиты — переход в режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение | 13,2–15,6 В; тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
Вентиляторное питание и функция охлаждения
| Параметр | Значение |
| Выход для вентилятора | 12 В / 0,5 А |
| Допуск на питание вентилятора | +15% / -15% |
| Условие нормирования | При 20% от номинального тока основного выхода (10 CFM) |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | -30…+70 °C |
| Температура хранения и влажность | -40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, по 10 мин/цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | 5000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, IEC62368-1, одобрение EAC TP TC 004 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32), проводимые и излучаемые помехи для класса B с FG; класс A без FG; BS EN/EN61000-3-2, -3; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; BS EN/EN61000-6-2; уровень heavy industry, критерий A; EAC TP TC 020 |
Надёжность, размеры и упаковка
| Параметр | Значение |
| MTBF | 2672,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 500,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 101,6 × 50,8 × 29 мм (Д × Ш × В) |
| Масса | 0,19 кг |
| Упаковка | 72 шт.; 14,7 кг; 0,82 куб. фута |
Примечания
1. Все параметры, не отмеченные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары, завершённой параллельно соединёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает установку, линейную нестабильность и нестабильность по нагрузке.
4. Может потребоваться снижение нагрузки при низком входном напряжении. Требуется сверяться с кривой дерейтингa.
5. Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Все испытания по ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
6. При высоте эксплуатации свыше 2000 м для моделей без вентилятора и свыше 5000 м для моделей с вентилятором требуется дополнительная корректировка температурных режимов.
