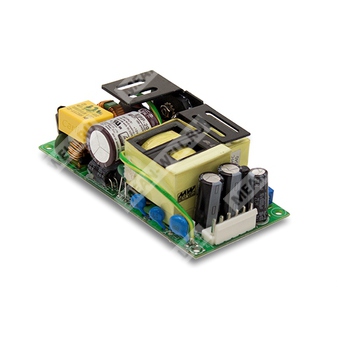

EPP-200-15 — компактный AC/DC источник питания 200 Вт с активной коррекцией коэффициента мощности для промышленной аппаратуры.
Расшифровка партномера
| EPP | Серия источников питания с одним выходом и функцией PFC |
| 200 | Номинальная мощность серии 200 Вт |
| 15 | Выходное напряжение 15 В |
Назначение и особенности
EPP-200-15 представляет собой высоконадежный импульсный источник питания AC/DC открытого исполнения для промышленного применения. Модель относится к серии EPP-200 и обеспечивает один стабилизированный выход 15 В при номинальной мощности до 201 Вт с активной коррекцией коэффициента мощности.
Устройство рассчитано на питание от сети переменного тока с широким диапазоном входных напряжений, а также от источников постоянного тока в пределах указанного диапазона. Конструкция ориентирована на применение в промышленной автоматике, системах управления, электрическом и электронном оборудовании.
Особенности
- Миниатюрный корпусный формат 4" × 2".
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Соответствие требованиям по электромагнитной совместимости для класса B при наличии FG и класса A при отсутствии FG.
- Низкое потребление на холостом ходу: менее 0,5 Вт.
- Высокий КПД до 94%.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение свободной конвекцией для режима 140 Вт и 200 Вт с принудительным обдувом 10 CFM.
- Встроенный выход 12 В / 0,5 А для вентилятора.
- Светодиодная индикация включения.
- Допустимая высота эксплуатации до 5000 м.
Области применения
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
Описание
EPP-200-15 — это компактный высокоплотный источник питания на печатной плате, предназначенный для построения промышленной аппаратуры, где требуются малые габариты, высокая эффективность и широкий диапазон входного питания. Серия EPP-200 обеспечивает стабилизацию выходного напряжения, имеет встроенные защитные функции и рассчитана на эксплуатацию в жестких промышленных условиях.
Для модели 15 В характерна работа в режиме до 16,7 А при охлаждении 10 CFM и до 11,7 А при конвекционном охлаждении. В серии используется входной фильтр, выпрямитель, узел силового преобразования, выходной выпрямитель и фильтрация, а также цепи контроля перегрева, перегрузки и перенапряжения.
Технические параметры
Выход
| Выходное напряжение | 15 В |
| Диапазон регулировки выходного напряжения | 14,3–15,8 В |
| Номинальный ток нагрузки при 10 CFM | 13,4 А |
| Номинальный ток нагрузки при конвекции | 9,4 А |
| Номинальная мощность при 10 CFM | 201 Вт |
| Номинальная мощность при конвекции | 141 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±2,5% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 12 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Вход
| Диапазон входного напряжения | 80–264 В AC; 113–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 93% |
| Входной ток | 1,8 А при 115 В AC; 1 А при 230 В AC |
| Пусковой ток | Холодный старт: 30 А при 115 В AC; 60 А при 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
Защита
| Перегрузка | 110–140% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,2–15,6 В |
| Перегрев | Выключение выходного напряжения, повторное включение для восстановления |
Функциональные параметры
| Питание вентилятора | 12 В / 0,5 А для питания вентилятора; допуск +15% / −15% при основном выходе 20% от номинального тока (10 CFM) |
Эксплуатация и окружающая среда
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | −30…+70 °C, с учетом кривой дерейтингa |
| Температура хранения и влажность | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Допустимая высота эксплуатации | 5000 м |
Требования безопасности и ЭМС
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, IEC62368-1, одобрение EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32), проводимые помехи для класса B, излучаемые помехи для класса B при FG (класс I) и класса A без FG (класс II), BS EN/EN61000-3-2, -3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, BS EN/EN61000-6-2, уровень heavy industry, критерий A, EAC TP TC 020 |
Надежность, размеры и упаковка
| MTBF | 2672,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 500,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 101,6 × 50,8 × 29 мм |
| Масса | 0,19 кг |
| Упаковка | 72 шт.; 14,7 кг; 0,82 куб. фута |
Примечания
- Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймовой витой пары, завершенной параллельно соединенными конденсаторами 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Может потребоваться дерейтинг при пониженном входном напряжении. Для подробностей следует использовать кривую дерейтингa.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания ЭМС выполнены при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно быть дополнительно подтверждено на соответствие директивам ЭМС. Рекомендации по проведению испытаний ЭМС компонентов питания доступны на сайте производителя.
- Температурный дерейтинг при 3,5 °C/1000 м для моделей с вентилятором и при 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
