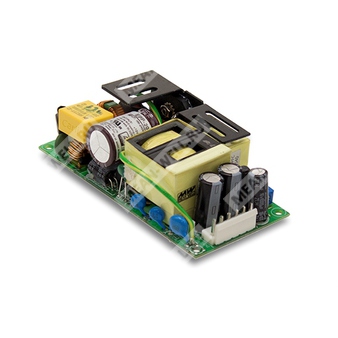

EPP-200-24 - импульсный источник питания 24 В с активным корректором коэффициента мощности для промышленного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
| EPP | Серия источников питания Mean Well EPP |
| 200 | Номинальная мощность 200 Вт |
| 24 | Выходное напряжение 24 В постоянного тока |
Назначение и особенности
Компонент EPP-200-24 представляет собой компактный одновыходной AC/DC источник питания промышленного исполнения мощностью класса 200 Вт с активным корректором коэффициента мощности. Изделие рассчитано на питание от универсальной сети переменного тока, обеспечивает стабилизированное выходное напряжение 24 В и предназначено для применения в промышленной автоматике, системах управления, измерительном и электронном оборудовании.
Особенности
- Миниатюрное исполнение с габаритами 4" × 2".
- Универсальный вход переменного тока во всем диапазоне.
- Встроенный активный корректор коэффициента мощности.
- Соответствие требованиям по электромагнитной совместимости для промышленной аппаратуры.
- Низкое потребление на холостом ходу: менее 0,5 Вт.
- Высокий КПД: до 94%.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение естественной конвекцией для режимов до 140 Вт и с принудительным обдувом 10 CFM для полной нагрузки.
- Встроенный источник питания вентилятора 12 В / 0,5 А.
- Светодиодная индикация включения.
- Работа на высоте до 5000 м.
Области применения
- Промышленное автоматическое оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные измерительные приборы, аппаратура и устройства.
Описание
EPP-200-24 — это высоконадежный источник питания на печатной плате с высокой удельной мощностью 21,9 Вт/дюйм², предназначенный для монтажа в составе конечного оборудования. Он принимает сетевое напряжение 80…264 В переменного тока и формирует стабилизированное выходное напряжение 24 В постоянного тока. Изделие относится к классу одновыходных источников питания с активным PFC и ориентировано на применение в промышленной электронике, где важны компактность, высокий КПД, низкое собственное потребление и наличие полного набора защит.
Источник питания поддерживает работу как в системах с защитным заземлением, так и без него, в соответствии с требованиями к классу I и классу II конструкции. Для обеспечения полной мощности предусмотрено принудительное охлаждение внешним вентилятором 10 CFM, а для пониженных режимов допустима работа на естественной конвекции в пределах, определяемых графиком снижения нагрузки.
Расшифровка параметров модели
| Параметр | Значение |
| Серия | EPP-200 |
| Номинальная выходная мощность | 200 Вт |
| Номинальное выходное напряжение | 24 В |
Выход
| Параметр | Значение для EPP-200-24 |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 8,4 А при обдуве 10 CFM |
| Номинальная мощность | 201,6 Вт при обдуве 10 CFM |
| Ток при естественной конвекции | 5,9 А |
| Мощность при естественной конвекции | 141,6 Вт |
| Диапазон подстройки выходного напряжения | 22,8…25,2 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Допуск выходного напряжения | ±1,0% |
| Пульсации и шум | 150 мВ п-п |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В переменного тока; 113…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД | 94% |
| Потребляемый ток | 1,0 А при 230 В AC |
| Потребляемый ток | 1,8 А при 115 В AC |
| Пусковой ток | 30 А при 115 В AC, 60 А при 230 В AC, холодный пуск |
| Время установки, нарастания | 500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 12 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
| Ток утечки | менее 0,75 мА при 240 В AC |
Защиты
| Функция | Параметры |
| Перегрузка | 110…140% от номинальной выходной мощности; тип защиты: режим hiccup, восстановление автоматически после устранения неисправности |
| Перенапряжение | 26,4…31,2 В |
| Перегрев | Тип защиты: отключение выходного напряжения, повторное включение для восстановления |
| Короткое замыкание | Тип защиты: отключение выходного напряжения, восстановление после устранения неисправности |
Вентиляторное питание
| Параметр | Значение |
| Выход для вентилятора | 12 В / 0,5 А |
| Допуск | +15% / -15% при основном выходе на уровне 20% номинального тока |
| Назначение | Питание внешнего вентилятора охлаждения источника питания |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -30…+70 °C |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Допустимая высота эксплуатации | 5000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, IEC62368-1, одобрение EAC TP TC 004 |
| Эмиссия | Соответствие BS EN/EN55032, проводимые помехи — класс B; излучаемые помехи — класс B с FG (класс I) и класс A без FG (класс II); BS EN/EN61000-3-2, BS EN/EN61000-3-3, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2; уровень для тяжелой промышленности, критерий A; EAC TP TC 020 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Надежность
| Параметр | Значение |
| MTBF по Telcordia SR-332 | 2672,7 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F | 500,3 тыс. ч, минимум, при 25 °C |
Габариты и масса
| Параметр | Значение |
| Размеры | 101,6 × 50,8 × 29 мм (Д × Ш × В) |
| Масса | 0,19 кг |
| Упаковка | 72 шт.; 14,7 кг; 0,82 куб. фута |
Примечания
- Если параметры отдельно не указаны, они измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары проводов длиной 12 дюймов, завершённой конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установленный допуск, регулировку линии и регулировку нагрузки.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо обращаться к кривой дерейтирования.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование. Все испытания по ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам по ЭМС после установки этого источника питания.
- Дерейтирование температуры окружающей среды: 3,5 °C/1000 м с вентиляторными моделями и 5 °C/1000 м с моделями без вентилятора при высоте выше 2000 м.
