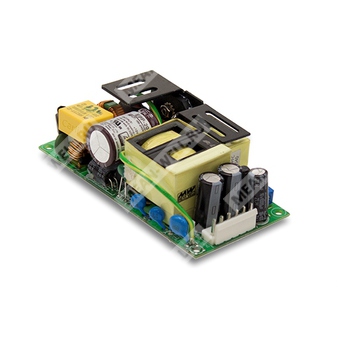

EPP-200-27
EPP-200-27 - компактный AC/DC источник питания 200 Вт с активной коррекцией коэффициента мощности для промышленной аппаратуры.
Расшифровка партномера
| EPP | Серия источников питания Mean Well EPP с одним выходом и активной коррекцией коэффициента мощности |
| 200 | Номинальная мощность серии 200 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Назначение
Источник питания EPP-200-27 предназначен для преобразования универсального сетевого переменного напряжения в стабилизированное постоянное напряжение 27 В для промышленной автоматизации, систем управления и электронного оборудования.
Особенности
- Миниатюрное исполнение 4″×2″.
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Соответствие требованиям по электромагнитной совместимости для промышленного применения.
- Низкое потребление на холостом ходу: менее 0,5 Вт.
- Высокий КПД: до 94%.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение свободной конвекцией для 140 Вт и 200 Вт с принудительным обдувом 10 CFM.
- Встроенный источник питания вентилятора 12 В / 0,5 А.
- Светодиодная индикация включения.
- Допустимая высота эксплуатации до 5000 м.
Области применения
- Промышленное автоматическое оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
Описание
EPP-200-27 относится к серии высоконадежных источников питания на печатной плате с высокой удельной мощностью. Устройство рассчитано на питание от сети 80...264 В переменного тока и обеспечивает номинальное выходное напряжение 27 В. Серия рассчитана на применение в промышленной электронике и энергетике, где важны компактность, стабильность выходных параметров, высокий КПД и развитая система защит.
Конструктивно изделие выполнено в платном формате, предусмотрено подключение входа переменного тока, выходной цепи постоянного тока и отдельного разъема вентилятора. Для обеспечения полной нагрузки и увеличения срока службы оборудования предусмотрено охлаждение свободной конвекцией или принудительным воздушным потоком.
Расширенные параметры
Выход
| Номинальное выходное напряжение | 27 В |
| Выходной ток при обдуве 10 CFM | 7,5 А |
| Номинальная мощность при обдуве 10 CFM | 202,5 Вт |
| Выходной ток при конвекции | 5,3 А |
| Номинальная мощность при конвекции | 143,1 Вт |
| Диапазон подстройки выходного напряжения | 25,6...28,4 В |
| Допуск выходного напряжения | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 150 мВ п-п |
| Время установки, нарастания | 500 мс, 30 мс при 230 В AC на полной нагрузке |
| Время удержания | 12 мс при 230 В AC; 12 мс при 115 В AC на полной нагрузке |
Вход
| Диапазон входного напряжения | 80...264 В AC; 113...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC на полной нагрузке |
| КПД типовой | 94% |
| Потребляемый ток AC, типовой | 1 А при 230 В AC |
| Потребляемый ток AC, типовой | 1,8 А при 115 В AC |
| Пусковой ток, типовой | 60 А при 230 В AC; 30 А при 115 В AC, холодный старт |
| Ток утечки | < 0,75 мА при 240 В AC |
Защиты
| Перегрузка | 110...140% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения аварии |
| Перенапряжение | 29,7...35 В |
| Перегрев | Отключение выходного напряжения с последующим включением после восстановления |
Функциональные и эксплуатационные параметры
| Источник питания вентилятора | 12 В / 0,5 А для внешнего вентилятора; допуск +15% / -15% при токе основного выхода 20% номинала (10 CFM) |
| Рабочая влажность | 20...90% RH, без конденсации |
| Рабочая температура | -30...+70 °C |
| Температура хранения и влажность | -40...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
| Средняя наработка на отказ | 2672,7 тыс. ч минимум по Telcordia SR-332; 500,3 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Электробезопасность и ЭМС
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, IEC62368-1, одобрение EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/PE: 2 кВ AC; выход/PE: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/PE: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032, излучение и кондуктивные помехи для класса B при наличии FG; класс A без FG; BS EN/EN61000-3-2, -3; EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; BS EN/EN61000-6-2; уровень heavy industry, критерий A; EAC TP TC 020 |
Конструкция, габариты и упаковка
| Габаритные размеры | 101,6 × 50,8 × 29 мм |
| Масса | 0,19 кг |
| Упаковка | 72 шт.; 14,7 кг; 0,82 CUFT |
Примечания
1. Все параметры, не отмеченные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на частоте 20 МГц в полосе измерения с использованием параллельно подключенных конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает установку, линейную стабилизацию и стабилизацию по нагрузке.
4. При низком входном напряжении может потребоваться снижение выходной мощности; необходимо учитывать кривую дерейтирования.
5. Источник питания рассматривается как компонент, устанавливаемый в конечное изделие. Испытания ЭМС выполняются при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно подтверждать соответствие требованиям ЭМС.
6. Температура окружающей среды для моделей без вентилятора 3,5 °C/1000 м и с вентилятором 5 °C/1000 м при высоте эксплуатации выше 2000 м.
Подключение и конструктивные сведения
Входной разъем: JST B3P-VH или эквивалентный, назначения: AC/L, без вывода, AC/N.
Выходной разъем: JST B6P-VH или эквивалентный, группы выводов: 1,2,3 — «-V»; 4,5,6 — «+V».
Разъем вентилятора: JST B2B-PH-K-S или эквивалентный, выводы: 1 — +12 В, 2 — DC COM.
Требуется заземление.
