EPP-200-48 - компактный источник питания 48 В с активной коррекцией коэффициента мощности для промышленного применения.
Назначение и краткое описание

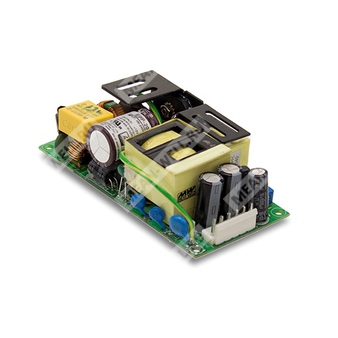

Модуль EPP-200-48 представляет собой высоконадежный импульсный источник питания открытого исполнения мощностью до 200 Вт с одним выходом, встроенной активной коррекцией коэффициента мощности и универсальным сетевым входом. Изделие рассчитано на применение в промышленной автоматике, системах управления, измерительной аппаратуре и другом электротехническом оборудовании, где требуется компактный источник постоянного напряжения 48 В с высоким КПД и расширенным набором защит.
Расшифровка партномера
| Обозначение |
Расшифровка |
| EPP |
Серия источников питания Mean Well EPP с одним выходом и активной коррекцией коэффициента мощности |
| 200 |
Номинальная мощность серии: 200 Вт |
| 48 |
Выходное напряжение: 48 В |
Особенности
- Миниатюрное исполнение 4" × 2".
- Универсальный диапазон входного переменного напряжения.
- Встроенная активная коррекция коэффициента мощности.
- Соответствие требованиям по электромагнитной совместимости для промышленных применений.
- Низкое потребление мощности без нагрузки.
- Высокий КПД.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение: свободная конвекция или принудительное воздушное охлаждение 10 CFM.
- Встроенный вспомогательный выход 12 В / 0,5 А для вентилятора.
- Светодиодная индикация включения.
- Работа на высоте до 5000 м.
- Промышленное исполнение для встроенных решений и аппаратуры общего назначения.
Области применения
- Промышленное автоматическое оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
Описание
Источник питания EPP-200-48 относится к серии EPP-200 и выполнен в виде высоконадежного печатного модуля с высокой удельной мощностью. Он принимает сетевое напряжение 80…264 В переменного тока или 113…370 В постоянного тока и формирует стабилизированное выходное напряжение 48 В. При проектировании серии особое внимание уделено сочетанию компактных размеров, высокой энергетической эффективности и низкого потребления в режиме холостого хода.
Изделие предназначено для работы как в системах с принудительным охлаждением, так и при конвекционном охлаждении, при этом для варианта 48 В в таблице дерейтингa указана работа при конвекции до определенного уровня температуры. В составе предусмотрены функции защиты с автоматическим восстановлением после устранения аварии, а также отдельный вспомогательный выход для питания вентилятора охлаждения.
Основные технические параметры
| Параметр |
Значение |
| Выходное напряжение |
48 В |
| Номинальный ток нагрузки |
4,2 А при 10 CFM; 3 А при конвекции |
| Номинальная мощность |
201,6 Вт при 10 CFM; 144 Вт при конвекции |
| Диапазон подстройки выходного напряжения |
45,6…50,4 В |
| Допуск выходного напряжения |
±1,0% |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Пульсации и шум |
200 мВ п-п |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
80…264 В AC; 113…370 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности |
PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| Типичный КПД |
94% |
| Потребляемый ток AC |
1 А при 230 В AC; 1,8 А при 115 В AC |
| Пусковой ток |
60 А при 230 В AC; 30 А при 115 В AC, холодный старт |
| Ток утечки |
< 0,75 мА при 240 В AC |
| Время включения и нарастания |
500 мс, 30 мс при 230 В AC; 500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
12 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Выход
| Параметр |
Значение |
| Выходное напряжение |
48 В |
| Выходной ток |
4,2 А при 10 CFM; 3 А при конвекции |
| Выходная мощность |
201,6 Вт при 10 CFM; 144 Вт при конвекции |
| Диапазон регулировки |
45,6…50,4 В |
| Нестабильность по линии |
±0,5% |
| Нестабильность по нагрузке |
±1,0% |
| Пульсации и шум |
200 мВ п-п |
Защита
| Функция защиты |
Уровень срабатывания |
Режим восстановления |
| Перегрузка |
110…140% от номинальной выходной мощности |
Hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение |
52,8…62,4 В |
Отключение выходного напряжения, повторное включение для восстановления |
| Перегрев |
Не указан |
Отключение выходного напряжения, повторное включение для восстановления |
Функциональные параметры
| Параметр |
Значение |
| Вспомогательный выход на вентилятор |
12 В / 0,5 А |
| Точность вспомогательного выхода |
+15% / -15% при основном выходе, равном 20% от номинального тока |
| Индикация |
Светодиодный индикатор наличия питания |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая влажность |
20…90% RH, без конденсации |
| Рабочая температура |
-30…+70 °C |
| Температура хранения |
-40…+85 °C |
| Влажность хранения |
10…95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Рабочая высота |
5000 м |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, IEC62368-1, одобрено EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия |
Соответствие BS EN/EN55032 (CISPR32): кондуктивные помехи класс B, излучаемые помехи класс B с FG (класс I) и класс A без FG (класс II); BS EN/EN61000-3-2,-3; EAC TP TC 020 |
| Помехоустойчивость |
BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55035; BS EN/EN61000-6-2; уровень тяжелой промышленности, критерий A; EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
2672,7 тыс. ч минимум по Telcordia SR-332 (Bellcore); 500,3 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты |
101,6 × 50,8 × 29 мм |
| Масса |
0,19 кг |
| Упаковка |
72 шт.; 14,7 кг; 0,82 куб. фута |
Конструкция и подключение
| Разъем |
Назначение |
Контакты |
| CN1 |
Вход переменного тока |
1 — AC/L, 2 — без контакта, 3 — AC/N |
| CN2 |
Выход постоянного тока |
1,2,3 — -V; 4,5,6 — +V |
| CN101 |
Разъем вентилятора |
1 — +12V; 2 — DC COM |
Примечания
- Все параметры, не оговоренные отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары проводов длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку допуска, линейную и нагрузочную регулировку.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо учитывать дерейтинг.
- Источник питания является компонентом, предназначенным для установки в конечное оборудование. Испытания ЭМС проводятся в составе конечного изделия; итоговое оборудование должно подтверждать соответствие требованиям ЭМС.
- Дерейтинг температуры окружающей среды для моделей с вентиляторами и без вентиляторов отличается; для более высоких температур и работы на высоте необходимо учитывать соответствующие кривые снижения нагрузки.
