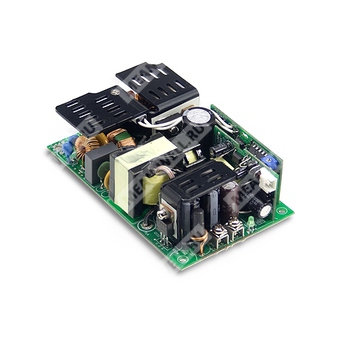

EPP-300-12
EPP-300-12 - импульсный источник питания 300 Вт для промышленной аппаратуры с активной коррекцией коэффициента мощности.
Расшифровка партномера
| Позиция | Расшифровка |
| EPP | Серия источников питания Mean Well с одной выходной линией и функцией PFC |
| 300 | Номинальная мощность 300 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Назначение и особенности
Компонент EPP-300-12 представляет собой AC/DC источник питания открытого исполнения с одним основным выходом 12 В, предназначенный для промышленной электроники, автоматизации, телекоммуникационного и иного оборудования, требующего стабилизированного низковольтного питания высокой мощности. Изделие поддерживает универсальный вход сети переменного тока, активную коррекцию коэффициента мощности, дистанционное включение, сигнал Power Good/Power Fail, а также встроенный вспомогательный источник питания и защитные функции.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 92,5%.
- Устойчивость к броску 300 ВAC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенный вспомогательный выход 12 В / 0,5 А.
- Компактное исполнение 5"×3".
- Охлаждение свободной конвекцией для 200 Вт и 300 Вт при принудительном обдуве 20,5 CFM.
- Сигнал Power Good / Power Fail.
- Функция дистанционного контроля включения.
- Потребление без нагрузки менее 0,5 Вт при управлении PS-ON.
- Работа на высоте до 5000 м.
Основные технические параметры
| Параметр | Значение |
| Выходное напряжение | 12 В |
| Номинальная мощность при свободной конвекции | 200 Вт |
| Номинальная мощность при обдуве 20,5 CFM | 300 Вт |
| Номинальный выходной ток при обдуве 20,5 CFM | 25 А |
| Диапазон выходного тока при свободной конвекции | 0 ~ 16,67 А |
| Диапазон выходного тока при обдуве 20,5 CFM | 0 ~ 25 А |
| Диапазон подстройки выходного напряжения | 11,4 ~ 12,6 В |
| Пульсации и шум | 120 мВ п-п |
| Допуск по выходному напряжению | ±3,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Время запуска и нарастания | 2500 мс, 30 мс / 230 ВAC; 3000 мс, 30 мс / 115 ВAC при полной нагрузке |
| Время удержания | 13 мс / 230 ВAC; 115 ВAC при полной нагрузке |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 90 ~ 264 ВAC; 127 ~ 370 ВDC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| Коэффициент мощности | PF > 0,93 / 230 ВAC; PF > 0,98 / 115 ВAC при полной нагрузке |
| Типовой КПД | 92,5% |
| Потребляемый ток | 3,5 А / 115 ВAC; 1,8 А / 230 ВAC |
| Пусковой ток | Холодный старт 40 А / 115 ВAC; 80 А / 230 ВAC |
| Ток утечки | < 2 мА / 240 ВAC |
Выход
| Параметр | Значение |
| Основной выход | 12 В |
| Номинальный ток при свободной конвекции | 0 ~ 16,67 А |
| Номинальный ток при обдуве 20,5 CFM | 0 ~ 25 А |
| Номинальная мощность при свободной конвекции | 200 Вт |
| Номинальная мощность при обдуве 20,5 CFM | 300 Вт |
| Пульсации и шум | 120 мВ п-п |
| Диапазон регулировки | 11,4 ~ 12,6 В |
| Точность выходного напряжения | ±3,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Встроенный вспомогательный выход | 12 В / 0,5 А для питания вентилятора |
| Выход Standby | 5 ВSB: 5 В / 0,6 А без вентилятора; 1 А с вентилятором 20,5 CFM |
| Допуск выхода 5 ВSB | ±2% |
| Пульсации выхода 5 ВSB | 150 мВ п-п (макс.) |
| Сигнал Power Good / Power Fail | TTL, задержка 10 ~ 500 мс после включения; низкий уровень не менее чем за 1 мс до падения Vo ниже 90% номинала |
Защита
| Параметр | Значение |
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,5 ~ 15 В; отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | 115±5°C по TSW1 на радиаторе силового транзистора; 115±5°C по TSW2 на радиаторе выходного диода |
| Поведение защиты от перегрева TSW1 | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Поведение защиты от перегрева TSW2 | Отключение выходного напряжения, повторное включение для восстановления |
Функции
| Параметр | Значение |
| Управление включением | PS-ON: включение при высоком уровне или > 2 ~ 5 В; выключение при низком уровне или < 0 ~ 0,5 В |
| Сигнал Power Good / Power Fail | TTL-сигнал |
| Удалённая обратная связь | Встроенная функция remote sense |
| Потребление без нагрузки | Менее 0,5 Вт при управлении PS-ON |
| Вспомогательный выход для вентилятора | 12 В / 0,5 А |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70°C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85°C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | До 5000 м |
| Дерейтинг по высоте | 3,5°C/1000 м для моделей без вентилятора; 5°C/1000 м для моделей с вентилятором выше 2000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВАС; I/P-FG: 2 кВАС; O/P-FG: 0,5 кВАС |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 ВDC / 25°C / 70% RH |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32), класс B по кондуктивным и излучаемым помехам; BS EN/EN61000-3-2,3; EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55024; BS EN/EN60601-1-2; EAC TP TC 020 |
МТBF, габариты и упаковка
| Параметр | Значение |
| MTBF | 1490,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 160,3 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Габариты | 127 × 76,2 × 35 мм (Д × Ш × В) |
| Масса | 0,37 кг |
| Упаковка | 36 шт. / 14,3 кг / 0,96 CUFT |
Подключение и конструкция
| Параметр | Значение |
| Входной разъём | CN1: JST B5P-VH или эквивалент |
| Выходной разъём | CN2, CN3: клеммные выводы |
| Разъём функций | CN100: HRS DF11-4DP-2DS или эквивалент |
| Разъём управления | CN951: HRS DF11-4DP-2DS или эквивалент |
| Разъём вентилятора | CN952: JST S2B-XH или эквивалент |
| Требование по заземлению | Заземление системного уровня должно быть подключено к выводу 1 CN1 для обеспечения соответствия ЭМС |
Примечания
1. Все параметры, если не указано иное, измерены при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к параллельным конденсаторам 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, подлежащий установке в конечное изделие; окончательное изделие должно быть повторно проверено на соответствие директивам ЭМС.
5. Может потребоваться дерейтинг при пониженном входном напряжении; необходимо учитывать кривую дерейтинга.
6. Радиаторы HS1 и HS2 не должны быть закорочены.
7. При высоте эксплуатации выше 2000 м требуется температурный дерейтинг 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором.
