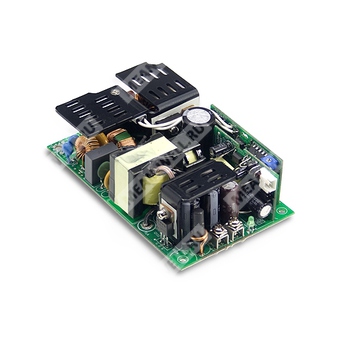

EPP-300-24 - импульсный источник питания 24 В, 300 Вт с активной коррекцией коэффициента мощности и вспомогательными выходами.
Расшифровка партномера
| Позиция | Расшифровка |
| EPP | Серия импульсных источников питания Mean Well EPP с функцией активной коррекции коэффициента мощности |
| 300 | Номинальная мощность 300 Вт |
| 24 | Выходное напряжение 24 В |
Краткое назначение
Источник питания промышленного исполнения для формирования стабилизированного постоянного напряжения 24 В при мощности до 300 Вт, с PFC, защитами и сигнализацией состояния.
Серия и особенности
- Универсальный вход переменного тока / полный диапазон.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД, типовое значение до 93%.
- Выдерживает импульсное входное перенапряжение 300 В AC в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенный вспомогательный выход 12 В / 0,5 А.
- Компактное исполнение 5" × 3".
- Свободная конвекция для 200 Вт и 300 Вт, либо 300 Вт при принудительном обдуве 20,5 CFM.
- Выходы сигналов Power Good и Power Fail.
- Встроенная функция дистанционного контроля и удалённого отключения.
- Потребление без нагрузки менее 0,5 Вт при управлении PS-ON.
- Стандартная высота установки до 5000 м.
Выходные параметры
| Параметр | Значение для EPP-300-24 |
| Номинальное выходное напряжение | 24 В |
| Диапазон подстройки выходного напряжения | 22,8…25,2 В |
| Номинальный ток | 0…12,5 А |
| Диапазон тока | 0…8,33 А при конвекции; 0…12,5 А при принудительном обдуве 20,5 CFM |
| Номинальная мощность | 300 Вт |
| Номинальная мощность при конвекции | 200 Вт |
| Пульсации и шум | 150 мВ пик-пик |
| Допуск выходного напряжения | ±2,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, нарастания | 3000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 13 мс / 230 В AC, 13 мс / 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 90…264 В AC, 127…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,93 при 230 В AC, PF > 0,98 при 115 В AC, при полной нагрузке |
| Типовой КПД | 93% |
| Пусковой ток | Холодный старт 40 А / 115 В AC, 80 А / 230 В AC |
| Ток потребления | 3,5 А / 115 В AC; 1,8 А / 230 В AC |
| Ток утечки | < 2 мА / 240 В AC |
Защита
| Функция | Условие / уставка | Реакция |
| Перегрузка | 105…135% от номинальной выходной мощности | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 26…30 В | Отключение выходного напряжения, восстановление после повторного включения |
| Перегрев | 115 ±5 ℃, датчик TSW1 на радиаторе силового транзистора | Отключение, автоматическое восстановление после снижения температуры |
| Перегрев | 115 ±5 ℃ для 12 В и 15 В; 100 ±5 ℃ для 24 В, 27 В, 48 В, датчик TSW2 на радиаторе выходного диода | Отключение выходного напряжения, восстановление после повторного включения |
Функции
| Параметр | Значение |
| 5VSB | 5 В / 1 А с вентилятором, 5 В / 0,6 А без вентилятора; допуск ±2%, пульсации 150 мВ пик-пик |
| Вспомогательное питание | 12 В / 0,5 А для привода вентилятора; допуск от -15% до +10% при 20% номинального тока основного выхода |
| Входной сигнал PS-ON | Включение: PS-ON = «Hi» или > 2…5 В; выключение: PS-ON = «Low» или < 0…0,5 В |
| Сигнал Power Good / Power Fail | Выход TTL становится высоким через 10…500 мс после включения; становится низким минимум за 1 мс до падения Vo ниже 90% номинала |
| Удалённая обратная связь | Встроенная функция remote sense |
| Потребление без нагрузки | Менее 0,5 Вт при управлении PS-ON |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30…+70 ℃, с учетом кривой дерейтирования |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура хранения, влажность | -40…+85 ℃, 10…95% RH |
| Температурный коэффициент | ±0,03%/℃ (0…50 ℃) |
| Вибрация | 10…500 Гц, 2G, 10 мин / цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 5000 м |
| Поправка по высоте | 3,5 ℃ / 1000 м для моделей без вентилятора; 5 ℃ / 1000 м для моделей с вентилятором при высоте выше 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
Стандарты безопасности и ЭМС
| Раздел | Соответствие |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия | BS EN/EN55032 (CISPR32), класс B по проводимым и излучаемым помехам; BS EN/EN61000-3-2,3; EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55024; BS EN/EN60601-1-2; EAC TP TC 020 |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 1490,1 тыс. ч минимум |
| MIL-HDBK-217F (25 ℃) | 160,3 тыс. ч минимум |
Габариты и масса
| Параметр | Значение |
| Размеры | 127 × 76,2 × 35 мм (Д × Ш × В) |
| Масса | 0,37 кг |
| Упаковка | 36 шт. / 14,3 кг / 0,96 CUFT |
Подключение
| Разъём | Назначение | Исполнение |
| CN1 | Вход переменного тока | JST B5P-VH или эквивалент |
| CN2, CN3 | Выход постоянного тока | М3,5, крепёж винтом, момент затяжки до 8 lbs-in (90 cNm) |
| CN100 | Сигнальный разъём | HRS DF11-4DP-2DS или эквивалент |
| CN951 | Разъём управления PS-ON и 5VSB | HRS DF11-4DP-2DS или эквивалент |
| CN952 | Разъём вентилятора | JST S2B-XH или эквивалент |
Назначение выводов
| Разъём | Контакт | Назначение |
| CN1 | 1 | FG |
| CN1 | 2, 4 | Нет вывода |
| CN1 | 3 | AC/L |
| CN1 | 5 | AC/N |
| CN2 | 1 | +V |
| CN2 | 2, 4 | -V |
| CN3 | 5 | +V |
| CN100 | 1 | -S |
| CN100 | 2 | +S |
| CN100 | 3 | DC COM |
| CN100 | 4 | PG |
| CN951 | 1 | 5VSB |
| CN951 | 2, 4 | DC COM |
| CN951 | 3 | PS-ON |
| CN952 | 1 | +12V |
| CN952 | 2 | DC COM |
Примечания
1. Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельно включёнными конденсаторами 0,1 мкФ и 47 мкФ.
3. Допуск включает уставку, стабилизацию по линии и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
5. При пониженном входном напряжении может потребоваться дерейтирование; следует учитывать кривую дерейтирования.
6. Теплоотводы HS1 и HS2 не должны быть закорочены.
7. Для высоты эксплуатации более 2000 м требуется дерейтирование температуры окружающей среды: 3,5 ℃ / 1000 м для моделей без вентилятора и 5 ℃ / 1000 м для моделей с вентилятором.
