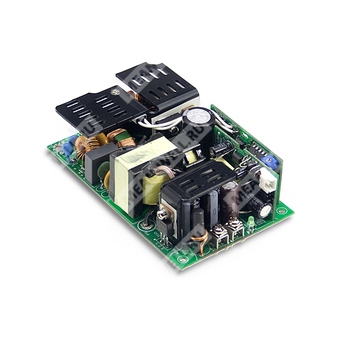

EPP-300-27 - импульсный источник питания 300 Вт с активной коррекцией коэффициента мощности и выходом 27 В.
Назначение: преобразование универсального сетевого переменного или постоянного входа в стабилизированное выходное напряжение 27 В для промышленной аппаратуры и систем автоматизации.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| EPP | Серия источников питания с одним выходом и функцией PFC |
| 300 | Номинальная мощность 300 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 93%.
- Выдерживает бросок входного напряжения 300 В AC в течение 5 секунд.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Встроенный вспомогательный выход 12 В / 0,5 А.
- Компактное исполнение 5" x 3".
- Работа в режиме свободной конвекции для 200 Вт и 300 Вт при принудительном обдуве 20,5 CFM.
- Сигналы Power Good и Power Fail.
- Встроенная функция дистанционной обратной связи по напряжению.
- Потребление холостого хода менее 0,5 Вт при управлении PS-ON.
- Операционная высота до 5000 м.
Выходные параметры
| Параметр | Значение |
|---|
| Выходное напряжение | 27 В |
| Диапазон регулировки выходного напряжения | 25,65 ~ 28,35 В |
| Номинальная мощность при свободной конвекции | 200 Вт |
| Номинальная мощность при обдуве 20,5 CFM | 300 Вт |
| Номинальный выходной ток при обдуве 20,5 CFM | 11,12 А |
| Диапазон выходного тока при свободной конвекции | 0 ~ 7,4 А |
| Диапазон выходного тока при обдуве 20,5 CFM | 0 ~ 11,12 А |
| Пульсации и шум | 200 мВп-п |
| Допуск выходного напряжения | ±2,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
| Время установки, нарастания | 3000 мс, 30 мс / 115 В AC; 2500 мс, 30 мс / 230 В AC при полной нагрузке |
| Время удержания | 13 мс / 230 В AC; 115 В AC при полной нагрузке |
Входные параметры
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 90 ~ 264 В AC; 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности | Более 0,93 / 230 В AC; более 0,98 / 115 В AC при полной нагрузке |
| КПД | 93% |
| Пусковой ток | Холодный старт 40 А / 115 В AC; 80 А / 230 В AC |
| Ток утечки | < 2 мА / 240 В AC |
| Потребляемый ток | 3,5 А / 115 В AC; 1,8 А / 230 В AC |
Защита
| Функция защиты | Параметры и поведение |
|---|
| Перегрузка | 105 ~ 135% от номинальной выходной мощности; тип защиты: режим hiccup, восстановление после устранения неисправности |
| Перенапряжение | 13,5 ~ 15 В; 16,2 ~ 18,5 В; 26 ~ 30 В; 29,5 ~ 33,5 В; 52 ~ 59,5 В; тип защиты: отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | 115 ±5°C на радиаторе силового транзистора (TSW1); 115 ±5°C для моделей 12 В и 15 В, 100 ±5°C для моделей 24 В, 27 В, 48 В на радиаторе выходного диода (TSW2); защита TSW1 — автоматическое восстановление, TSW2 — отключение и повторный запуск |
| Короткое замыкание | Защита реализована в составе защитных функций изделия |
Функции
| Параметр | Значение |
|---|
| Вспомогательный выход 5 В Standby | 5 В / 0,6 А без вентилятора; 1 А с вентилятором 20,5 CFM; допуск ±2%; пульсации до 150 мВп-п |
| Вспомогательное питание | 12 В / 0,5 А для питания вентилятора; допуск от -15% до +10% при токе основного выхода 20% номинала (20,5 CFM) |
| Входной сигнал PS-ON | Включение: PS-ON = высокий уровень или > 2 ~ 5 В; выключение: PS-ON = низкий уровень или < 0 ~ 0,5 В |
| Сигнал Power Good / Power Fail | 500 мс > PG > 10 мс; TTL-сигнал становится высоким с задержкой 10 ~ 500 мс после установки выходного напряжения и становится низким минимум за 1 мс до снижения Vo ниже 90% от номинала |
| Потребление без нагрузки | Менее 0,5 Вт при управлении PS-ON |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | -30 ~ +70°C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура хранения и влажность | -40 ~ +85°C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / °C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | До 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25°C / 70% RH |
ЭМС и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004 одобрено |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32), класс B по кондуктивным и излучаемым помехам; BS EN/EN61000-3-2,3; EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55024; BS EN/EN60601-1-2; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
|---|
| Габариты | 127 × 76,2 × 35 мм (Д × Ш × В) |
| Масса | 0,37 кг |
| Упаковка | 36 шт. / 14,3 кг / 0,96 куб. фута |
MTBF
| Методика | Значение |
|---|
| Telcordia SR-332 (Bellcore) | 1490,1 тыс. ч, минимум |
| MIL-HDBK-217F (25°C) | 160,3 тыс. ч, минимум |
Подключение
| Разъём | Назначение | Исполнение |
|---|
| CN1 | Вход AC | JST B5P-VH или эквивалент |
| CN2, CN3 | Выход DC | Клеммы M3,5 с винтом с полукруглой головкой, момент затяжки до 8 lbs-in (90 cNm) |
| CN100 | Функциональный разъём | HRS DF11-4DP-2DS или эквивалент |
| CN951 | Функциональный разъём | HRS DF11-4DP-2DS или эквивалент |
| CN952 | Разъём вентилятора | JST S2B-XH или эквивалент |
Назначение выводов
| Разъём | Контакт | Назначение |
|---|
| CN1 | 1 | FG |
| CN1 | 2, 4 | Нет контакта |
| CN1 | 3 | AC/L |
| CN1 | 5 | AC/N |
| CN2 | + | +V |
| CN3 | - | -V |
| CN100 | 1 | -S |
| CN100 | 2 | +S |
| CN100 | 3 | DC COM |
| CN100 | 4 | PG |
| CN951 | 1 | 5VSB |
| CN951 | 2, 4 | DC COM |
| CN951 | 3 | PS-ON |
| CN952 | 1 | +12V |
| CN952 | 2 | DC COM |
Примечания
1. Все параметры, специально не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск уставки, регулирование по линии и регулирование по нагрузке.
4. Источник питания рассматривается как компонент, подлежащий установке в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
5. При низком входном напряжении может потребоваться дерейтинг. Следует проверять кривую дерейтинга для получения подробностей.
6. Теплоотводы HS1 и HS2 не должны быть замкнуты.
7. Для высоты эксплуатации более 2000 м требуется снижение температуры окружающей среды: 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором.
