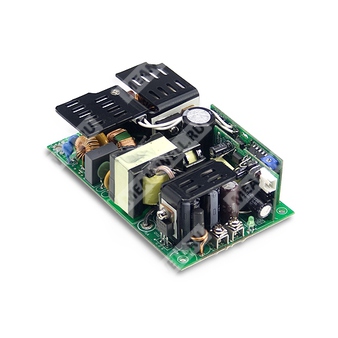

EPP-300-48 - импульсный источник питания 300 Вт с одним выходом 48 В и активным PFC.
Назначение и краткое описание
Источник питания серии EPP-300 предназначен для построения промышленных и встраиваемых систем, где требуется стабилизированное напряжение 48 В, высокая энергоэффективность, широкий диапазон входного питания и наличие сервисных сигналов управления и контроля.
Расшифровка партномера
| Элемент партномера | Расшифровка |
|---|
| EPP | Серия источников питания с одной выходной линией и функцией PFC |
| 300 | Номинальная мощность 300 Вт |
| 48 | Выходное напряжение 48 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД до 93%.
- Выдерживает импульс перенапряжения 300 В переменного тока в течение 5 секунд.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Встроенный вспомогательный выход 12 В / 0,5 А.
- Компактное исполнение 5" × 3".
- Режим свободной конвекции для 200 Вт и 300 Вт; при принудительном обдуве 20,5 CFM обеспечивается полная мощность.
- Сигналы Power Good и Power Fail.
- Встроенная функция дистанционного контроля по цепи чувствительного вывода.
- Потребление без нагрузки менее 0,5 Вт при управлении PS-ON.
- Режим ожидания: 5 В / 1 А с вентилятором, 0,6 А без вентилятора.
- Работа на высоте до 5000 м.
Выходные параметры
| Параметр | Значение для EPP-300-48 |
|---|
| Номинальное выходное напряжение | 48 В |
| Диапазон регулировки выходного напряжения | 45,6 ~ 50,4 В |
| Номинальный ток | 0 ~ 6,25 А |
| Номинальная мощность при свободной конвекции | 300 Вт |
| Номинальная мощность при 20,5 CFM | 300 Вт |
| Пульсации и шум, максимум | 250 мВ пик-пик |
| Точность установки, время нарастания | 2500 мс, 30 мс / 230 В AC; 3000 мс, 30 мс / 115 В AC при полной нагрузке |
| Допуск по напряжению | ±1,0% |
| Регулирование по линии | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
| Диапазон тока при свободной конвекции | 0 ~ 4,17 А |
| Диапазон тока при 20,5 CFM | 0 ~ 6,25 А |
Входные параметры
| Параметр | Значение для EPP-300-48 |
|---|
| Диапазон входного напряжения | 90 ~ 264 В AC / 127 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Коэффициент мощности, тип. | PF > 0,93 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| КПД, тип. | 93% |
| Потребляемый ток, тип. | 3,5 А / 115 В AC; 1,8 А / 230 В AC |
| Пусковой ток, тип. | Холодный старт 40 А / 115 В AC; 80 А / 230 В AC |
| Ток утечки | < 2 мА / 240 В AC |
| Время удержания | 13 мс / 230 В AC; 13 мс / 115 В AC при полной нагрузке |
Защита
| Вид защиты | Уставка / режим | Реакция |
|---|
| Перегрузка | 105 ~ 135% от номинальной выходной мощности | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 52 ~ 59,5 В | Отключение выходного напряжения с последующим включением для восстановления |
| Перегрев | 115 ± 5 ℃ (TSW1) на радиаторе силового транзистора | Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
| Перегрев | 115 ± 5 ℃ (TSW2) на радиаторе выходного диода | Отключение выходного напряжения, последующее включение для восстановления |
Функциональные сигналы и вспомогательные цепи
| Параметр | Значение |
|---|
| Вспомогательный выход 5VSB | 5 В / 1 А с вентилятором, 0,6 А без вентилятора; допуск ±2%; пульсации 150 мВ пик-пик максимум |
| Вспомогательный выход 12V AUX | 12 В / 0,5 А для питания вентилятора; допуск −15% ~ +10% при 20% номинального тока основного выхода |
| Сигнал PS-ON | Включение: PS-ON = “Hi” или > 2 ~ 5 В; выключение: PS-ON = “Low” или < 0 ~ 0,5 В |
| Сигнал Power Good / Power Fail | Переход в “High” с задержкой 10 ~ 500 мс после установления выходного напряжения; переход в “Low” минимум за 1 мс до падения Vo ниже 90% номинала |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая температура | −30 ~ +70 ℃ |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | −40 ~ +85 ℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0 ~ 50 ℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин / цикл, 60 мин по осям X, Y, Z |
| Высота эксплуатации | 5000 м |
| Дерейтинг по высоте | Для моделей без вентилятора: 3,5 ℃ / 1000 м; для моделей с вентилятором: 5 ℃ / 1000 м при высоте выше 2000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 ℃ / 70% RH |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TÜV BS EN/EN62368-1, EAC TP TC 004 |
| Эмиссия | BS EN/EN55032 (CISPR32), проводимые помехи Class B, излучаемые помехи Class B; BS EN/EN61000-3-2,3; EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2,3,4,5,6,8,11; BS EN/EN55024; BS EN/EN60601-1-2; EAC TP TC 020 |
МТBF
| Методика | Минимальное значение |
|---|
| Telcordia SR-332 (Bellcore) | 1490,1 тыс. ч |
| MIL-HDBK-217F (25 ℃) | 160,3 тыс. ч |
Габариты и масса
| Параметр | Значение |
|---|
| Габаритные размеры | 127 × 76,2 × 35 мм (Д × Ш × В) |
| Масса | 0,37 кг |
| Упаковка | 36 шт. / 14,3 кг / 0,96 куб. фута |
Подключение
| Разъём | Назначение | Исполнение |
|---|
| CN1 | Вход переменного тока | JST B5P-VH или эквивалент |
| CN2, CN3 | Выход постоянного тока | Клеммы M3,5 с винтом с цилиндрической головкой; момент затяжки до 8 lbs-in (90 cNm) максимум |
| CN100 | Функциональный разъём | HRS DF11-4DP-2DS или эквивалент |
| CN951 | Функциональный разъём PS-ON / 5VSB | HRS DF11-4DP-2DS или эквивалент |
| CN952 | Разъём вентилятора | JST S2B-XH или эквивалент |
Назначение выводов
| Разъём | Вывод | Назначение |
|---|
| CN1 | 1 | FG |
| CN1 | 2, 4 | Нет вывода |
| CN1 | 3 | AC/L |
| CN1 | 5 | AC/N |
| CN2 | +V | Положительный выход |
| CN3 | -V | Отрицательный выход |
| CN100 | 1 | -S |
| CN100 | 2 | +S |
| CN100 | 3 | DC COM |
| CN100 | 4 | PG |
| CN951 | 1 | 5VSB |
| CN951 | 2, 4 | DC COM |
| CN951 | 3 | PS-ON |
| CN952 | 1 | +12V |
| CN952 | 2 | DC COM |
Примечания
1. Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 ℃.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0,1 мкФ и 47 мкФ параллельно включёнными конденсаторами.
3. Допуск включает уставку, регулирование по линии и регулирование по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Конечное изделие должно быть повторно подтверждено на соответствие требованиям ЭМС.
5. При низком входном напряжении может потребоваться дерейтинг. Необходимо проверить кривую дерейтинга.
6. Радиаторы HS1 и HS2 нельзя замыкать между собой.
7. При высоте эксплуатации более 2000 м требуется температурный дерейтинг: 3,5 ℃ / 1000 м для моделей без вентилятора и 5 ℃ / 1000 м для моделей с вентилятором.
