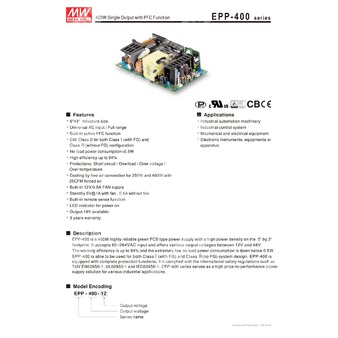

EPP-400-12 - импульсный источник питания 400 Вт с активной коррекцией коэффициента мощности и выходом 12 В.
Расшифровка партномера
| Позиция |
Значение |
| EPP |
Серия источников питания Mean Well EPP с активной коррекцией коэффициента мощности |
| 400 |
Номинальная мощность 400 Вт |
| 12 |
Номинальное выходное напряжение 12 В |
Краткое назначение
EPP-400-12 предназначен для питания промышленной автоматики, систем управления и электронной аппаратуры постоянным напряжением 12 В при высокой удельной мощности и широком диапазоне входного питания.
Особенности
- Миниатюрное исполнение: 5" × 3".
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Класс электромагнитной совместимости B для исполнения Class I и Class A для исполнения Class II.
- Потребление на холостом ходу менее 0,5 Вт при управлении по PS-ON.
- Высокий КПД до 94%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Охлаждение свободной конвекцией для 250 Вт и 400 Вт при принудительном обдуве 25 CFM.
- Встроенное питание вентилятора 12 В / 0,5 А.
- Дежурный источник 5 В.
- Встроенная функция дистанционного измерения падения напряжения на проводах нагрузки.
- Светодиодная индикация включения.
- Высота установки до 5000 м.
Области применения
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
Описание
EPP-400-12 представляет собой высоконадежный источник питания на печатной плате с высокой удельной мощностью, рассчитанный на установку в составе конечного оборудования. Модель принимает входное напряжение 80–264 В переменного тока и обеспечивает одно выходное напряжение 12 В при мощности до 400 Вт с принудительным воздушным охлаждением. Серия ориентирована на промышленное применение и соответствует требованиям международных стандартов безопасности и ЭМС.
Электрические параметры
Выход
| Параметр |
Значение |
| Выходное напряжение |
12 В |
| Номинальный ток при 25 CFM |
33,3 А |
| Номинальный ток при конвективном охлаждении |
20,8 А |
| Номинальная мощность при 25 CFM |
399,6 Вт |
| Номинальная мощность при конвективном охлаждении |
249,6 Вт |
| Диапазон регулировки выходного напряжения |
11,4–12,6 В |
| Пульсации и шум |
120 мВп-п |
| Допуск выходного напряжения |
±3,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
Вход
| Параметр |
Значение |
| Диапазон входного напряжения |
80–264 В переменного тока / 113–370 В постоянного тока |
| Диапазон частоты сети |
47–63 Гц |
| Коэффициент мощности |
PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД типовой |
91,5% |
| Входной ток типовой |
4,2 А при 115 В AC; 2,1 А при 230 В AC |
| Пусковой ток типовой |
40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Время установления, нарастания |
1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
16 мс при 230 В AC; 12 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр |
Значение |
| Перегрузка |
105–135% от номинальной выходной мощности |
| Тип защиты от перегрузки |
Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
13,2–15,6 В |
| Тип защиты от перенапряжения |
Отключение выходного напряжения с автоматическим восстановлением |
| Перегрев |
Отключение выходного напряжения |
| Тип защиты от перегрева |
Автовосстановление после снижения температуры |
Функции
| Параметр |
Значение |
| Дежурный источник 5 В |
5 В / 0,6 А без вентилятора; 5 В / 1 А с вентилятором 25 CFM; допуск ±2%; пульсации 120 мВп-п максимум |
| Питание вентилятора |
12 В / 0,5 А для привода вентилятора; допуск от -15% до +10% при основной нагрузке 35% от номинала и 25 CFM |
| Управляющий сигнал включения |
Включение: PS-ON = высокий уровень или > 2–5 В; выключение: PS-ON = низкий уровень или < 0–0,5 В |
| Сигнал Power Good / Power Fail |
TTL-сигнал становится высоким с задержкой 10–500 мс после подачи питания; переходит в низкий уровень минимум за 1 мс до снижения Vo ниже 90% номинала |
Условия эксплуатации и хранения
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10–95% RH |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Средняя наработка на отказ |
194,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Рабочая высота |
5000 м |
ЭМС и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, IEC62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение |
Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH, между входом-выходом и входом-землей |
| Ток утечки |
<0,75 мА / 240 В AC |
| Эмиссия |
BS EN/EN55032 (CISPR32) Класс B, BS EN/EN61000-3-2, -3, CCC GB17625.1, GB/T9254, EAC TP TC 020 |
| Помехоустойчивость |
BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; BS EN/EN61000-6-2; уровень heavy industry, критерий A; EAC TP TC 020 |
Габариты, масса и упаковка
| Параметр |
Значение |
| Габариты |
127 × 76,2 × 35 мм |
| Масса |
0,39 кг |
| Упаковка |
36 шт. / 15 кг / 0,96 куб. фута |
Примечания
- Все параметры, специально не указанные при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, измеряются согласно условиям, указанным производителем.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, заканчивающейся параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, регулирование линии и регулирование нагрузки.
- При низком входном напряжении может потребоваться снижение выходной мощности; необходимо учитывать кривую снижения нагрузки.
- Ток утечки измеряется от первичной цепи к выходу постоянного тока.
- Источник питания рассматривается как компонент, который будет установлен в конечном оборудовании; испытания Class I с FG выполняются на металлической пластине 360 мм × 360 мм толщиной 1 мм, а испытания Class II без FG — на металлической пластине 130 мм × 86,6 мм толщиной 1 мм.
- Для исполнения Class II без FG перед конечной установкой требуется подтверждение соответствия EMI при фактической конфигурации оборудования.
- Для проведения EMI-испытаний рекомендуется обращаться к методике испытаний компонентов источников питания, доступной на сайте производителя.
- Кривая снижения температуры окружающей среды относится к моделям с вентилятором и без вентилятора при соответствующих режимах работы.
