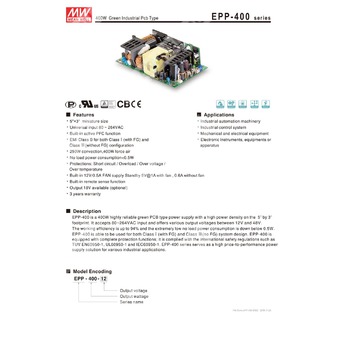

EPP-400-15 — источник питания AC/DC мощностью 400 Вт с коррекцией коэффициента мощности для промышленной аппаратуры.
Расшифровка партномера
| Элемент партномера | Значение |
| EPP | Серия источников питания с одним выходом и функцией коррекции коэффициента мощности |
| 400 | Номинальная мощность 400 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Назначение и особенности
Модель EPP-400-15 относится к серии высоконадежных источников питания для промышленного применения. Изделие выполнено в формате печатной платы с высокой плотностью монтажа и предназначено для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 15 В.
Источник питания рассчитан на работу как с естественным охлаждением, так и с принудительным обдувом 25 CFM. При наличии принудительного охлаждения доступна полная мощность 400 Вт, при работе без вентилятора — пониженный режим мощности 250 Вт.
Устройство поддерживает универсальный вход переменного тока, встроенную активную коррекцию коэффициента мощности, удалённую обратную связь по выходу, выход 5 В дежурного питания, сигнал включения PS-ON, сигнал Power Good / Power Fail, а также защиту от перегрузки, перенапряжения и перегрева.
Области применения
- Промышленная автоматика
- Промышленные системы управления
- Механическое и электротехническое оборудование
- Электронные приборы, устройства и аппаратура
Описание
EPP-400 — это высоконадежный импульсный источник питания с одним выходом и коррекцией коэффициента мощности, выполненный на компактной печатной плате. Серия рассчитана на универсальный вход 80...264 В переменного тока и обеспечивает различные уровни выходного напряжения в диапазоне от 12 В до 48 В. Для модификации EPP-400-15 номинальное выходное напряжение составляет 15 В.
Ключевыми особенностями являются высокий КПД, низкое потребление на холостом ходу, встроенный вентиляторный источник 12 В, дежурный выход 5 В, дистанционное измерение напряжения на нагрузке и комплекс встроенных защит.
Изделие предназначено для использования в оборудовании класса I с подключением защитного заземления FG и в оборудовании класса II без FG, при этом условия электромагнитной совместимости зависят от конфигурации системы.
Основные особенности
- Миниатюрный размер 5"×3"
- Универсальный вход переменного тока
- Встроенная активная коррекция коэффициента мощности
- EMI класс B для конфигурации класса I и класс A для конфигурации класса II
- Потребление без нагрузки менее 0,5 Вт при управлении PS_ON
- Высокий КПД до 94%
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев
- Охлаждение свободной конвекцией для 250 Вт и принудительным обдувом 25 CFM для 400 Вт
- Встроенный источник питания вентилятора 12 В/0,5 А
- Дежурный выход 5 В/1 А с вентилятором, 5 В/0,6 А без вентилятора
- Встроенная функция удалённого контроля напряжения
- Светодиодный индикатор наличия выходного напряжения
- Доступно выходное напряжение 18 В для соответствующей модификации серии
- Высота эксплуатации до 5000 м
Технические параметры
| Параметр | Значение |
| Модель | EPP-400-15 |
| Выходное напряжение | 15 В |
| Номинальная мощность | 400,5 Вт |
| Номинальная мощность при 25 CFM | 400,5 Вт |
| Номинальная мощность без вентилятора | 250,5 Вт |
| Диапазон подстройки выходного напряжения | 14,3...15,8 В |
| Допуск выходного напряжения | ±3,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1500 мс, 30 мс при 115 В переменного тока на полной нагрузке |
| Время удержания | 12 мс при 115 В переменного тока на полной нагрузке |
| Пульсации и шум | 150 мВ пик-пик |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80...264 В переменного тока / 113...370 В постоянного тока |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В переменного тока и PF > 0,98 при 115 В переменного тока на полной нагрузке |
| КПД | 92% |
| Ток потребления | 2,1 А при 230 В переменного тока; 4,2 А при 115 В переменного тока |
| Пусковой ток | 40 А при 115 В переменного тока; 80 А при 230 В переменного тока, холодный старт |
| Ток утечки | <0,75 мА при 240 В переменного тока |
Выход
| Параметр | Значение |
| Основной выход | 15 В |
| Диапазон регулировки основного выхода | 14,3...15,8 В |
| Номинальный ток при 25 CFM | 26,7 А |
| Номинальный ток без вентилятора | 16,7 А |
| Сопряжённая мощность при 25 CFM | 400,5 Вт |
| Сопряжённая мощность без вентилятора | 250,5 Вт |
| Пульсации и шум | 150 мВ пик-пик |
Функции
| Параметр | Значение |
| Дежурный выход 5 В | 5 В / 0,6 А без вентилятора; 5 В / 1 А с вентилятором 25 CFM; допуск 2%; пульсации 120 мВ пик-пик максимум |
| Питание вентилятора | 12 В / 0,5 А; допуск -15%...+10% при нагрузке основного выхода 35% от номинала (25 CFM) |
| Сигнал включения | PS-ON = высокий уровень или > 2...5 В для включения; PS-ON = низкий уровень или < 0...0,5 В для выключения |
| Сигнал Power Good / Power Fail | Переходит в высокий уровень с задержкой 10...500 мс после установки питания; переходит в низкий уровень минимум за 1 мс до снижения Vo ниже 90% номинала |
| Дистанционное измерение | Встроенная функция удалённой обратной связи по выходу |
Защиты
| Параметр | Значение |
| Перегрузка | 105...135% от номинальной выходной мощности; тип защиты — режим прерывистого восстановления после устранения аварии |
| Перенапряжение | 16,5...19,5 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Короткое замыкание | Отключение выходного напряжения с автоматическим восстановлением после устранения неисправности |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20...90% RH, без конденсации |
| Рабочая температура | -30...+70 °C |
| Температура хранения | -40...+85 °C |
| Влажность хранения | 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, по 10 минут за цикл, 60 минут по осям X, Y, Z |
| Высота эксплуатации | 5000 м |
Надёжность и размеры
| Параметр | Значение |
| MTBF | 194,1 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
| Габариты | 127 × 76,2 × 35 мм |
| Масса | 0,39 кг |
| Упаковка | 36 шт. / 15 кг / 0,96 CUFT |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, IEC62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, -3, CCC GB17625.1, GB/T9254, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, BS EN/EN61000-6-2, уровень тяжёлой промышленности, критерий A, EAC TP TC 020 |
| Ток утечки | <0,75 мА / 240 В переменного тока |
Конструктивные сведения
Входной разъём AC — JST B3P-VH или эквивалент. Функциональные разъёмы CN95 и CN11 — TKP DH2L-2X2 и TKP DH2I-2X2 или эквивалент. Выходные клеммы выполнены на винтовом соединении M3.5 с моментом затяжки до 8 lbs-in (90 cNm).
Также предусмотрен разъём вентилятора CN12 — TKP 8812-2 или эквивалент.
Примечания
- Все параметры, не указанные отдельно как иные, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и шунтирующего конденсатора 0,1 мкФ + 47 мкФ.
- Допуск включает допуск на установку, регулирование по линии и по нагрузке.
- Для работы при пониженном входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую дерейтирования.
- Ток прикосновения измеряется от первичного входа к выходу постоянного тока.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; испытания класса I и класса II выполняются по указанным в документе условиям монтажа.
- При температуре окружающей среды 3,5 °C на 1000 м с вентиляторами и 5 °C на 1000 м без вентиляторов рабочая высота выше 2000 м требует снижения характеристик.
Краткие данные подключения
| Разъём | Назначение |
| CN1 | Вход переменного тока: AC/N, отсутствие контакта, AC/L |
| CN2 / CN3 | Выход постоянного тока: -V и +V |
| CN11 | Сигнальные выводы: -S, +S, DC COM, PG |
| CN95 | 5VSB, DC COM, PS-ON |
| CN12 | Питание вентилятора: DC COM, +12V |
