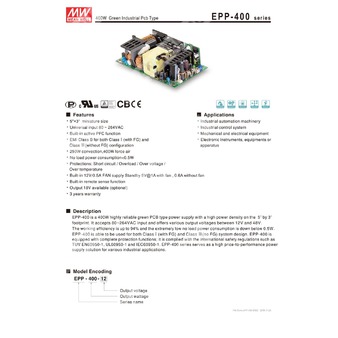

EPP-400-24
EPP-400-24 - импульсный источник питания 24 В постоянного тока мощностью 400 Вт с активной коррекцией коэффициента мощности.
Расшифровка партномера
| EPP | Серия источников питания Mean Well EPP |
| 400 | Номинальная мощность 400 Вт |
| 24 | Выходное напряжение 24 В |
Особенности
- Миниатюрный форм-фактор 5"×3".
- Универсальный вход переменного тока с широким диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Класс электромагнитных помех B для конфигурации Class I и Class A для конфигурации Class II.
- Потребление мощности на холостом ходу менее 0,5 Вт при управлении PS_ON.
- Высокая эффективность до 94%.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение свободной конвекцией до 250 Вт и принудительным обдувом 25 CFM для 400 Вт.
- Встроенный источник питания вентилятора 12 В/0,5 А.
- Резервный источник 5 В.
- Встроенная функция дистанционного измерения напряжения.
- Светодиодная индикация включения выхода.
- Высота эксплуатации до 5000 м.
Области применения
- Промышленная автоматика.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
Описание
EPP-400-24 относится к серии высоконадежных источников питания Mean Well с одним выходом и активной коррекцией коэффициента мощности. Устройство предназначено для преобразования сети 80…264 В переменного тока или 113…370 В постоянного тока в стабилизированное выходное напряжение 24 В постоянного тока при мощности до 400 Вт с принудительным воздушным охлаждением.
Серия ориентирована на промышленное применение, где требуются высокая удельная мощность, малые габариты, низкое потребление без нагрузки и наличие набора защитных функций. Конструктивно предусмотрены основные выходные клеммы, сигналы дистанционного включения, сигнал состояния питания PG, резервный выход 5 В, а также отдельный выход питания вентилятора.
Параметры
Выход
| Выходное напряжение | 24 В |
| Номинальный ток, 25 CFM | 16,7 А |
| Номинальный ток, конвекция | 10,5 А |
| Номинальная мощность, 25 CFM | 400,8 Вт |
| Номинальная мощность, конвекция | 252 Вт |
| Диапазон подстройки основного выхода | 22,8…25,2 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Допуск выходного напряжения | ±2,0% |
| Пульсации и шум | 200 мВ п-п |
| Время запуска и нарастания | 1500 мс, 30 мс при 115 В AC и полной нагрузке |
| Время удержания | 12 мс при 115 В AC; 16 мс при 230 В AC |
Вход
| Диапазон входного напряжения | 80…264 В AC; 113…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| КПД, типовое значение | 93% |
| Ток потребления, типовое значение | 2,1 А при 230 В AC; 4,2 А при 115 В AC |
| Пусковой ток, типовое значение | 80 А при 230 В AC; 40 А при 115 В AC, холодный запуск |
| Ток утечки | <0,75 мА при 240 В AC |
Защиты
| Перегрузка | 105…135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 26,4…31,2 В |
| Перегрев | Отключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Функциональные сигналы и вспомогательные источники
| Резервный выход 5 В | 5 В / 0,6 А без вентилятора; 5 В / 1 А с вентилятором 25 CFM |
| Допуск резервного выхода 5 В | ±2% |
| Пульсации резервного выхода 5 В | 120 мВ п-п, максимум |
| Выход питания вентилятора | 12 В / 0,5 А |
| Допуск питания вентилятора | -15%…+10% при основной нагрузке 35% от номинала и обдуве 25 CFM |
| Сигнал включения PS-ON | Включение: высокий уровень или >2…5 В; отключение: низкий уровень или <0…0,5 В |
| Сигнал Power Good / Power Fail | Высокий уровень через 10…500 мс после запуска; низкий уровень минимум за 1 мс до падения Vo ниже 90% номинала |
Эксплуатация и окружающая среда
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -30…+70 °C |
| Температура и влажность хранения | -40…+85 °C; 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
Надежность и механика
| MTBF | 194,1 тыс. ч минимум, MIL-HDBK-217F при 25 °C |
| Габариты | 127 × 76,2 × 35 мм |
| Масса | 0,39 кг |
| Упаковка | 36 шт. / 15 кг / 0,96 куб. фут. |
Безопасность и ЭМС
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, IEC62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки по безопасности | <0,75 мА / 240 В AC |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, CCC GB17625.1, GB/T9254, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55024; BS EN/EN61000-6-2; heavy industry level, criteria A; EAC TP TC 020 |
Блок-схема и охлаждение
Структура устройства включает входной EMI-фильтр, выпрямитель и PFC-каскад, силовой преобразователь, цепи контроля, обнаружения перегрузки и перенапряжения, а также отдельные каналы формирования резервного выхода 5 В, питания вентилятора 12 В и выходных цепей +V / -V. Частота PFC составляет 90 кГц, частота PWM — 100 кГц.
Охлаждение реализовано свободной конвекцией либо принудительным обдувом 25 CFM. По кривой снижения нагрузки максимальная доступная мощность составляет 250 Вт без вентилятора и 400 Вт с вентилятором.
Монтаж и подключение
Входной разъем AC: CN1. Функциональные разъемы: CN95 и CN11. Разъем вентилятора: CN12. Выходные клеммы: CN2 и CN3. Предусмотрено подключение удаленного измерения напряжения по линиям +S и -S, а также сигнал PG и вход PS-ON.
Для монтажа требуется соблюдение требований заземления. В конструкции указано, что HS1, HS2, HS3 и HS4 не должны быть закорочены.
Примечания
- Все параметры, специально не указанные при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, измеряются при этих условиях.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, терминированной параллельно конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку допуска, регулировку линии и регулировку нагрузки.
- Для работы при низком входном напряжении может потребоваться дерейтинг; необходимо учитывать кривую снижения нагрузки.
- Ток утечки измеряется от первичной цепи к выходу DC.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; классы EMC тестировались на монтажной плате 360 мм × 360 мм толщиной 1 мм, а для класса II без FG — на плате 130 мм × 86,6 мм толщиной 1 мм. Окончательная установка должна быть подтверждена тестами EMC в составе конечного устройства.
- Температурный дерейтинг указан для 3,5 °C на 1000 м при использовании моделей с вентилятором и 5 °C на 1000 м для моделей без вентилятора на высоте более 2000 м.
