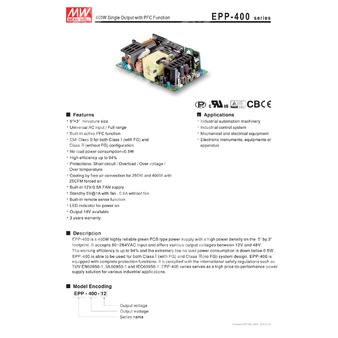

EPP-400-36 - импульсный источник питания 36 В для промышленной автоматики с PFC и полным набором защит.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| EPP | Серия источников питания с одним выходом и функцией PFC |
| 400 | Номинальная мощность 400 Вт |
| 36 | Выходное напряжение 36 В |
Назначение
EPP-400-36 — это высоконадежный источник питания в формате печатной платы, предназначенный для применения в промышленной автоматике, системах управления, измерительном и технологическом оборудовании, а также в электронной аппаратуре общего и промышленного назначения.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Встроенная активная коррекция коэффициента мощности.
- Высокий КПД.
- Очень низкое потребление мощности на холостом ходу при управлении PS-ON.
- Защиты от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение свободной конвекцией или принудительным воздушным потоком 25 CFM.
- Встроенный источник 12 В для вентилятора.
- Выход 5 VSB в режиме ожидания.
- Функция удалённой компенсации падения напряжения на проводах.
- Светодиодная индикация включения.
- Возможность работы на высоте до 5000 м.
Применение
- Промышленное автоматизированное оборудование.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
Описание
EPP-400-36 представляет собой источником питания серии EPP-400 с одним выходом и активной коррекцией коэффициента мощности. Серия рассчитана на промышленное применение и обеспечивает высокую удельную мощность при компактных габаритах корпуса 5" x 3". Модель рассчитана на номинальное выходное напряжение 36 В и входит в семейство, способное работать в диапазоне выходных напряжений от 12 В до 48 В в зависимости от исполнения.
Для модели EPP-400-36 в таблице спецификаций указаны параметры, соответствующие выходу 36 В: номинальный ток 11,2 А при охлаждении 25 CFM и 7 А при охлаждении конвекцией; номинальная мощность 403,2 Вт при 25 CFM и 252 Вт при конвекции. Выходная регулировка и системы защиты обеспечивают устойчивую работу в составе промышленного оборудования.
Источник питания выполнен в формате открытой печатной платы и может использоваться как в системах класса I с заземлением, так и в системах класса II без заземления в соответствии с условиями монтажа, приведёнными в документе.
Технические параметры
Выход
| Параметр | Значение для EPP-400-36 |
|---|
| Номинальное выходное напряжение | 36 В |
| Номинальный ток при 25 CFM | 11,2 А |
| Номинальный ток при конвекции | 7 А |
| Номинальная мощность при 25 CFM | 403,2 Вт |
| Номинальная мощность при конвекции | 252 Вт |
| Диапазон подстройки напряжения основного выхода | 34,2–37,8 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Допуск выходного напряжения | ±1,0% |
| Пульсации и шум | 250 мВ п-п |
| Время установки, нарастания | 1500 мс, 30 мс при 115 В AC на полной нагрузке; 1000 мс, 30 мс при 230 В AC на полной нагрузке |
| Время удержания | 12 мс при 115 В AC; 16 мс при 230 В AC |
| Защита от перегрузки | 105–135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 39,6–46,8 В; отключение выходного напряжения с последующим автоматическим восстановлением |
| Защита от перегрева | Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
Вход
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 80–264 В AC; 113–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, на полной нагрузке |
| Пусковой ток | 40 А при 115 В AC; 80 А при 230 В AC, холодный запуск |
| Потребляемый ток AC, тип. | 2,1 А при 230 В AC; 4,2 А при 115 В AC |
| Эффективность, тип. | 93% при 25 CFM; 93,5% при конвекции |
| Длительное удержание входного диапазона | Поддерживается полный диапазон универсального входа |
Функции
| Параметр | Значение |
|---|
| Выход 5 VSB | 5 В / 0,6 А без вентилятора; 1 А с вентилятором 25 CFM; допуск ±2%; пульсации 120 мВ п-п, максимум |
| Питание вентилятора | 12 В / 0,5 А; допуск -15%...+10% при основном выходе 35% от номинального тока (25 CFM) |
| Сигнал включения PS-ON | Включение: высокий уровень или более 2–5 В; выключение: низкий уровень или менее 0–0,5 В |
| Сигнал Power Good / Power Fail | TTL-сигнал переходит в высокий уровень через 10–500 мс после подачи питания; переходит в низкий уровень не менее чем за 1 мс до снижения Vo ниже 90% от номинала |
| Удалённая компенсация падения напряжения | Встроена |
| Световая индикация | Индикатор наличия выходного напряжения |
Эксплуатационные условия
| Параметр | Значение |
|---|
| Рабочая температура | От -30 до +70 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура и влажность хранения | От -40 до +85 °C; 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0–50 °C) |
| Вибрация | 10–500 Гц, 2 G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
Надёжность и массогабаритные данные
| Параметр | Значение |
|---|
| MTBF | 194,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 127 × 76,2 × 35 мм |
| Масса | 0,39 кг |
| Упаковка | 36 шт. / 15 кг / 0,96 куб. фута |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, IEC62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | < 0,75 мА / 240 В AC |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, CCC GB17625.1, GB/T9254, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; BS EN/EN61000-6-2; heavy industry level, criteria A; EAC TP TC 020 |
Разъёмы и подключение
| Обозначение | Назначение | Сведения |
|---|
| CN1 | Входной разъём AC | JST B3P-VH или эквивалент |
| CN2, CN3 | Выходные клеммы DC | Выходные клеммы, винт M3.5 Pan HD, 2 позиции, момент затяжки до 8 lbs-in (90 cNm) max. |
| CN11 | Функциональный разъём | TKP DH2I-2X2 или эквивалент |
| CN95 | Функциональный разъём | TKP DH2L-2X2 или эквивалент |
| CN12 | Разъём вентилятора | TKP 8812-2 или эквивалент |
Назначение выводов
| Разъём | Контакт | Назначение |
|---|
| CN1 | 1 | AC/N |
| CN1 | 2 | Не подключен |
| CN1 | 3 | AC/L |
| CN95 | 1 | 5VSB |
| CN95 | 2, 4 | DC COM |
| CN95 | 3 | PS-ON |
| CN11 | 1 | -S |
| CN11 | 2 | +S |
| CN11 | 3 | DC COM |
| CN11 | 4 | PG |
| CN2 | — | -V |
| CN3 | — | +V |
| CN12 | 1 | DC COM |
| CN12 | 2 | +12V |
Примечания
- Все параметры, специально не указанные в таблице, измерены при входе 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает настройку, регулирование по линии и по нагрузке.
- Для сохранения выходных параметров при пониженном входном напряжении может потребоваться снижение нагрузки; необходимо учитывать кривую дерейтирования.
- Ток утечки измеряется от первичной цепи к выходу постоянного тока.
- Питание относится к компоненту, который устанавливается в конечное оборудование. Испытания по ЭМС для классов I и II выполняются согласно условиям монтажа, приведённым в документе.
- Дерейтирование температуры окружающей среды для моделей с вентилятором и без вентилятора приведено в диаграмме.
- Кривая снижения мощности по входному напряжению приведена для работы при 60 Гц.
