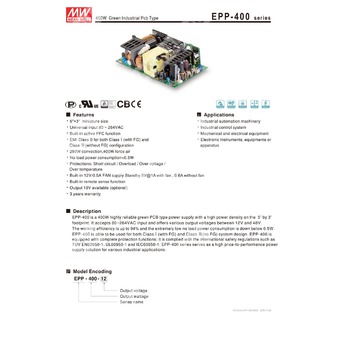

EPP-400-48 - импульсный источник питания 400 Вт с активной коррекцией коэффициента мощности и выходом 48 В для промышленной электроники.
Серия: EPP-400
Назначение: AC/DC источник питания открытого исполнения для промышленной автоматики, систем управления и электронного оборудования.
Расшифровка партномера
| Обозначение | Расшифровка |
| EPP | Серия источников питания Mean Well с активной коррекцией коэффициента мощности |
| 400 | Номинальная мощность 400 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Основные особенности
- Универсальный вход переменного тока 80–264 В AC.
- Диапазон входного постоянного напряжения 113–370 В DC.
- Активная коррекция коэффициента мощности.
- Высокий КПД до 94%.
- Малая потребляемая мощность на холостом ходу: менее 0,5 Вт при управлении PS_ON.
- Открытое исполнение для монтажа в составе конечного оборудования.
- Поддержка удалённого измерения напряжения на нагрузке.
- Сигнал наличия питания.
- Встроенный вспомогательный выход 5VSB.
- Встроенный вентиляторный источник 12 В для питания вентилятора.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Работа как в Class I, так и в Class II конфигурации.
Применение
- Промышленная автоматика.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
Описание
EPP-400-48 представляет собой высоконадежный импульсный источник питания мощностью 400 Вт в печатном исполнении с высокой удельной мощностью и универсальным входом 80–264 В AC. Модель рассчитана на промышленное применение и обеспечивает стабилизированное выходное напряжение 48 В при высоком КПД и низком потреблении на холостом ходу. Источник питания оснащён полным набором защитных функций и предназначен для интеграции в конечные устройства.
Технические параметры
Выход
| Параметр | Значение для EPP-400-48 |
| Выходное напряжение | 48 В |
| Номинальный ток | 8,4 А при 25CFM; 5,3 А при конвекции |
| Номинальная мощность | 403,2 Вт при 25CFM; 254,4 Вт при конвекции |
| Регулировка выходного напряжения | 45,6–50,4 В |
| Пределы напряжения настройки | 45,6–50,4 В |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Допуск выходного напряжения | ±1,0% |
| Пульсации и шум | 250 мВ п-п |
| Время установки, нарастания | 1000 мс, 30 мс при 230 В AC; 1500 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 16 мс при 230 В AC; 12 мс при 115 В AC при полной нагрузке |
Вход
| Параметр | Значение для EPP-400-48 |
| Диапазон входного напряжения | 80–264 В AC, 113–370 В DC |
| Диапазон частоты | 47–63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| КПД | 94% |
| Потребляемый ток | 2,1 А при 230 В AC; 4,2 А при 115 В AC |
| Пусковой ток | 80 А при 230 В AC; 40 А при 115 В AC, холодный старт |
| Ток утечки | Менее 0,75 мА при 240 В AC |
Функциональные цепи и сигналы
| Параметр | Значение для EPP-400-48 |
| Выход 5VSB | 5 В / 1 А с вентилятором, 0,6 А без вентилятора; допуск 2%; пульсации 120 мВ п-п макс. |
| Выход питания вентилятора | 12 В / 0,5 А для привода вентилятора; допуск -15%…+10% |
| Сигнал PS-ON | Включение: высокий уровень или >2…5 В; выключение: низкий уровень или <0…0,5 В |
| Сигнал Power Good / Power Fail | 500 мс > PG > 10 мс; высокий уровень формируется с задержкой 10–500 мс после запуска; низкий уровень появляется не менее чем за 1 мс до снижения Vo ниже 90% номинала |
Защита
| Функция | Параметры |
| Защита от перегрузки | 105–135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 52,8–62,4 В; отключение выхода, восстановление после перезапуска питания |
| Защита от перегрева | Отключение выхода, автоматическое восстановление после снижения температуры |
| Защита от короткого замыкания | Имеется |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20–90% RH, без конденсации |
| Температура хранения | -40…+85 °C |
| Влажность хранения | 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10–500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Высота эксплуатации | До 5000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и стандарты безопасности
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TÜV BS EN/EN62368-1, BS EN/EN60335-1, IEC62368-1, CCC GB4943.1, EAC TP TC 004 |
| ЭМС излучение | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, CCC GB17625.1, GB/T9254, EAC TP TC 020 |
| ЭМС помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; BS EN/EN61000-6-2; heavy industry level, criteria A; EAC TP TC 020 |
Габариты, масса и упаковка
| Параметр | Значение |
| Габариты | 127 × 76,2 × 35 мм |
| Масса | 0,39 кг |
| Упаковка | 36 шт. / 15 кг / 0,96 CUFT |
| MTBF | 194,1 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Примечания
- Все параметры, специально не указанные, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц полосой пропускания с использованием 12-дюймового скрученного провода, завершённого конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает настройку, регулировку по линии и по нагрузке.
- Для работы при пониженном входном напряжении может потребоваться снижение нагрузки; см. кривую дерейтирования.
- Ток прикосновения измеряется от первичной цепи к выходу постоянного тока.
- Источники питания рассматриваются как компонент, устанавливаемый в конечное оборудование. Для моделей Class I с FG EMC-тест выполняется на металлической пластине 360×360 мм толщиной 1 мм; для Class II без FG — на пластине 130×86,6 мм толщиной 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие ЭМС.
- Кривая снижения температуры окружающей среды рассчитана для моделей с вентилятором и без вентилятора.
- Режим снижения мощности при высокой температуре окружающей среды для моделей с вентилятором и без вентилятора действует при температуре выше 60 °C и до 70 °C.
