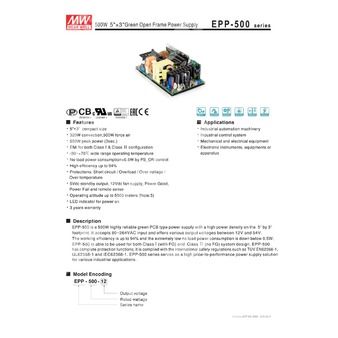

EPP-500-12 - открытый AC/DC источник питания на 12 В для промышленной аппаратуры.
Расшифровка партномера
| EPP | Серия открытых источников питания Mean Well |
| 500 | Номинальная мощность 500 Вт |
| 12 | Выходное напряжение 12 В |
Краткое описание
Компонент EPP-500-12 представляет собой высоконадёжный открытый импульсный источник питания промышленного исполнения с выходным напряжением 12 В и номинальной мощностью до 500 Вт. Устройство рассчитано на питание промышленной электроники, автоматики и электротехнических систем, где требуется компактный источник питания формата 5" × 3" с высокой эффективностью, широким диапазоном входного напряжения и набором встроенных защит.
Основные особенности
- Компактное исполнение 5" × 3".
- 320 Вт при естественном охлаждении и 500 Вт при принудительном воздушном охлаждении 25 CFM.
- Пиковая мощность 550 Вт в течение 3 с.
- ЭМС для конфигураций Class I и Class II.
- Широкий диапазон рабочей температуры: от -30 до +70 °C.
- Потребление без нагрузки менее 0,5 Вт при управлении PS_ON.
- КПД до 91%.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Выход 5 В standby, питание вентилятора 12 В, сигнал Power Good, удалённый вход PS_ON, remote sense.
- Высота эксплуатации до 5000 м.
- Индикатор наличия питания.
Области применения
- Промышленные автоматизированные системы.
- Системы промышленного управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
- Источник питания для оборудования PoE.
Описание
EPP-500-12 относится к серии EPP-500 — открытых источников питания Mean Well повышенной плотности мощности. Устройство принимает сетевое напряжение 80...264 В переменного тока и обеспечивает один основной выход 12 В, пригодный для питания электронных и электромеханических нагрузок в промышленной среде. Конструкция ориентирована на встраивание в конечную аппаратуру.
Серия характеризуется высокой энергетической эффективностью, низким уровнем холостого потребления и наличием полного набора защитных функций. Реализованы контроль включения PS_ON, сигнал Power Good/Power Fail, дежурный выход 5 В и отдельный выход питания вентилятора 12 В. Для повышения электромагнитной совместимости предусмотрены варианты применения в системах Class I с заземлением и Class II без заземления.
Расшифровка партномера
| Позиция | Значение |
| EPP | Серия |
| 500 | Номинальная мощность, 500 Вт |
| 12 | Номинальное выходное напряжение, 12 В |
Выходные параметры
| Номинальное выходное напряжение | 12 В |
| Выходной ток при охлаждении 25 CFM | 41,6 А |
| Выходной ток при естественном охлаждении | 26,7 А |
| Номинальная мощность при охлаждении 25 CFM | 499,2 Вт |
| Номинальная мощность при естественном охлаждении | 320,4 Вт |
| Пиковая мощность | 550 Вт |
| Диапазон регулировки выходного напряжения | 11,4...12,6 В |
| Точность стабилизации напряжения | ±3,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Пульсации и шум | 200 мВ п-п |
Входные параметры
| Диапазон входного напряжения | 80...264 В AC |
| Диапазон входного напряжения постоянного тока | 113...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC при полной нагрузке |
| КПД, тип. | 91% |
| Пусковой ток, тип. | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Ток потребления по сети, тип. | 5,8 А при 115 В AC; 2,9 А при 230 В AC |
| Ток утечки | < 0,75 мА при 240 В AC |
Функциональные сигналы и вспомогательные цепи
| Дежурный выход 5 В | 5 В при 0,6 А без вентилятора; 1 А с вентилятором 25 CFM; допуск ±2%; пульсации 120 мВ п-п max. |
| Питание вентилятора | 12 В при 0,5 А для привода вентилятора; допуск -15%...+10% при токе основной нагрузки 20% (25 CFM) |
| Вход PS_ON | Включение: логический высокий уровень или > 2...5 В; выключение: логический низкий уровень или < 0...0,5 В |
| Power Good / Power Fail | TTL-сигнал переходит в высокий уровень с задержкой 10...500 мс после включения; переходит в низкий уровень не менее чем за 1 мс до снижения Vo ниже 90% номинала |
Защиты
| Перегрузка | 105...135% от номинальной выходной мощности |
| Тип защиты от перегрузки | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,2...15,6 В |
| Тип защиты от перенапряжения | Hiccup mode, автоматическое восстановление после устранения неисправности |
| Перегрев | Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
Эксплуатационные условия
| Рабочая температура | -30...+70 °C |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
| Температура хранения | -40...+85 °C |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | UL62368-1, TUV EN62368-1, EN60335-1, IEC62368-1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| ЭМС излучение | BS EN/EN55032(CISPR32), CNS13438 |
| Проводимые помехи | Class B для Class I с FG; Class A для Class II без FG |
| Излучаемые помехи | Class A |
| Гармонические токи | BS EN/EN61000-3-2, Class A |
| Пульсация напряжения сети | BS EN/EN61000-3-3 |
| ESD | Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотная восприимчивость | Уровень 3, критерий A |
| EFT/пакетные помехи | Уровень 3, критерий A |
| Импульсные помехи | Уровень 4, 2 кВ L-N, критерий A |
| Проводимая восприимчивость | Уровень 3, критерий A |
| Магнитное поле | Уровень 4, критерий A |
| Провалы и прерывания напряжения | >95% провал, 0,5 периода; 30% провал, 25 периодов; >95% прерывание, 250 периодов |
Надёжность, размеры и упаковка
| MTBF | 194,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 41 мм |
| Габариты в дюймах | 5 × 3 × 1,61 дюйма |
| Масса нетто | 0,46 кг |
| Количество в упаковке | 30 шт. |
| Масса упаковки | 14,8 кг |
| Объём упаковки | 0,96 куб. фута |
Примечания
- Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого провода и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование линии и регулирование нагрузки.
- Для работы при низком входном напряжении может потребоваться снижение нагрузки. Для подробностей следует использовать кривую дерейтирования.
- При температуре окружающей среды 3,5 °C/1000 м для моделей с вентилятором и 5 °C/1000 м для моделей без вентилятора при высоте более 2000 м (6500 ft) требуется снижение мощности.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Испытания ЭМС в конфигурации Class I с FG выполняются на монтажной плате из металла размером 360 мм × 360 мм и толщиной 1 мм. Конечное оборудование должно дополнительно подтверждать соответствие требованиям ЭМС.
