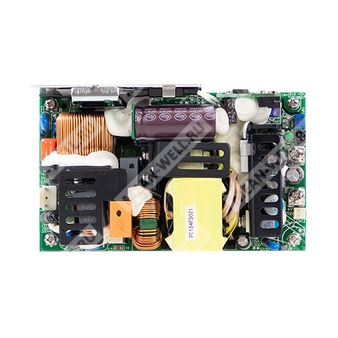

EPP-500-15
EPP-500-15 - открытый импульсный источник питания на 500 Вт с выходным напряжением 15 В для промышленной аппаратуры.
Расшифровка партномера
| Элемент обозначения | Значение |
| EPP | Серия открытых источников питания Mean Well |
| 500 | Номинальная мощность серии: 500 Вт |
| 15 | Номинальное выходное напряжение: 15 В |
Назначение и особенности
Серия EPP-500 представляет собой высоконадежные открытые источники питания печатного исполнения с высокой удельной мощностью для промышленного применения. Модель EPP-500-15 обеспечивает выходное напряжение 15 В и предназначена для питания промышленной автоматики, систем управления, измерительной и электронной аппаратуры.
Устройство поддерживает работу как в конфигурации Class I с подключением защитного заземления, так и в конфигурации Class II без защитного заземления. Предусмотрены встроенные функции защиты, дополнительные сервисные выходы и удаленное управление включением.
Области применения
- Промышленная автоматика
- Промышленные системы управления
- Механическое и электрическое оборудование
- Электронные приборы, устройства и аппаратура
- Питающее оборудование для PoE
Описание
EPP-500-15 — это высоконадежный зеленый источник питания открытого исполнения на печатной плате с высокой плотностью мощности в форм-факторе 5″×3″. Он рассчитан на входное напряжение 80…264 В переменного тока и обеспечивает различные выходные напряжения в зависимости от исполнения серии, включая модель на 15 В.
Коэффициент полезного действия достигает 94%, а потребление на холостом ходу снижено до уровня ниже 0,5 Вт при управлении PS_ON. Источник питания может использоваться в системах класса I и класса II. Встроены защиты от короткого замыкания, перегрузки, перенапряжения и перегрева. Имеются выход 5 В дежурного питания, выход питания вентилятора 12 В, сигнал Power Good / Power Fail и удаленное управление включением.
Технические параметры
Выходные параметры
| Параметр | Значение для EPP-500-15 |
| Номинальное выходное напряжение | 15 В |
| Выходной ток при конвекционном охлаждении | 21,3 А |
| Выходной ток при охлаждении 25 CFM | 33,3 А |
| Номинальная мощность при конвекционном охлаждении | 319,5 Вт |
| Номинальная мощность при 25 CFM | 499,5 Вт |
| Пиковая мощность (3 с) | 550 Вт |
| Регулировка выходного напряжения | 13,2…15,6 В |
| Допуск выходного напряжения | ±3,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 200 мВ пик-пик |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В переменного тока; 113…370 В постоянного тока |
| Диапазон частоты сети | 47…63 Гц |
| Коэффициент мощности | PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC на полной нагрузке |
| КПД типовой | 92% при 25 CFM; 93,5% при конвекции |
| Пусковой ток типовой | 40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Потребляемый ток AC типовой | 5,8 А при 115 В AC; 2,9 А при 230 В AC |
| Ток утечки | <0,75 мА при 240 В AC |
| Время запуска | 1500 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 10 мс при 115 В AC на полной нагрузке |
Функциональные сигналы и вспомогательные выходы
| Параметр | Значение |
| Дежурный выход 5 В | 5 В при 0,6 А без вентилятора, 1 А с вентилятором 25 CFM |
| Допуск дежурного выхода | ±2% |
| Пульсации дежурного выхода | 120 мВ пик-пик максимум |
| Питание вентилятора | 12 В при 0,5 А для привода вентилятора |
| Сигнал включения PS-ON | Включение: высокий уровень, более 2…5 В; выключение: низкий уровень или 0…0,5 В |
| Сигнал Power Good / Power Fail | PG появляется с задержкой 10…500 мс после запуска; переходит в низкий уровень минимум за 1 мс до падения Vo ниже 90% от номинала |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 105…135% от номинальной выходной мощности; режим hiccup с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 16,5…19,5 В |
| Защита от перегрева | Выключение выходного напряжения с автоматическим восстановлением после снижения температуры |
| Защита от короткого замыкания | Режим hiccup с автоматическим восстановлением после устранения неисправности |
Условия эксплуатации
| Параметр | Значение |
| Рабочая влажность | 20…90% RH без конденсации |
| Рабочая температура | -30…+70 °C |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
| Температура хранения | -40…+85 °C |
Электрическая прочность и изоляция
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV EN62368-1, EN60335-1, IEC62368-1, EAC TP TC 004 |
| Испытательное напряжение I/P-O/P | 3 кВ AC |
| Испытательное напряжение I/P-FG | 2 кВ AC |
| Испытательное напряжение O/P-FG | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС
| Параметр | Стандарт | Уровень / примечание |
| Кондуктивные помехи | BS EN/EN55032 (CISPR32), CNS13438 | Класс I: класс B; класс II: класс A |
| Излучаемые помехи | BS EN/EN55032 (CISPR32), CNS13438 | Класс A |
| Гармонические составляющие тока | BS EN/EN61000-3-2 | Класс A |
| Фликер напряжения | BS EN/EN61000-3-3 | ----- |
ЭМС устойчивость
| Параметр | Стандарт | Уровень / примечание |
| Электростатический разряд | BS EN/EN61000-4-2 | Уровень 3, 8 кВ по воздуху; уровень 2, 4 кВ контакт, критерий A |
| Радиочастотное излучаемое поле | BS EN/EN61000-4-3 | Уровень 3, критерий A |
| Быстрые переходные процессы / всплески | BS EN/EN61000-4-4 | Уровень 3, критерий A |
| Скачки напряжения | BS EN/EN61000-4-5 | Уровень 4, 2 кВ L-N, критерий A |
| Кондуктивная помехоустойчивость | BS EN/EN61000-4-6 | Уровень 3, критерий A |
| Магнитное поле | BS EN/EN61000-4-8 | Уровень 4, критерий A |
| Провалы и прерывания напряжения | BS EN/EN61000-4-11 | >95% провал: 0,5 периода; 30% провал: 25 периодов; >95% прерывание: 250 периодов |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 194,1 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габариты | 127 × 76,2 × 41 мм |
| Размер в дюймах | 5 × 3 × 1,61 дюйма |
| Масса нетто | 0,46 кг |
| Количество в упаковке | 30 шт. |
| Масса брутто упаковки | 14,8 кг |
| Объем упаковки | 0,96 куб. фута |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- Номинальная мощность может быть снижена при низком входном напряжении. Для подробностей следует учитывать кривую дерейтингa.
- Температура окружающей среды для дерейтингa: 3,5 °C/100 м для моделей с вентилятором и 5 °C/100 м для моделей конвекционного охлаждения при высоте более 2000 м.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС в конфигурации Class I с FG выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм с заземлением. При необходимости следует опираться на требования испытаний ЭМС для компонентных источников питания.
Краткая сводка по модели EPP-500-15
Модель EPP-500-15 представляет собой 500-ваттный открытый источник питания промышленного назначения с номинальным выходом 15 В, поддержкой удаленного включения, дежурным выходом 5 В, сигналами PG/PS-ON и полным набором защит для встраиваемых систем.
