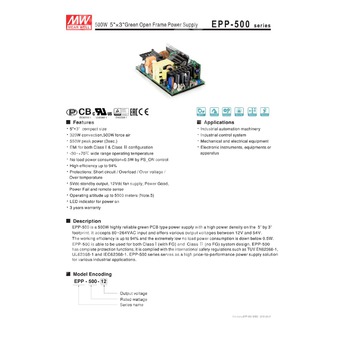

EPP-500-24 - открытый импульсный источник питания 24 В для промышленной автоматики и оборудования.
Расшифровка партномера
| EPP |
Серия открытых источников питания Mean Well EPP |
| 500 |
Номинальная мощность 500 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
Назначение
EPP-500-24 представляет собой высоконадежный открытый AC/DC источник питания промышленного исполнения мощностью 500 Вт с коррекцией коэффициента мощности, предназначенный для питания электронных и электротехнических систем, а также аппаратуры промышленного и технологического назначения.
Особенности
- Компактное исполнение 5" × 3".
- Выходная мощность до 500 Вт при принудительном обдуве 25 CFM.
- Выходная мощность 321 Вт при естественной конвекции.
- Пиковая мощность 550 Вт в течение 3 с.
- Работа в сетях 80…264 В переменного тока и 113…370 В постоянного тока.
- Активная коррекция коэффициента мощности.
- Высокий КПД.
- Отсутствие потребления мощности в режиме холостого хода менее 0,5 Вт при управлении PS-ON.
- Выход 5 В standby, выход 12 В для вентилятора, сигнал Power Good, дистанционное включение.
- Защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Индикатор наличия питания.
- Работа на высоте до 5000 м.
- Подходит для систем класса I с FG и класса II без FG.
Области применения
- Промышленная автоматика.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, устройства и аппаратура.
- Устройства электропитания для PoE.
Описание
EPP-500-24 относится к серии высокоплотных открытых источников питания на печатной плате. Устройство рассчитано на входное напряжение 80…264 В переменного тока и обеспечивает стабилизированное выходное напряжение 24 В. Конструкция ориентирована на применение в промышленной аппаратуре, где требуются компактность, высокий КПД, корректная работа в широком диапазоне сетевого напряжения и наличие полного набора защитных функций.
Модель обеспечивает работу как в системах класса I с подключением защитного заземления, так и в системах класса II без защитного заземления. Для управления предусмотрены сигналы дистанционного включения PS-ON и сигнал Power Good / Power Fail. Также предусмотрен вспомогательный выход 5 VSB и питание вентилятора 12 В.
Параметры по выходу
| Номинальное выходное напряжение |
24 В |
| Выходной ток при обдуве 25 CFM |
20,8 А |
| Выходной ток при естественной конвекции |
13,4 А |
| Номинальная мощность при обдуве 25 CFM |
499,2 Вт |
| Номинальная мощность при естественной конвекции |
321 Вт |
| Пиковая мощность |
550 Вт |
| Диапазон подстройки напряжения основного выхода |
22,8…25,2 В |
| Допуск по выходному напряжению |
±2,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Пульсации и шум |
200 мВ п-п |
Параметры входа
| Диапазон входного напряжения |
80…264 В AC / 113…370 В DC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности |
PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД типовой |
93% при 25 CFM; 93,5% при естественной конвекции |
| Пусковой ток |
40 А при 115 В AC; 80 А при 230 В AC, холодный старт |
| Потребляемый ток по сети, типовой |
2,9 А при 230 В AC; 5,8 А при 115 В AC |
| Ток утечки |
<0,75 мА / 240 В AC |
Функциональные параметры
| Выход 5 VSB |
5 В / 0,6 А без вентилятора; 1 А с вентилятором 25 CFM; допуск ±2%; пульсации 120 мВ п-п (макс.) |
| Выход питания вентилятора |
12 В / 0,5 А |
| Сигнал PS-ON |
Включение: высокий уровень > 2…5 В; выключение: низкий уровень < 0…0,5 В |
| Сигнал Power Good / Power Fail |
Задержка включения 10…500 мс после подачи питания; переход в низкий уровень минимум за 1 мс до падения Vo ниже 90% от номинала |
| Время задержки включения и нарастания |
1000 мс / 30 мс при 230 В AC; 1500 мс / 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
10 мс / 230 В AC; 10 мс / 115 В AC, при полной нагрузке |
Защиты
| Перегрузка |
105…135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение |
26,4…31,2 В; режим hiccup, автоматическое восстановление после устранения неисправности |
| Перегрев |
Отключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Короткое замыкание |
Защита реализована, восстановление автоматическое после устранения аварии |
Условия эксплуатации
| Рабочая температура |
−30…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура хранения |
−40…+85 °C |
| Температурный коэффициент |
±0,03% / °C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2 G, по 10 мин на цикл, 60 мин по осям X, Y, Z |
| Рабочая высота |
до 5000 м |
Электрическая прочность и изоляция
| Стандарты безопасности |
UL62368-1, TUV EN62368-1, EN60335-1, IEC62368-1, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), CNS13438 |
| Проводимые помехи |
Класс B при конфигурации Class I с FG; класс A при конфигурации Class II без FG |
| Гармонические составляющие тока |
BS EN/EN61000-3-2, класс A |
| Колебания напряжения |
BS EN/EN61000-3-3 |
| ЭСР |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт, критерий A |
| Устойчивость к радиочастотному полю |
Уровень 3, критерий A |
| Быстрые переходные процессы |
Уровень 3, критерий A |
| Импульсные помехи |
Уровень 4, 2 кВ L-N, критерий A |
| Проводимая помехоустойчивость |
Уровень 3, критерий A |
| Магнитное поле |
Уровень 4, критерий A |
| Провалы и прерывания напряжения |
>95% провал 0,5 периода, 30% провал 25 периодов, >95% прерывание 250 периодов |
Надежность, размеры и упаковка
| MTBF |
194,1 тыс. ч минимум, по MIL-HDBK-217F (25 °C) |
| Габариты |
127 × 76,2 × 41 мм |
| Габариты в дюймах |
5 × 3 × 1,61 дюйма |
| Масса нетто |
0,46 кг |
| Количество в упаковке |
30 шт. |
| Масса брутто |
14,8 кг |
| Объём упаковки |
0,96 куб. фута |
Примечания
- Все параметры, специально не оговоренные отдельно, измеряются при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового витого двухпроводного кабеля, оконечного конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку, регулирование по линии и по нагрузке.
- При низком входном напряжении может потребоваться снижение нагрузки; для деталей следует использовать кривую дерейтирования.
- Температура окружающей среды учитывает снижение мощности для моделей с вентилятором и без вентилятора при высоких температурах выше 2000 м.
- Источник питания является компонентом, предназначенным для установки в конечное оборудование.
- Испытания EMI в конфигурации Class I с FG выполняются при монтаже на металлическую пластину 360 × 360 мм толщиной 1 мм с зазором 10 мм; для обеспечения соответствия EMC необходимо подтверждение в составе конечного изделия.
- Клеммы HS1, HS2, HS3, HS4 не допускается замыкать между собой.
