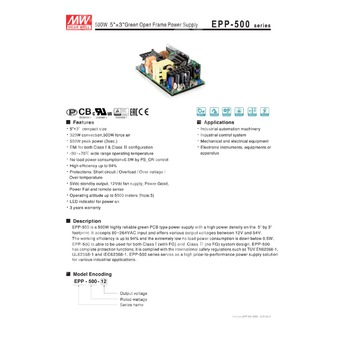

EPP-500-27 - открытый импульсный источник питания 500 Вт для промышленной аппаратуры с выходом 27 В.
Расшифровка партномера
| EPP |
Серия открытых источников питания Mean Well EPP |
| 500 |
Номинальная мощность серии: 500 Вт |
| 27 |
Номинальное выходное напряжение: 27 В |
Назначение и особенности
Источник питания EPP-500-27 предназначен для построения промышленных и приборных систем, требующих компактного открытого AC/DC модуля с высокой удельной мощностью, активной коррекцией коэффициента мощности и поддержкой как конвекционного охлаждения, так и принудительного обдува.
Изделие относится к серии EPP-500, рассчитано на установку в конечное оборудование и обеспечивает один основной выход 27 В. Конструкция предусматривает функции дистанционного включения, сигналы Power Good/Power Fail, выход 5 V standby, питание вентилятора 12 В, а также полный набор защит: от перегрузки, перенапряжения и перегрева.
Сферы применения
- оборудование промышленной автоматизации;
- системы промышленного управления;
- механическое и электротехническое оборудование;
- электронные приборы и аппаратура;
- оборудование питания PoE.
Выход
| Номинальное выходное напряжение |
27 В |
| Выходной ток при 25 CFM |
18,5 А |
| Выходной ток при конвекции |
11,9 А |
| Номинальная мощность при 25 CFM |
499,5 Вт |
| Номинальная мощность при конвекции |
321,3 Вт |
| Диапазон подстройки основного выхода |
25,6…28,4 В |
| Стабилизация по линии |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
| Время установки и нарастания |
1500 мс, 30 мс / 115 ВAC; 1000 мс, 30 мс / 230 ВAC при полной нагрузке |
| Время удержания |
10 мс / 115 ВAC; 10 мс / 230 ВAC при полной нагрузке |
| Пульсации и шум |
200 мВ п-п |
| Допуск выходного напряжения |
±2,0% |
Вход
| Диапазон входного напряжения |
80…264 ВAC; 113…370 ВDC |
| Диапазон частоты сети |
47…63 Гц |
| Коэффициент мощности |
PF > 0,94 при 230 ВAC; PF > 0,98 при 115 ВAC при полной нагрузке |
| КПД тип. |
93,5% / 94% |
| Потребляемый ток AC тип. |
5,8 А / 115 ВAC; 2,9 А / 230 ВAC |
| Пусковой ток тип. |
40 А / 115 ВAC; 80 А / 230 ВAC, холодный старт |
| Ток утечки |
<0,75 мА / 240 ВAC |
Защита
| Перегрузка |
105…135% от номинальной выходной мощности; режим hiccup, восстановление автоматическое после устранения неисправности |
| Перенапряжение |
29,7…35,1 В; режим hiccup, восстановление автоматическое после устранения неисправности |
| Перегрев |
Отключение выходного напряжения, автоматическое восстановление после снижения температуры |
Функции
| Выход 5 V standby |
5 В / 0,6 А без вентилятора; 1 А с вентилятором 25 CFM; допуск ±2%; пульсации 120 мВ п-п макс. |
| Выход питания вентилятора 12 В |
12 В / 0,5 А для питания вентилятора; допуск -15%…+10% при основном выходе на 20% номинального тока (25 CFM) |
| Сигнал PS-ON |
Включение: высокий уровень или >2…5 В; выключение: низкий уровень или <0…0,5 В |
| Power Good / Power Fail |
TTL-сигнал становится высоким с задержкой 10…500 мс после подачи питания; становится низким минимум за 1 мс до снижения Vo ниже 90% от номинала; соотношение 500 мс > PG > 10 мс |
Условия эксплуатации
| Рабочая влажность |
20…90% RH, без конденсации |
| Рабочая температура |
-30…+70 °C, с учетом кривой дерейтирования |
| Температура хранения |
-40…+85 °C |
| Температурный коэффициент |
±0,03%/°C (0…50 °C) |
| Вибрация |
10…500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота |
5000 м |
Электрическая прочность и изоляция
| Стандарты безопасности |
UL62368-1, TUV EN62368-1, EN60335-1, IEC62368-1, BS EN / BS EN, EAC TP TC 004 |
| Испытательное напряжение |
I/P-O/P: 3 кВAC; I/P-FG: 2 кВAC; O/P-FG: 0,5 кВAC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG: 100 МОм / 500 ВDC / 25 °C / 70% RH |
ЭМС
| Помехоэмиссия |
BS EN/EN55032 (CISPR32), CNS13438 |
| Проводимые помехи |
Класс A: Class I с FG; Class A: Class II без FG |
| Излучаемые помехи |
Класс A: Class I с FG; Class A: Class II без FG |
| Гармонические токи |
BS EN/EN61000-3-2, класс A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| ESD |
BS EN/EN61000-4-2, уровень 3: 8 кВ воздух; уровень 2: 4 кВ контакт, критерий A |
| Радиочастотная восприимчивость |
BS EN/EN61000-4-3, уровень 3, критерий A |
| EFT / Burst |
BS EN/EN61000-4-4, уровень 3, критерий A |
| Помехоустойчивость по проводимости |
BS EN/EN61000-4-6, уровень 3, критерий A |
| Скачки напряжения |
BS EN/EN61000-4-5, уровень 4: 2 кВ L-N, критерий A |
| Магнитное поле |
BS EN/EN61000-4-8, уровень 4, критерий A |
| Провалы и прерывания |
>95% провал 0,5 периода; 30% провал 25 периодов; >95% прерывание 250 периодов |
Надежность, габариты и упаковка
| MTBF |
194,1 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
| Габариты |
127 × 76,2 × 41 мм |
| Габариты в дюймах |
5 × 3 × 1,61 дюйма |
| Масса нетто |
0,46 кг |
| Количество в упаковке |
30 шт. |
| Масса брутто |
14,8 кг |
| Объём упаковки |
0,96 CUFT |
Кривые снижения мощности
При конвекционном охлаждении допустимая мощность составляет 320 Вт при 230 ВAC и 310 Вт при 115 ВAC. При принудительном обдуве вентилятором 25 CFM доступна полная мощность 500 Вт.
При повышении температуры окружающей среды требуется дерейтирование согласно кривой снижения нагрузки; при понижении входного напряжения до 115 ВAC также применяется ограничение мощности по соответствующей кривой.
Примечания
- Все параметры, специально не оговоренные отдельно, измеряются при входном напряжении 230 ВAC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймового витого двухпроводного щупа с параллельным конденсатором 0,1 мкФ и 47 мкФ.
- Допуск включает установку, регулирование по линии и регулирование по нагрузке.
- При низком входном напряжении может потребоваться дерейтирование. Следует проверять кривую снижения мощности для подробностей.
- Дерейтирование окружающей температуры 3,5 °C/1000 м для вентиляторных моделей и 5 °C/1000 м для моделей с конвекционным охлаждением при высоте эксплуатации выше 2000 м (6500 ft).
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. Испытания ЭМС для Class I с FG выполнены при монтаже на 360 мм × 360 мм металлической пластине толщиной 1 мм. Конечное оборудование должно подтверждать соответствие требованиям ЭМС.
- Для выполнения испытаний ЭМС рекомендуется обращаться к испытаниям ЭМС компонентных источников питания, если это применимо.
