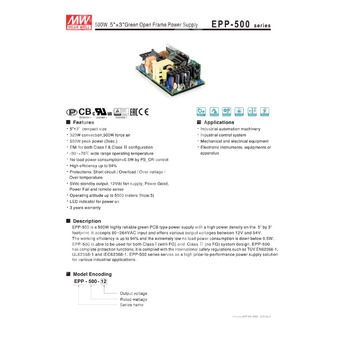

EPP-500-48 - открытый импульсный источник питания 48 В мощностью 500 Вт для промышленного применения.
Расшифровка партномера
| Позиция |
Расшифровка |
| EPP |
Серия открытых источников питания Mean Well EPP |
| 500 |
Номинальная мощность серии: 500 Вт |
| 48 |
Номинальное выходное напряжение: 48 В |
Краткое назначение
Источник питания EPP-500-48 предназначен для преобразования сетевого переменного или постоянного напряжения в стабилизированное выходное напряжение 48 В для промышленной аппаратуры, систем управления и оборудования автоматизации.
Особенности
- Компактное открытое исполнение с габаритами 5" × 3".
- Работа от сети 80–264 В переменного тока и 113–370 В постоянного тока.
- Номинальная выходная мощность до 500 Вт.
- Пиковая мощность 550 Вт в течение 3 секунд.
- Высокий КПД до 94%.
- Малое потребление без нагрузки: менее 0,5 Вт при управлении PS-ON.
- Применение в схемах Class I с заземлением и Class II без заземления.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение, перегрев.
- Выход 5 В дежурного питания, выход питания вентилятора 12 В, сигнал PS-ON, сигнал Power Good / Power Fail, удалённая обратная связь.
- Работа на высоте до 5000 м.
Области применения
- Промышленная автоматика.
- Системы промышленного управления.
- Механическое и электрическое оборудование.
- Электронные приборы, устройства и аппаратура.
- Оборудование питания PoE.
Описание
EPP-500-48 представляет собой высоконадежный источник питания открытого типа на печатной плате с высокой удельной мощностью. Устройство рассчитано на питание промышленной аппаратуры от сети 80–264 В AC и обеспечивает стабилизированное напряжение 48 В при высокой эффективности и низком потреблении на холостом ходу.
Серия EPP-500 допускает использование как в системах Class I с функциональным заземлением, так и в системах Class II без заземления. Конструкция и электромагнитные характеристики ориентированы на промышленное оборудование, где требуются устойчивость к помехам, надежная работа и компактные размеры.
Расшифровка модели
EPP-500-48: EPP — серия; 500 — номинальная мощность; 48 — номинальное выходное напряжение 48 В.
Электрические параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
48 В |
| Диапазон подстройки основного выхода |
45,6–50,4 В |
| Номинальная выходная мощность при 25 CFM |
499,2 Вт |
| Номинальная выходная мощность при конвекционном охлаждении |
321,6 Вт |
| Пиковая мощность (3 с) |
550 Вт |
| Максимальный выходной ток при 25 CFM |
10,4 А |
| Максимальный выходной ток при конвекционном охлаждении |
6,7 А |
| Пульсации и шум |
200 мВ п-п |
| Допуск выходного напряжения |
±1,0% |
| Линиeйная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±1,0% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
80–264 В AC / 113–370 В DC |
| Диапазон входной частоты |
47–63 Гц |
| Коэффициент мощности |
PF > 0,94 при 230 В AC; PF > 0,98 при 115 В AC, при полной нагрузке |
| КПД типовой |
94% |
| Пусковой ток |
80 А при 230 В AC; 40 А при 115 В AC, холодный пуск |
| Потребляемый ток сети, типовой |
2,9 А при 230 В AC |
| Ток утечки |
<0,75 мА при 240 В AC |
| Время включения, установления и удержания |
1500 мс, 30 мс при 115 В AC; 1000 мс, 30 мс при 230 В AC, при полной нагрузке |
| Время удержания |
10 мс при 115 В AC; 10 мс при 230 В AC, при полной нагрузке |
Выходные параметры и функции
| Параметр |
Значение |
| Основной выход |
48 В |
| Дежурный выход |
5 В, 0,6 А без вентилятора; 1 А с вентилятором 25 CFM |
| Питание вентилятора |
12 В, 0,5 А |
| Сигнал PS-ON |
Включение при «High» или >2–5 В; выключение при «Low» или <0–0,5 В |
| Сигнал Power Good / Power Fail |
TTL-сигнал становится высоким с задержкой 10–500 мс после запуска; становится низким минимум за 1 мс до снижения Vo ниже 90% номинала |
| Управление удалённой обратной связью |
Да |
Защита
| Вид защиты |
Уставка / характер |
| Перегрузка |
105–135% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения аварии |
| Перенапряжение |
52,8–62,4 В; режим hiccup, автоматическое восстановление после устранения аварии |
| Перегрев |
Выключение выходного напряжения; автоматическое восстановление после снижения температуры |
| Короткое замыкание |
Режим hiccup, автоматическое восстановление после устранения неисправности |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
−30…+70 °C |
| Рабочая влажность |
20–90% RH, без конденсации |
| Температура хранения |
−40…+85 °C |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота |
5000 м |
Электромагнитная совместимость и безопасность
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV EN62368-1, BS EN/EN60335-1, IEC62368-1, EAC TP TC 004 |
| Испытательное напряжение |
Вход–выход: 3 кВ AC; вход–PE: 2 кВ AC; выход–PE: 0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
| Проводимые помехи |
BS EN/EN55032 (CISPR32), CNS13438; Class B для Class I с FG, Class A для Class II без FG |
| Излучаемые помехи |
BS EN/EN55032 (CISPR32), CNS13438; Class A |
| Гармонические составляющие тока |
BS EN/EN61000-3-2; Class A |
| Фликер напряжения |
BS EN/EN61000-3-3 |
| ESD |
Уровень 3, 8 кВ воздух; уровень 2, 4 кВ контакт; критерий A |
| Радиочастотное излучение |
Уровень 3, критерий A |
| Быстрые переходные процессы |
Уровень 3, критерий A |
| Импульсные перенапряжения |
Уровень 4, 2 кВ L-N, критерий A |
| Проводимая помехоустойчивость |
Уровень 3, критерий A |
| Магнитное поле |
Уровень 4, критерий A |
| Провалы и прерывания напряжения |
>95% провал: 0,5 периода; 30% провал: 25 периодов; >95% прерывания: 250 периодов |
Надёжность, размеры и упаковка
| Параметр |
Значение |
| MTBF |
194,1 тыс. часов минимум, по MIL-HDBK-217F (25 °C) |
| Габариты |
127 × 76,2 × 41 мм |
| Габариты в дюймах |
5 × 3 × 1,61 inch |
| Масса нетто |
0,46 кг |
| Количество в упаковке |
30 шт. |
| Масса брутто |
14,8 кг |
| Объём упаковки |
0,96 CUFT |
Примечания
- Все параметры, специально не оговорённые, измеряются при 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием 12-дюймового скрученного экранированного провода и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск на установку, регулирование по линии и регулирование по нагрузке.
- Снижение мощности может требоваться при низком входном напряжении. Для подробностей следует использовать кривую дерating.
- Понижение мощности по температуре зависит от вентиляции и условий установки.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование.
