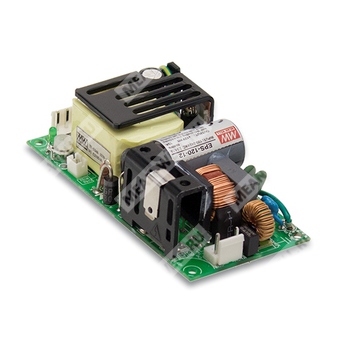

EPS-120-12 - импульсный источник питания с одним выходом 12 В для промышленного применения.
Расшифровка партномера
| Обозначение | Расшифровка |
| EPS | Серия импульсных источников питания Mean Well |
| 120 | Номинальная мощность 120 Вт |
| 12 | Выходное напряжение 12 В |
Краткое описание
EPS-120-12 — это высоконадежный источник питания печатного исполнения с одной выходной линией 12 В, предназначенный для промышленной автоматики, систем управления и электронной аппаратуры.
Серия EPS-120 представляет собой компактные AC/DC источники питания с универсальным входом, высоким КПД и полным набором защит. Для исполнения EPS-120-12 характерны выход 12 В, мощность до 120 Вт при принудительном обдуве и 84 Вт при естественной конвекции.
Особенности
- Миниатюрное исполнение 4" × 2".
- Универсальный вход переменного тока.
- Совместимость с системами класса I (с FG) и класса II (без FG).
- Потребление на холостом ходу менее 0,3 Вт.
- Высокий КПД до 91%.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение свободной конвекцией или принудительным воздушным потоком 10 CFM.
- Встроенный источник питания вентилятора 12 В/0,5 А.
- Светодиодный индикатор включения.
- Работа на высоте до 5000 м.
- Компактный форм-фактор для промышленного монтажа на плату.
Применение
- Промышленное оборудование и автоматизация.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные измерительные приборы и аппаратура.
Описание
EPS-120-12 — высоконадежный зеленый источник питания на печатной плате с высокой удельной мощностью для платформы габаритом 4" × 2". Он рассчитан на питание от сети 80...264 В переменного тока и обеспечивает номинальное выходное напряжение 12 В постоянного тока. Серия ориентирована на применение в промышленной электронике, где требуются компактность, стабильность параметров и наличие полного набора защит.
Для версии 12 В предусмотрены режимы работы с естественной конвекцией и с принудительным охлаждением. При использовании внешнего вентилятора 10 CFM источник способен отдавать полную мощность 120 Вт. При работе без вентилятора допустимая мощность составляет 84 Вт.
Источник поддерживает конфигурации систем класса I и класса II. Конструктивно предусмотрены встроенный вентиляторный выход 12 В, световая индикация включения и подключение через разъемы серии JST.
Параметры
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток при 10 CFM | 10 А |
| Номинальный выходной ток при естественной конвекции | 7,0 А |
| Номинальная мощность при 10 CFM | 120 Вт |
| Номинальная мощность при естественной конвекции | 84 Вт |
| Регулировка выходного напряжения | 11,4...12,6 В |
| Допуск выходного напряжения | ±2,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум, максимум | 120 мВ п-п |
| Время установки, нарастания | 500 мс, 30 мс при 230 В AC |
| Время установки, нарастания | 500 мс, 30 мс при 115 В AC |
| Время удержания | 50 мс при 230 В AC |
| Время удержания | 10 мс при 115 В AC |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80...264 В AC, 113...370 В DC |
| Диапазон частоты сети | 47...63 Гц |
| Потребляемый ток при 115 В AC | 2,1 А |
| Потребляемый ток при 230 В AC | 1,2 А |
| Пусковой ток, холодный старт | 30 А при 115 В AC; 60 А при 230 В AC |
| Потребляемая мощность без нагрузки | <0,3 Вт |
| КПД, тип. | 88% |
Защита
| Параметр | Значение |
| Перегрузка | 115...150% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 13,2...15,6 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения с последующим повторным включением |
| Защита от перегрева | Отключение выходного напряжения с последующим повторным включением |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20...90% RH, без конденсации |
| Рабочая температура | -30...+70 °C |
| Температура хранения и влажность | -40...+85 °C, 10...95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0...50 °C |
| Вибрация | 10...500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота | 5000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, IEC62368-1, CCC GB4943.1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; BS EN/EN61000-6-2; heavy industry level; criteria A; EAC TP TC 020 |
| Испытательное напряжение изоляции | Вход-выход: 3 кВ AC; вход-FG: 2 кВ AC; выход-FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Ток утечки | <0,75 мА при 240 В AC |
MTBF
| Показатель | Значение |
| MTBF | 3746,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 491,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и упаковка
| Параметр | Значение |
| Габаритные размеры | 101,6 × 50,8 × 29 мм |
| Масса | 0,15 кг |
| Упаковка | 72 шт.; 11,8 кг; 0,82 куб. фута |
Вентиляторное питание
| Параметр | Значение |
| Питание вентилятора | 12 В / 0,5 А |
| Допуск питания вентилятора | -15%...+10% при основном выходе на 40% номинального тока и 10 CFM |
Подключение
| Разъем | Назначение | Сопряжение |
| CN1 | Вход переменного тока | JST B3P-VH или эквивалент |
| CN2 | Выход постоянного тока | JST B4P-VH или эквивалент |
| CN101 | Разъем вентилятора | JST B2B-PH-K-S или эквивалент |
Назначение выводов
| Разъем | Контакт | Назначение |
| CN1 | 1 | AC/N |
| CN1 | 2 | Нет вывода |
| CN1 | 3 | AC/L |
| CN2 | 1, 2 | -V |
| CN2 | 3, 4 | +V |
| CN101 | 1 | +12 В |
| CN101 | 2 | DC COM |
Механические сведения
Требуется заземление. Контакты HS1 и HS2 не должны быть закорочены. Контакт HS1 должен иметь безопасный изоляционный зазор относительно корпуса системы.
Вентилятор установлен для обеспечения воздушного потока 10 CFM; направление потока показано на чертеже изделия.
Примечания
- Все параметры, не отмеченные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, завершенной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку допуска, нестабильность по линии и по нагрузке.
- Для работы при пониженном входном напряжении может потребоваться снижение нагрузки. Требуется проверка дерейтинг-кривой.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполнялись при монтаже на металлическую пластину 360 мм × 360 мм × 1 мм. Конечное оборудование должно быть повторно подтверждено на соответствие директивам ЭМС.
- Дерейтинг температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
