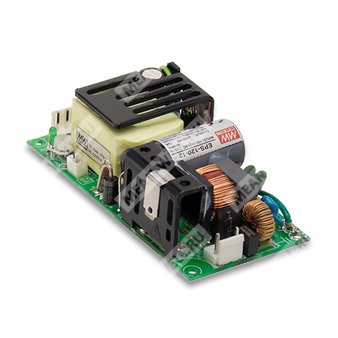

EPS-120-15 - компактный источник питания 15 В для промышленной аппаратуры и систем автоматики.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| EPS | Серия источников питания Mean Well EPS |
| 120 | Номинальная мощность 120 Вт |
| 15 | Выходное напряжение 15 В |
Краткое описание
EPS-120-15 — это высоконадежный импульсный источник питания открытого исполнения с одним выходом 15 В, предназначенный для промышленного применения, систем управления и электронной аппаратуры.
Особенности
- Миниатюрное исполнение 4" × 2".
- Универсальный вход переменного тока с полным диапазоном.
- Соответствие классу электромагнитных помех B для систем класса I с заземлением и класса II без заземления.
- Потребление без нагрузки менее 0,3 Вт.
- Высокий КПД до 91%.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение свободной конвекцией воздуха либо принудительным обдувом 10CFM.
- Встроенный источник питания вентилятора 12 В / 0,5 А.
- Светодиодный индикатор включения.
- Работа на высоте до 5000 м.
- Срок службы с MTBF, рассчитанным по стандартным методикам, для промышленной эксплуатации.
Применение
- Промышленное оборудование автоматизации.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные измерительные приборы, устройства и аппаратура.
Описание
EPS-120-15 относится к серии компактных источников питания Mean Well с одним выходом и выходной мощностью 120 Вт. Модель рассчитана на питание от сети 80–264 В переменного тока или 113–370 В постоянного тока и формирует стабилизированное выходное напряжение 15 В. Конструкция ориентирована на монтаж в составе конечного оборудования и подходит как для систем класса I с защитным заземлением, так и для систем класса II без заземления.
Источнику питания присущи высокий КПД, низкие пульсации и шумы, расширенные защитные функции и устойчивость к неблагоприятным условиям промышленной среды. Для повышения тепловой устойчивости предусмотрены варианты работы как с естественной конвекцией, так и с принудительным воздушным охлаждением через встроенный источник питания вентилятора.
Электрические параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 15 В |
| Выходной ток при обдуве 10CFM | 8 А |
| Выходной ток при конвекционном охлаждении | 5,6 А |
| Номинальная мощность при обдуве 10CFM | 120 Вт |
| Номинальная мощность при конвекционном охлаждении | 84 Вт |
| Диапазон подстройки выходного напряжения | 14,3–15,8 В |
| Допуск по выходному напряжению | ±2,5% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
| Пульсации и шум | 120 мВ п-п |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80–264 В переменного тока; 113–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| КПД при типовом режиме | 88,5% |
| Входной ток при 115 В переменного тока | 2,1 А |
| Входной ток при 230 В переменного тока | 1,2 А |
| Пусковой ток, холодный старт, 115 В переменного тока | 30 А |
| Пусковой ток, холодный старт, 230 В переменного тока | 60 А |
| Ток утечки | менее 0,75 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Перегрузка | 115–150% от номинальной выходной мощности |
| Режим защиты от перегрузки | Аварийный автоповторный режим с восстановлением после устранения неисправности |
| Перенапряжение | 16,5–19,5 В |
| Перегрев | Выходное напряжение отключается, восстановление после повторного включения |
Эксплуатационные характеристики
| Параметр | Значение |
| Рабочая влажность | 20–90% относительной влажности, без конденсации |
| Рабочая температура | −30…+70 °C |
| Температура хранения и влажность хранения | −40…+85 °C, 10–95% относительной влажности |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10–500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
ЭМС и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, IEC62368-1, CCC GB4943.1, EAC TP TC 004 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, -3, GB9254.1 класс B, GB17625 класс A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, BS EN/EN61000-6-2, тяжёлая промышленная среда, критерий A, EAC TP TC 020 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Вспомогательный источник для вентилятора
| Параметр | Значение |
| Напряжение | 12 В |
| Ток | 0,5 А |
| Допуск | −15%…+10% при основном выходе 40% от номинального тока (10CFM) |
Габариты, масса и упаковка
| Параметр | Значение |
| Габаритные размеры | 101,6 × 50,8 × 29 мм |
| Масса | 0,15 кг |
| Упаковка | 72 шт.; 11,8 кг; 0,82 куб. фута |
| Средняя наработка на отказ | 3746,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 491,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
Входной разъём (CN1): JST B3P-VH или аналогичный.
| Контакт | Назначение |
| 1 | AC/N |
| 2 | Без контакта |
| 3 | AC/L |
Выходной разъём (CN2): JST B4P-VH или аналогичный.
| Контакт | Назначение |
| 1, 2 | -V |
| 3, 4 | +V |
Разъём вентилятора (CN101): JST B2B-PH-K-S или аналогичный.
| Контакт | Назначение |
| 1 | +12 В |
| 2 | DC COM |
Примечания
- Все параметры, специально не оговорённые в разделе, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймового витого провода, оконцованного конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
- Для работы на пониженном входном напряжении требуется снижение выходной мощности; см. кривую дерating.
- Источник питания рассматривается как компонент, устанавливаемый в конечное оборудование. Все испытания ЭМС выполняются при монтаже в металлическую пластину 360 мм × 360 мм × 1 мм. Готовое изделие должно быть повторно подтверждено на соответствие директивам ЭМС.
- Температурное снижение мощности составляет 3,5% на 1000 м без вентилятора и 5% на 1000 м с вентилятором при высоте выше 2000 м.
- Для корректного применения и проведения испытаний ЭМС следует обращаться к документу по тестированию компонента силовых источников питания.
- FAN SUPPLY предназначен для питания дополнительного внешнего вентилятора охлаждения самого источника питания; не использовать его для питания других устройств.
- PCB-исполнение модели обеспечивает класс B по проводимым и излучаемым помехам для систем как класса I, так и класса II.
- HS1 и HS2 нельзя закорачивать.
- HS1 должен иметь безопасный путь изоляции относительно корпуса системы.
- Требуется заземление.
