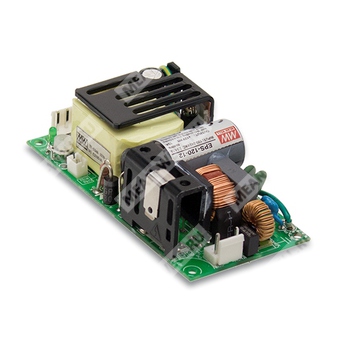

EPS-120-24 - импульсный источник питания 24 В мощностью 120 Вт для промышленной автоматики и электронного оборудования.
EPS-120-24 — высоконадежный одноканальный источник питания открытого исполнения с универсальным входом 80–264 В переменного тока, предназначенный для питания промышленной автоматики, систем управления, измерительной техники и прочего электронного оборудования.
Расшифровка партномера
| Обозначение | Расшифровка |
|---|
| EPS | Серия источников питания Mean Well EPS |
| 120 | Номинальная мощность 120 Вт |
| 24 | Выходное напряжение 24 В |
Особенности
- Миниатюрное исполнение: 4" × 2".
- Универсальный вход переменного тока в полном диапазоне.
- Соответствие классу электромагнитной совместимости Class B для систем Class I с заземлением и Class II без заземления.
- Потребление без нагрузки менее 0,3 Вт.
- Высокий КПД до 90%.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение свободной конвекцией либо принудительным воздушным потоком 10 CFM для режима полной мощности.
- Встроенный источник питания вентилятора 12 В / 0,5 А.
- Светодиодная индикация включения.
- Работа на высоте до 5000 м.
Области применения
- Промышленное оборудование автоматизации.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные измерительные приборы, устройства и аппаратура.
Описание
EPS-120-24 относится к серии компактных и высокоэффективных источников питания открытого типа с одной выходной линией. Устройство рассчитано на эксплуатацию от сети 80–264 В переменного тока или 113–370 В постоянного тока и формирует стабилизированное выходное напряжение 24 В. Серия ориентирована на применение в промышленной электронике, где требуется высокая плотность мощности, надежность, низкое потребление без нагрузки и соответствие требованиям по электромагнитной совместимости и безопасности.
Конструктивно изделие выполнено в платном исполнении с габаритами 101,6 × 50,8 × 29 мм и массой 0,15 кг. Для охлаждения применяется свободная конвекция либо принудительное охлаждение внешним вентилятором, подключаемым через встроенный 12-вольтовый выход вентилятора. Для варианта 24 В в условиях конвективного охлаждения допустимая нагрузка ниже, чем при использовании 10 CFM принудительного обдува.
Параметры выхода
| Параметр | Значение для EPS-120-24 |
|---|
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 5 А при 10 CFM; 3,5 А при свободной конвекции |
| Номинальная мощность | 120 Вт при 10 CFM; 84 Вт при свободной конвекции |
| Пульсации и шум | 150 мВ пик-пик |
| Диапазон подстройки выходного напряжения | 22,8–25,2 В |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±1,0% |
Параметры входа
| Параметр | Значение |
|---|
| Диапазон входного напряжения | 80–264 В переменного тока; 113–370 В постоянного тока |
| Диапазон частоты | 47–63 Гц |
| Типичный КПД | 90% |
| Пусковой ток | 60 А при 230 В переменного тока, холодный старт |
| Ток утечки | <0,75 мА / 240 В переменного тока |
| Потребляемый ток | 2,1 А при 115 В переменного тока; 1,2 А при 230 В переменного тока |
| Время запуска, нарастания | 500 мс, 30 мс / 230 В переменного тока; 500 мс, 30 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 50 мс / 230 В переменного тока; 10 мс / 115 В переменного тока при полной нагрузке |
Защита
| Вид защиты | Параметры и действие |
|---|
| Перегрузка | 115–150% от номинальной выходной мощности; режим прерывистой работы, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 26,4–31,2 В; отключение выходного напряжения с последующим повторным включением для восстановления |
| Перегрев | Отключение выходного напряжения с последующим повторным включением для восстановления |
Условия эксплуатации
| Параметр | Значение |
|---|
| Рабочая влажность | 20–90% RH, без конденсации |
| Рабочая температура | −30…+70 °C |
| Температура хранения и влажность | −40…+85 °C, 10–95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Испытание вибрацией | 10–500 Гц, 2G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
| Высота эксплуатации | 5000 м |
Электробезопасность и ЭМС
| Параметр | Значение |
|---|
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, IEC62368-1, утверждено CCC GB4943.1, EAC TP TC 004 |
| Электромагнитная совместимость по излучению | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Электромагнитная совместимость по помехоустойчивости | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, BS EN/EN61000-6-2, уровень тяжелой промышленности, критерий A, EAC TP TC 020 |
| Испытательное напряжение | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Дополнительные параметры
| Параметр | Значение |
|---|
| Рабочая частота преобразования | 65 кГц |
| Источник питания вентилятора | 12 В / 0,5 А; допуск −15%…+10% при основной нагрузке 40% (10 CFM) |
| Положение установки | Требуется контроль понижающей кривой при снижении входного напряжения |
MTBF
| Показатель | Значение |
|---|
| Средняя наработка на отказ | 3746,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 491,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
|---|
| Размеры | 101,6 × 50,8 × 29 мм |
| Масса | 0,15 кг |
Упаковка
| Параметр | Значение |
|---|
| Количество в упаковке | 72 шт. |
| Масса упаковки | 11,8 кг |
| Объем упаковки | 0,82 CUFT |
Примечания
- Все параметры, специально не указанные, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной нагрузкой 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает установку допусков, регулирование по линии и по нагрузке.
- Для обеспечения требуемого ресурса может потребоваться понижение выходной мощности; следует учитывать кривую дерейтирования.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование. Все испытания ЭМС выполняются в составе конечного оборудования.
- Номинальные значения температуры окружающей среды: 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м.
