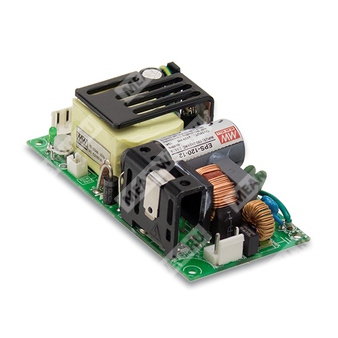

EPS-120-48 - импульсный источник питания 48 В для промышленной аппаратуры с выходной мощностью 120 Вт.
Расшифровка партномера
| Партномер | Расшифровка |
| EPS | Серия импульсных источников питания Mean Well |
| 120 | Номинальная мощность 120 Вт |
| 48 | Выходное напряжение 48 В |
Краткое описание
EPS-120-48 представляет собой компактный высоконадежный источник вторичного электропитания открытого исполнения с одним выходом, рассчитанный на промышленное применение. Устройство работает от сети переменного тока широкого диапазона и обеспечивает стабилизированное постоянное напряжение 48 В при выходной мощности до 120 Вт. Серия EPS-120 предназначена для применения в промышленной автоматике, системах управления, электро- и механическом оборудовании, а также в измерительной и электронной аппаратуре.
Особенности
- Миниатюрное исполнение 4" × 2".
- Универсальный вход переменного тока с широким диапазоном.
- Соответствие классу электромагнитной совместимости B как для систем класса I с защитным заземлением, так и для систем класса II без защитного заземления.
- Потребление мощности на холостом ходу менее 0,3 Вт.
- Высокий КПД до 91%.
- Защита от короткого замыкания, перегрузки, перенапряжения и перегрева.
- Охлаждение свободной конвекцией воздуха или принудительным обдувом 10 CFM.
- Встроенный вспомогательный источник 12 В / 0,5 А для вентилятора.
- Светодиодная индикация включения.
- Рабочая высота до 5000 м.
Применение
- Промышленная автоматизация.
- Промышленные системы управления.
- Механическое и электротехническое оборудование.
- Электронные приборы, аппаратура и устройства.
Описание
EPS-120-48 — это высоконадежный «green PCB» источник питания с высокой плотностью мощности, выполненный в открытом печатном исполнении. Модель рассчитана на питание от сети 80…264 В переменного тока и формирует выход 48 В постоянного тока. Архитектура изделия обеспечивает полный комплекс защитных функций и пригодность к эксплуатации в составе промышленного оборудования. Серия допускает использование как в системах класса I с защитным заземлением, так и в системах класса II без защитного заземления.
Параметры
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Диапазон подстройки выходного напряжения | 45,6…50,4 В |
| Номинальный ток | 2,5 А |
| Номинальная мощность | 120 Вт |
| Пульсации и шум | 200 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Стабилизация по линии | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 80…264 В переменного тока, 113…370 В постоянного тока |
| Диапазон частоты | 47…63 Гц |
| Типовой КПД | 91% |
| Типовой пусковой ток | 60 А при 230 В переменного тока, холодный старт |
| Потребляемый ток | 2,1 А при 115 В переменного тока; 1,2 А при 230 В переменного тока |
| Потребляемая мощность без нагрузки | < 0,3 Вт |
| Ток утечки | < 0,75 мА при 240 В переменного тока |
Защита
| Параметр | Значение |
| Защита от перегрузки | 115…150% от номинальной выходной мощности; режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 52,8…62,4 В; отключение выхода с последующим повторным включением для восстановления |
| Защита от перегрева | Отключение выхода с последующим повторным включением для восстановления |
Функции
| Параметр | Значение |
| Вспомогательный вентиляторный источник питания | 12 В / 0,5 А для питания вентилятора; допуск от -15% до +10% при основной нагрузке 40% от номинала, 10 CFM |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая влажность | 20…90% RH, без конденсации |
| Рабочая температура | -30…+70 °C |
| Температура перегрева | Защита срабатывает при превышении допустимого теплового режима |
| Температура хранения и влажность | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота | 5000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, IEC62368-1, CCC GB4943.1, EAC TP TC 004 |
| Эмиссия ЭМС | Соответствие BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, -3, GB9254.1 класс B, GB17625 класс A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, BS EN/EN61000-6-2, уровень heavy industry, критерий A, EAC TP TC 020 |
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ переменного тока; I/P-FG: 2 кВ переменного тока; O/P-FG: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG: 100 МОм / 500 В постоянного тока / 25 °C / 70% RH |
Надежность
| Параметр | Значение |
| MTBF | 3746,9 тыс. часов минимум, Telcordia SR-332 (Bellcore); 491,2 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Габариты и масса
| Параметр | Значение |
| Размеры | 101,6 × 50,8 × 29 мм (Д × Ш × В) |
| Масса | 0,15 кг |
| Упаковка | 72 шт.; 11,8 кг; 0,82 куб. фут. |
Примечания
| 1 | Все параметры, не отмеченные особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной конденсатором 0,1 мкФ и 47 мкФ параллельно. |
| 3 | Допуск включает настройку, регулировку по линии и регулировку по нагрузке. |
| 4 | При низком входном напряжении может потребоваться снижение нагрузки. Для уточнения использовать кривую дерейтингa. |
| 5 | Источник питания рассматривается как компонент для установки в конечное оборудование. Испытания ЭМС выполняются в составе конечного изделия; конечное оборудование должно подтверждать соответствие директивам ЭМС. |
| 6 | Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте выше 2000 м. |
Механическое исполнение и разъемы
Входной разъем AC: JST B3P-VH или эквивалентный. Назначение контактов: 1 — AC/N, 2 — без вывода, 3 — AC/L.
Выходной разъем DC: JST B4P-VH или эквивалентный. Назначение контактов: 1,2 — -V; 3,4 — +V.
Разъем вентилятора: JST B2B-PH-K-S или эквивалентный. Назначение контактов: 1 — +12 В; 2 — DC COM.
Требуется защитное заземление. Контакты HS1 и HS2 не должны быть закорочены. HS1 должен иметь безопасный изоляционный зазор относительно корпуса системы.
