EPS-15-12

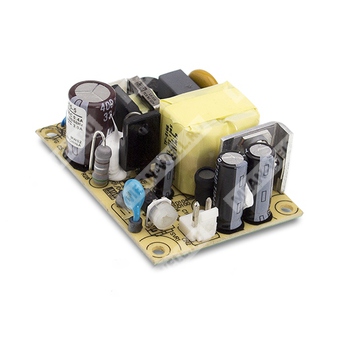

EPS-15-12 - компактный AC/DC источник питания 12 В, 1,25 А для промышленной и встраиваемой аппаратуры.
Назначение: одноканальный импульсный источник питания открытого исполнения мощностью 15 Вт с универсальным сетевым входом и защитами от короткого замыкания, перегрузки и перенапряжения.
Расшифровка партномера
| Обозначение | Расшифровка |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 15 | Номинальная выходная мощность 15 Вт |
| 12 | Номинальное выходное напряжение 12 В постоянного тока |
Краткое описание
Модель EPS-15-12 относится к серии EPS-15 и представляет собой источник питания с одним выходом, предназначенный для преобразования широкого диапазона переменного или постоянного входного напряжения в стабилизированное выходное напряжение 12 В. Применяется в промышленной автоматике, электронных устройствах, системах управления, измерительной и вспомогательной аппаратуре, где требуется компактный и экономичный источник питания.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Возможность работы от постоянного входного напряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Компактное исполнение 1,8" × 2,5".
- Потребление холостого хода менее 0,3 Вт.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Работа на высоте до 3000 м.
- Соответствие требованиям по электромагнитной совместимости и безопасности.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 1,25 А |
| Диапазон регулировки тока | 0 ~ 1,38 А |
| Номинальная мощность | 15 Вт |
| Пиковая нагрузка (10 с) | 16,56 Вт |
| Пульсации и шум | 80 мВ п-п |
| Диапазон регулировки выходного напряжения | 10,8 ~ 13,5 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 2000 мс, 30 мс при 115 В AC на полной нагрузке; 1000 мс, 30 мс при 230 В AC на полной нагрузке |
| Время удержания | 16 мс при 115 В AC; 50 мс при 230 В AC, полная нагрузка |
| Допуск по выходному напряжению | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД (тип.) | 82% |
| Потребляемый ток (тип.) | 0,4 А при 115 В AC; 0,2 А при 230 В AC |
| Пусковой ток (тип.) | 45 А при 230 В AC, холодный старт |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Параметр | Значение |
| Перегрузка | 115 ~ 150% от номинальной выходной мощности; тип защиты: режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 13,8 ~ 16,2 В; тип защиты: отключение выходного напряжения, ограничение стабилитроном |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Высота эксплуатации | 3000 м |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020, GB9254 Class B, GB17625.1 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, уровень heavy industry, критерий A, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 63,5 × 45,7 × 24 мм (Д × Ш × В) |
| Масса | 0,057 кг |
| Упаковка | 120 шт.; 7,84 кг / 0,94 куб. фута |
| Частота преобразования | 65 кГц |
Подключение
| Разъём | Назначение | Состав |
| CN1 | Вход переменного тока | JST B3P-VH или эквивалент |
| Контакт 1 | AC/L(-) | Линия переменного тока / отрицательный вход при работе от DC |
| Контакт 2 | Нет вывода | Не используется |
| Контакт 3 | AC/N(+) | Нейтраль сети / положительный вход при работе от DC |
| CN2 | Выход постоянного тока | JST B2P-VH или эквивалент |
| Контакт 1 | +V | Положительный выход |
| Контакт 2 | -V | Отрицательный выход |
Примечания
1. Все параметры, если не указано иное, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются в полосе пропускания 20 МГц с использованием 12-дюймовой витой пары, оконечной нагрузкой которой являются параллельно включенные конденсаторы 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, стабилизацию по линии и стабилизацию по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
5. Может потребоваться снижение параметров при низком входном напряжении. Для подробностей необходимо обратиться к статическим характеристикам.
6. Коэффициент заполнения 33% является максимальным в пределах каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
7. Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м (6500 футов).
Основные данные серии
| Параметр | Значение для EPS-15-12 |
| Серия | EPS-15 |
| Тип | Одновыходной импульсный источник питания |
| Номинальное напряжение серии | 12 В |
| Номинальная мощность серии | 15 Вт |
