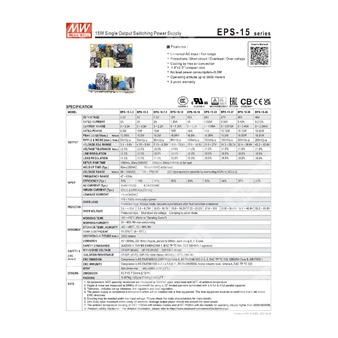

EPS-15-24 - сетевой AC/DC источник питания на 24 В постоянного тока для промышленной электроники и автоматики.
Расшифровка партномера
| Позиция в партномере |
Расшифровка |
| EPS |
Серия импульсных источников питания Mean Well EPS |
| 15 |
Номинальная мощность 15 Вт |
| 24 |
Номинальное выходное напряжение 24 В |
EPS-15-24 — компактный одно-выходной импульсный источник питания с универсальным сетевым входом, предназначенный для преобразования переменного/постоянного входного напряжения в стабилизированное выходное напряжение 24 В постоянного тока. Изделие рассчитано на питание маломощных нагрузок промышленной автоматики, измерительной и электронной аппаратуры.
Основные особенности
- Универсальный вход переменного тока с широким диапазоном.
- Режимы защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Компактное исполнение 1,8" × 2,5".
- Потребление без нагрузки менее 0,3 Вт.
- Допустимая высота эксплуатации до 3000 м.
Выходные параметры
| Параметр |
Значение для EPS-15-24 |
| Номинальное выходное напряжение |
24 В |
| Номинальный выходной ток |
0,625 А |
| Диапазон выходного тока |
0…0,69 А |
| Номинальная мощность |
15 Вт |
| Пиковая нагрузка 10 с |
16,56 Вт |
| Диапазон подстройки выходного напряжения |
21,6…27 В |
| Нестабильность по сети |
±0,5% |
| Нестабильность по нагрузке |
±0,5% |
| Время установки, время нарастания |
2000 мс, 30 мс при 115 В AC; 1000 мс, 30 мс при 230 В AC |
| Время удержания |
16 мс при 115 В AC; 50 мс при 230 В AC |
| Пульсации и шум |
150 мВ пик-пик |
| Допуск выходного напряжения |
±1,0% |
| Защита от перегрузки |
115…150% от номинальной выходной мощности, режим прерывистого восстановления |
| Защита от перенапряжения |
27,6…33 В, отключение выхода, ограничение стабилитроном |
Входные параметры
| Параметр |
Значение для EPS-15-24 |
| Диапазон входного напряжения |
85…264 В AC или 120…370 В DC |
| Диапазон входной частоты |
47…63 Гц |
| КПД типовой |
83% |
| Входной ток типовой |
0,4 А при 115 В AC; 0,2 А при 230 В AC |
| Пусковой ток типовой |
45 А при 230 В AC, холодный старт |
| Ток утечки |
<1 мА при 240 В AC |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение изоляции вход-выход |
3 кВ AC |
| Испытательное напряжение изоляции вход-земля |
2 кВ AC |
| Испытательное напряжение изоляции выход-земля |
0,5 кВ AC |
| Сопротивление изоляции |
100 МОм / 500 В DC / 25 °C / 70% RH |
Эксплуатационные и климатические параметры
| Параметр |
Значение |
| Рабочая температура |
-30…+70 °C |
| Рабочая влажность |
20…90% RH, без конденсации |
| Температура и влажность хранения |
-40…+85 °C, 10…95% RH |
| Температурный коэффициент |
±0,03%/°C в диапазоне 0…50 °C |
| Вибрация |
10…500 Гц, 2G, 10 мин/цикл, 60 мин по осям X, Y, Z |
| Рабочая высота |
3000 м |
Надежность
| Параметр |
Значение |
| MTBF |
824,6 тыс. часов минимум, MIL-HDBK-217F (25 °C) |
Соответствие стандартам безопасности и ЭМС
| Раздел |
Сведения |
| Стандарты безопасности |
UL62368-1, TÜV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
| Электромагнитная совместимость по помехоустойчивости |
BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; тяжелая промышленная степень, критерий A; EAC TP TC 020 |
| Электромагнитная совместимость по излучению |
BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020, GB9254 Class B, GB17625.1 |
Механические данные
| Параметр |
Значение |
| Габариты |
63,5 × 45,7 × 24 мм |
| Масса |
0,057 кг |
| Упаковка |
120 шт.; 7,84 кг; 0,94 CUFT |
Подключение
| Разъем |
Назначение |
Сведения |
| Входной разъем CN1 |
Подключение сети |
JST B3P-VH или эквивалент |
| Контакты CN1 |
1 |
AC/L(-) |
| Контакты CN1 |
2 |
Нет контакта |
| Контакты CN1 |
3 |
AC/N(+) |
| Выходной разъем CN2 |
Подключение нагрузки |
JST B2P-VH или эквивалент |
| Контакты CN2 |
1 |
+V |
| Контакты CN2 |
2 |
-V |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, завершенной конденсатором 0,1 мкФ и 47 мкФ параллельно.
- Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, подлежащий встраиванию в конечное изделие; соответствие директивам ЭМС должно быть подтверждено на уровне конечной системы.
- При низком входном напряжении может потребоваться дерейтинг; следует обращаться к статическим характеристикам.
- 33% коэффициент заполнения максимален в пределах каждого 30-секундного интервала. Средняя выходная мощность не должна превышать номинальную.
- Снижение допустимой температуры окружающей среды составляет 3,5 °C/1000 м для моделей без вентилятора и 5 °C/1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м.
