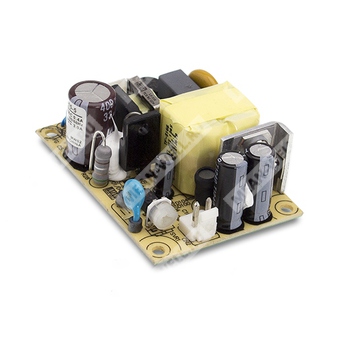

EPS-15-27 - импульсный источник питания переменного/постоянного тока с одним выходом на 27 В для промышленного применения.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| EPS | Серия импульсных источников питания Mean Well |
| 15 | Номинальная мощность 15 Вт |
| 27 | Номинальное выходное напряжение 27 В |
Назначение и особенности
EPS-15-27 представляет собой компактный одноканальный импульсный источник питания AC/DC мощностью 15 Вт с универсальным сетевым входом, предназначенный для питания промышленной электроники, средств автоматизации и встроенных устройств. Модель выполнена с охлаждением за счет свободной конвекции и рассчитана на установку в составе конечного оборудования.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Компактное исполнение 1.8" × 2.5".
- Потребление без нагрузки менее 0,3 Вт.
- Работа на высоте до 3000 м.
- Срок службы и надежность рассчитаны по MIL-HDBK-217F.
Выходные параметры
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 0,56 А |
| Диапазон выходного тока | 0 ~ 0,615 А |
| Номинальная мощность | 15,12 Вт |
| Пиковая нагрузка 10 с | 16,6 Вт |
| Диапазон регулировки выходного напряжения | 24,3 ~ 29,7 В |
| Нестабильность по линии | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, нарастания | 2000 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 16 мс при 115 В AC на полной нагрузке |
| Пульсации и шум | 180 мВ пик-пик |
| Допуск выходного напряжения | ±1,0% |
Входные параметры
| Диапазон входного напряжения | 85 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД типовой | 84% |
| Входной ток типовой | 0,4 А при 115 В AC / 0,2 А при 230 В AC |
| Пусковой ток типовой | Холодный пуск 45 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Защита от перегрузки | 115 ~ 150% от номинальной выходной мощности; режим прерывания с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | 31,05 ~ 36,45 В; отключение выходного напряжения, ограничение стабилитроном |
Электромагнитная совместимость и безопасность
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25℃ / 70% RH |
| Излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32) Класс B, BS EN/EN61000-3-2, -3, EAC TP TC 020, GB9254 Класс B, GB17625.1 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55024, уровень heavy industry, критерий A, EAC TP TC 020 |
Эксплуатационные условия
| Рабочая температура | -30 ~ +70℃ (с учетом кривой дерейтингa) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85℃, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/℃ (0 ~ 50℃) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота | 3000 метров |
| Снижение допустимой температуры по высоте | 3,5℃/1000 м для моделей без вентилятора; 5℃/1000 м для моделей с вентилятором при высоте выше 2000 м |
Механические данные
| Габаритные размеры | 63,5 × 45,7 × 24 мм |
| Масса | 0,057 кг |
| Упаковка | 120 шт.; 7,84 кг; 0,94 CUFT |
| Частота преобразования | 65 кГц |
Подключение
| Входной разъем | JST B3P-VH или эквивалент |
| Выходной разъем | JST B2P-VH или эквивалент |
| Входные контакты | 1 — AC/L(-), 2 — нет контакта, 3 — AC/N(+) |
| Выходные контакты | 1 — +V, 2 — -V |
| Требование заземления | M1 является защитным заземлением |
Прочее
| MTBF | 824,6 тыс. ч минимум по MIL-HDBK-217F (25℃) |
| Номер файла | EPS-15-SPEC 2021-09-15 |
Примечания
1. Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25℃.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконцованной параллельным соединением конденсаторов 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, нестабильность по линии и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам EMC.
5. Может потребоваться дерейтинг при пониженном входном напряжении; подробнее следует учитывать статические характеристики.
6. Максимальный коэффициент заполнения 33% в пределах каждых 30 секунд; средняя выходная мощность не должна превышать номинальную.
7. При высоте эксплуатации выше 2000 м требуется снижение допустимой температуры: 3,5℃/1000 м для моделей без вентилятора и 5℃/1000 м для моделей с вентилятором.
