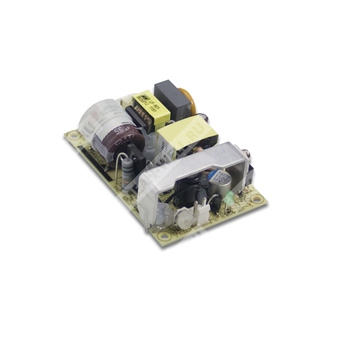

EPS-15-3.3
EPS-15-3.3 - компактный импульсный источник питания AC/DC на 3,3 В для промышленной аппаратуры.
Назначение: преобразование сетевого переменного/постоянного напряжения в стабилизированное выходное напряжение 3,3 В постоянного тока для питания нагрузок до 3 А.
Расшифровка партномера
| Позиция в обозначении | Значение |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 15 | Номинальная мощность 15 Вт |
| 3.3 | Выходное напряжение 3,3 В |
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Возможность работы от постоянного тока.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Компактное исполнение 1,8" × 2,5".
- Потребление холостого хода менее 0,3 Вт.
- Высота применения до 3000 м.
- Ресурс: 3 года.
Общее описание
EPS-15-3.3 представляет собой малогабаритный одно-выходной импульсный источник питания мощностью 15 Вт, предназначенный для встраивания в конечное оборудование. Изделие рассчитано на работу в составе промышленной и электронной аппаратуры, где требуется стабилизированное напряжение 3,3 В при высокой энергетической плотности и компактных габаритах. Конструктивно изделие выполнено в открытом исполнении, с естественным воздушным охлаждением.
Устройство допускает питание от широкого диапазона сетевых напряжений переменного тока и от источников постоянного тока. Выходные параметры, регулировка, защитные функции, а также требования по электромагнитной совместимости и безопасности приведены ниже по группам.
Выход
| Параметр | Значение для EPS-15-3.3 |
| Выходное напряжение | 3,3 В |
| Номинальный ток | 3 А |
| Диапазон тока | 0 ~ 3,3 А |
| Номинальная мощность | 9,9 Вт |
| Пиковая нагрузка (10 с), прим. | 10,89 Вт |
| Диапазон регулировки выходного напряжения | 3,1 ~ 3,6 В |
| Нестабильность по сети | ±2,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 30 мс / 230 В AC 2000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 50 мс / 230 В AC 16 мс / 115 В AC при полной нагрузке |
| Пульсации и шум, макс. | 50 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC / 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 75% |
| Входной ток, тип. | 0,4 А / 115 В AC 0,2 А / 230 В AC |
| Пусковой ток, тип. | Холодный старт 45 А / 230 В AC |
| Ток утечки | <1 мА / 240 В AC |
| Потребление без нагрузки | <0,3 Вт |
Защита
| Тип защиты | Характеристика |
| Перегрузка | 115 ~ 150% от номинальной выходной мощности; режим защиты с автоматическим восстановлением после устранения аварии |
| Перенапряжение | 3,8 ~ 4,85 В; отключение выходного напряжения, ограничение стабилитроном |
Условия эксплуатации и окружающая среда
| Параметр | Значение |
| Рабочая температура | -30 ~ +70°C (с учётом кривой дерейтирования) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85°C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50°C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота | 3000 м |
Надёжность и физические параметры
| Параметр | Значение |
| MTBF | 824,6 тыс. ч минимум по MIL-HDBK-217F (25°C) |
| Габариты | 63,5 × 45,7 × 24 мм (Д × Ш × В) |
| Масса | 0,057 кг |
| Упаковка | 120 шт. / 7,84 кг / 0,94 куб. фута |
Безопасность и электромагнитная совместимость
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
| Испытательное напряжение | Вход–выход: 3 кВ AC Вход–корпус: 2 кВ AC Выход–корпус: 0,5 кВ AC |
| Сопротивление изоляции | Вход–выход, вход–корпус, выход–корпус: 100 МОм / 500 В DC / 25°C / 70% RH |
| ЭМС, помехоэмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020, GB9254 Class B, GB17625.1 |
| ЭМС, помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55024, уровень heavy industry, критерий A, EAC TP TC 020 |
Конструкция и подключение
| Параметр | Значение |
| Входной разъём | JST B3P-VH или эквивалент |
| Выходной разъём | JST B2P-VH или эквивалент |
| Частота преобразования | 65 кГц |
Назначение выводов
| Разъём | Контакт | Назначение |
| CN1 | 1 | AC/L(-) |
| CN1 | 2 | Нет контакта |
| CN1 | 3 | AC/N(+) |
| CN2 | 1 | +V |
| CN2 | 2 | -V |
Примечания
1. Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25°C.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием витой пары длиной 12 дюймов, подключённой к параллельному конденсатору 0,1 мкФ и 47 мкФ.
3. Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, подлежащий установке в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
5. При низком входном напряжении может потребоваться дерейтирование; необходимо проверять статические характеристики для подробностей.
6. Максимальный коэффициент заполнения 33% в пределах каждого 30-секундного интервала. Средняя выходная мощность не должна превышать номинальную.
7. При высоте эксплуатации более 2000 м требуется снижение допустимой температуры окружающей среды: 3,5°C/1000 м для моделей без вентилятора и 5°C/1000 м для моделей с вентилятором.
