EPS-15-48

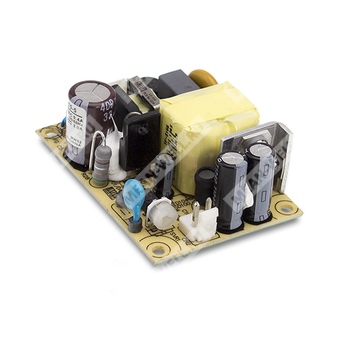

EPS-15-48 — импульсный одноканальный источник питания AC/DC на 48 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Расшифровка |
|---|---|
| EPS | Серия источников питания Mean Well EPS |
| 15 | Номинальная мощность 15 Вт |
| 48 | Выходное напряжение 48 В постоянного тока |
Краткое описание
EPS-15-48 — компактный источник вторичного электропитания с универсальным сетевым входом, одним стабилизированным выходом 48 В и встроенными защитами от короткого замыкания, перегрузки и перенапряжения.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Охлаждение за счёт естественной конвекции воздуха.
- Компактное исполнение 1.8" × 2.5".
- Потребление без нагрузки менее 0.3 Вт.
- Рабочая высота применения до 3000 м.
- Встроенные защиты: короткое замыкание, перегрузка, перенапряжение.
- Одноканальный выход.
Выход
| Параметр | Значение для EPS-15-48 |
|---|---|
| Выходное напряжение | 48 В |
| Номинальный ток | 0.313 А |
| Диапазон тока | 0 … 0.344 А |
| Номинальная мощность | 15.02 Вт |
| Пиковая нагрузка 10 с | 16.51 Вт |
| Диапазон подстройки напряжения | 43.2 … 52.8 В |
| Нестабильность по сети | ±1.0% |
| Нестабильность по нагрузке | ±0.5% |
| Время запуска и нарастания | 2000 мс, 30 мс / 115 В AC при полной нагрузке |
| Время удержания | 16 мс / 115 В AC при полной нагрузке |
| Пульсации и шум | 200 мВ п-п |
| Допуск выходного напряжения | ±1.0% |
Вход
| Параметр | Значение |
|---|---|
| Диапазон входного напряжения | 85 … 264 В AC; 120 … 370 В DC |
| Диапазон частоты сети | 47 … 63 Гц |
| КПД тип. | 85% |
| Потребляемый ток тип. | 0.2 А / 230 В AC |
| Пусковой ток тип. | Холодный старт 45 А / 230 В AC |
| Ток утечки | < 1 мА / 240 В AC |
Защита
| Параметр | Значение |
|---|---|
| Перегрузка | 115 … 150% от номинальной выходной мощности; режим защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | Срабатывание 55.2 … 65.8 В; отключение выхода, ограничение стабилитроном |
Эксплуатационные условия
| Параметр | Значение |
|---|---|
| Рабочая температура | -30 … +70 °C, с учётом характеристики дерейтинг |
| Рабочая влажность | 20 … 90% RH, без конденсации |
| Температура и влажность хранения | -40 … +85 °C, 10 … 95% RH |
| Температурный коэффициент | ±0.03%/°C (0 … 50 °C) |
| Вибрация | 10 … 500 Гц, 2G, 10 мин/цикл, по 60 мин по осям X, Y, Z |
| Рабочая высота | 3000 м |
Электрическая прочность и изоляция
| Параметр | Значение |
|---|---|
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0.5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Помехоустойчивость и помехоэмиссия
| Параметр | Значение |
|---|---|
| Стандарты безопасности | UL62368-1, TÜV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
| Помехоэмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020, GB9254 Class B, GB17625.1 |
| Электромагнитная помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55024; уровень heavy industry; критерий A; EAC TP TC 020 |
Механические данные
| Параметр | Значение |
|---|---|
| Габариты | 63.5 × 45.7 × 24 мм |
| Масса | 0.057 кг |
| Упаковка | 120 шт.; 7.84 кг / 0.94 CUFT |
Конструктивные сведения
| Параметр | Значение |
|---|---|
| Частота преобразования | 65 кГц |
| Входной разъём | JST B3P-VH или эквивалент |
| Назначение контактов входа | 1 — AC/L(-); 2 — нет вывода; 3 — AC/N(+) |
| Выходной разъём | JST B2P-VH или эквивалент |
| Назначение контактов выхода | 1 — +V; 2 — -V |
| Установка | Требуется заземление; M1 — защитное заземление |
Примечания
1. Все параметры, не оговорённые отдельно, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
2. Пульсации и шум измеряются на полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной 0.1 мкФ и 47 мкФ параллельно.
3. Допуск включает допуск установки, нестабильность по сети и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование; конечное оборудование должно быть повторно проверено на соответствие директивам ЭМС.
5. При низком входном напряжении может потребоваться снижение нагрузки; требуется проверка статических характеристик для подробностей.
6. Скважность 33% максимально в течение каждого 30-секундного интервала; средняя выходная мощность не должна превышать номинальную.
7. При высоте эксплуатации выше 2000 м температура окружающей среды должна снижаться на 3.5 °C на каждые 1000 м для моделей без вентилятора и на 5 °C на каждые 1000 м для моделей с вентилятором.
Статус модели
EPS-15-48 относится к серии EPS-15 и представляет собой 15-ваттный источник питания с выходом 48 В постоянного тока, рассчитанный на применение в промышленной и встроенной аппаратуре.
