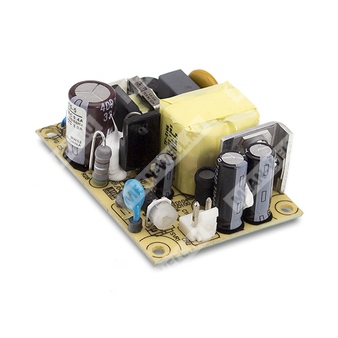

EPS-15-5 — компактный импульсный источник питания AC/DC на 5 В, 3 А для промышленной электроники.
Назначение: одновыходной источник питания мощностью 15 Вт с универсальным сетевым входом, предназначенный для питания электронной аппаратуры, систем автоматики и встраиваемых устройств.
Общие сведения
EPS-15-5 относится к серии EPS-15 компании Mean Well и представляет собой компактный одноканальный источник питания с выходным напряжением 5 В. По маркировке партномера: EPS — серия источников питания; 15 — номинальная мощность 15 Вт; 5 — номинальное выходное напряжение 5 В.
Расшифровка партномера
| Элемент партномера |
Значение |
| EPS |
Серия источников питания Mean Well EPS |
| 15 |
Номинальная выходная мощность 15 Вт |
| 5 |
Номинальное выходное напряжение 5 В |
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Защита от короткого замыкания.
- Защита от перегрузки.
- Защита от перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Компактные габариты.
- Потребление без нагрузки менее 0,3 Вт.
- Допустимая высота эксплуатации до 3000 м.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
5 В |
| Номинальный выходной ток |
3 А |
| Диапазон выходного тока |
0 ~ 3,3 А |
| Номинальная мощность |
15 Вт |
| Пиковая нагрузка 10 с |
16,5 Вт |
| Пульсации и шум |
50 мВ п-п |
| Диапазон подстройки напряжения |
4,75 ~ 5,5 В |
| Стабилизация по сети |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
| Время установки, время нарастания |
2000 мс, 30 мс при 115 В переменного тока; 1000 мс, 30 мс при 230 В переменного тока |
| Время удержания |
16 мс при 115 В переменного тока; 50 мс при 230 В переменного тока |
| Допуск выходного напряжения |
±2,0% |
| КПД, тип. |
78% |
| Защита от перегрузки |
115 ~ 150% от номинальной выходной мощности, режим hiccup с автоматическим восстановлением после устранения аварии |
| Защита от перенапряжения |
5,6 ~ 6,75 В, отключение выходного напряжения; ограничение стабилитроном |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети |
47 ~ 63 Гц |
| Входной ток, тип. |
0,4 А при 115 В переменного тока; 0,2 А при 230 В переменного тока |
| Пусковой ток, тип. |
45 А при 230 В переменного тока, холодный старт |
| Ток утечки |
Менее 1 мА при 240 В переменного тока |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30 ~ +70 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C (0 ~ 50 °C) |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин./цикл, в течение 60 мин. по осям X, Y, Z |
| Рабочая высота |
3000 м |
Безопасность и ЭМС
| Параметр |
Значение |
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
| Испытательное напряжение |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020, GB9254 Class B, GB17625.1 |
| Помехоустойчивость ЭМС |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55024, уровень heavy industry, критерий A, EAC TP TC 020 |
Надёжность
| Параметр |
Значение |
| MTBF |
824,6 тыс. ч минимум, MIL-HDBK-217F (25 °C) |
Механические данные
| Параметр |
Значение |
| Габариты |
63,5 × 45,7 × 24 мм |
| Масса |
0,057 кг |
| Упаковка |
120 шт. / 7,84 кг / 0,94 куб. фута |
Присоединение
| Разъём |
Назначение |
Тип |
| CN1 |
Вход переменного тока |
JST B3P-VH или эквивалент |
| CN2 |
Выход постоянного тока |
JST B2P-VH или эквивалент |
Входной разъём CN1
| Номер вывода |
Назначение |
| 1 |
AC/L(-) |
| 2 |
Нет вывода |
| 3 |
AC/N(+) |
Выходной разъём CN2
| Номер вывода |
Назначение |
| 1 |
+V |
| 2 |
-V |
Примечания
| № |
Текст примечания |
| 1 |
Все параметры, не оговорённые особо, измеряются при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 |
Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, оконечной нагрузкой является параллельное соединение конденсаторов 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает установочный допуск, стабилизацию по сети и стабилизацию по нагрузке. |
| 4 |
Источник питания рассматривается как компонент, который должен быть установлен в конечное изделие; конечное изделие должно быть повторно подтверждено на соответствие директивам ЭМС. |
| 5 |
При пониженном входном напряжении может потребоваться снижение нагрузки; для подробностей следует обращаться к статическим характеристикам. |
| 6 |
Максимальный коэффициент заполнения 33% в течение каждых 30 секунд; средняя выходная мощность не должна превышать номинальную. |
| 7 |
Снижение допустимой температуры окружающей среды составляет 3,5 °C на 1000 м для моделей без вентилятора и 5 °C на 1000 м для моделей с вентилятором при высоте эксплуатации выше 2000 м. |
Дополнительно: возможна работа от постоянного напряжения при подключении AC/N(+) и AC/L(-).
