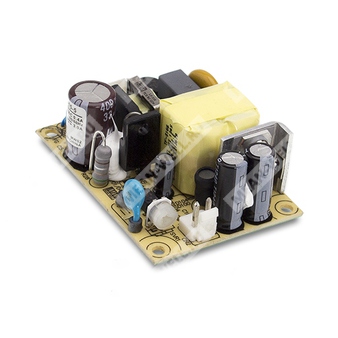

EPS-15-7.5
EPS-15-7.5 - компактный AC/DC источник питания на 7,5 В для промышленной и встроенной электроники.
Расшифровка партномера
| Позиция | Расшифровка |
| EPS | Серия источников питания Mean Well EPS |
| 15 | Номинальная мощность 15 Вт |
| 7.5 | Номинальное выходное напряжение 7,5 В |
Краткое назначение
Одновыходной импульсный источник питания переменного/постоянного тока с универсальным входом, предназначенный для питания электронной аппаратуры.
Описание
EPS-15-7.5 относится к серии компактных источников питания EPS-15 и выполнен как одновыходовой AC/DC преобразователь мощностью 15 Вт. Модель рассчитана на работу от универсальной сети переменного тока или от источника постоянного тока в широком диапазоне, обеспечивает стабилизированное выходное напряжение 7,5 В и подходит для применения в промышленной электронике, системах управления и встроенных устройствах.
Конструкция предусматривает охлаждение за счет свободной конвекции воздуха, компактные габариты и монтаж в составе конечного оборудования. Источник питания имеет встроенные функции защиты от короткого замыкания, перегрузки и перенапряжения.
Особенности
- Универсальный диапазон входного питания.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Компактное исполнение.
- Потребление без нагрузки менее 0,3 Вт.
- Допустимая высота эксплуатации до 3000 м.
Расшифровка характеристик
| Параметр | Значение для EPS-15-7.5 |
| Тип | Одновыходовой импульсный источник питания |
| Серия | EPS-15 |
| Номинальная мощность | 15 Вт |
| Номинальное выходное напряжение | 7,5 В |
| Номинальный выходной ток | 2 А |
| Диапазон выходного тока | 0...2,2 А |
| Максимальная выходная мощность | 15 Вт |
| Пиковая нагрузка 10 с | 16,5 Вт |
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 7,5 В |
| Номинальный выходной ток | 2 А |
| Диапазон регулировки тока | 0...2,2 А |
| Номинальная выходная мощность | 15 Вт |
| Пиковая мощность 10 с | 16,5 Вт |
| Диапазон подстройки выходного напряжения | 7,13...8,25 В |
| Нестабильность по сети | ±2,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время установки, время нарастания | 2000 мс, 30 мс / 115 В переменного тока при полной нагрузке |
| Время удержания | 16 мс / 115 В переменного тока при полной нагрузке |
| Пульсации и шум | 80 мВ пик-пик |
| Допуск по выходному напряжению | ±2,0% |
| Защита от перегрузки | 115...150% от номинальной выходной мощности, режим восстановления после устранения неисправности |
| Защита от перенапряжения | 8,63...10,1 В, отключение выхода, ограничение стабилитроном |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85...264 В |
| Диапазон входного напряжения постоянного тока | 120...370 В |
| Диапазон частоты сети | 47...63 Гц |
| КПД типовое | 81% |
| Входной ток типовой | 0,4 А / 115 В переменного тока; 0,2 А / 230 В переменного тока |
| Пусковой ток типовой | Холодный старт 45 А / 230 В переменного тока |
| Ток утечки | <1 мА / 240 В переменного тока |
Электрическая прочность и изоляция
| Параметр | Значение |
| Испытательное напряжение | Вход–выход: 3 кВ переменного тока; вход–корпус: 2 кВ переменного тока; выход–корпус: 0,5 кВ переменного тока |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В постоянного тока / 25 ℃ / 70% RH |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30...+70 ℃ |
| Рабочая влажность | 20...90% RH, без конденсации |
| Температура и влажность хранения | -40...+85 ℃, 10...95% RH |
| Температурный коэффициент | ±0,03% / ℃ (0...50 ℃) |
| Вибрация | 10...500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота | 3000 м |
Совместимость по электромагнитной совместимости и безопасности
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, EAC TP TC 004, CCC GB4943.1 |
| Помехоэмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, EAC TP TC 020, GB9254 Class B, GB17625.1 |
| Помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55024, heavy industry level, criteria A, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габариты | 63,5 × 45,7 × 24 мм |
| Масса | 0,057 кг |
| Упаковка | 120 шт. / 7,84 кг / 0,94 куб. фута |
| MTBF | 824,6 тыс. ч, MIL-HDBK-217F (25 ℃) |
Подключение
| Цепь | Разъём | Назначение контактов | Сопрягаемая часть |
| Вход AC | JST B3P-VH или эквивалент | 1 — AC/L(-), 2 — без контакта, 3 — AC/N(+) | JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
| Выход DC | JST B2P-VH или эквивалент | 1 — +V, 2 — -V | JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
Примечания
1. Все параметры, не оговорённые особо, измерены при входном напряжении 230 В переменного тока, номинальной нагрузке и температуре окружающей среды 25 ℃.
2. Пульсации и шум измеряются в полосе 20 МГц с использованием 12-дюймовой витой пары, подключённой к нагрузке через параллельные конденсаторы 0,1 мкФ и 47 мкФ.
3. Допуск включает установочный допуск, нестабильность по сети и нестабильность по нагрузке.
4. Источник питания рассматривается как компонент, который должен быть установлен в конечное изделие; конечное изделие должно быть повторно проверено на соответствие директивам ЭМС.
5. При низком входном напряжении может потребоваться снижение нагрузки; необходимо обратиться к статическим характеристикам.
6. Скважность 33% максимум в течение каждых 30 секунд. Средняя выходная мощность не должна превышать номинальную.
7. Для высоты эксплуатации более 2000 м предусмотрено снижение температуры окружающей среды: 3,5 ℃/1000 м для моделей без вентилятора и 5 ℃/1000 м для моделей с вентилятором.
