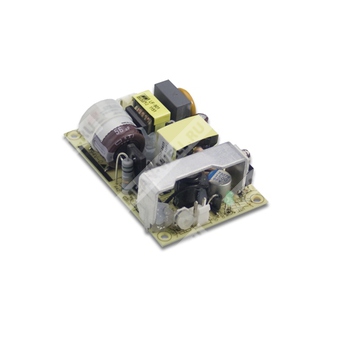

EPS-25-12 - компактный AC/DC источник питания 25 Вт с выходом 12 В для промышленной электроники.
EPS-25-12 — одно-выходной импульсный источник питания серии EPS-25 с номинальным выходным напряжением 12 В и выходной мощностью 25,2 Вт.
Расшифровка партномера
| Позиция | Значение |
| EPS | Серия источников питания Mean Well EPS |
| 25 | Номинальная мощность 25 Вт |
| 12 | Номинальное выходное напряжение 12 В |
Основные особенности
- Универсальный вход переменного тока полного диапазона.
- Высокий КПД до 88% для исполнения 12 В.
- Защиты: от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Компактное исполнение 3" × 2".
- Индикатор наличия выходного напряжения.
- Потребление без нагрузки менее 0,3 Вт.
- Предназначен для монтажа в составе конечного оборудования.
Области применения
- Промышленная электроника.
- Системы автоматизации.
- Встраиваемые источники питания для конечного оборудования.
- Общепромышленные устройства с питанием 12 В постоянного тока.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 2,1 А |
| Диапазон регулировки выходного напряжения | 10,8 ~ 13,5 В |
| Номинальная мощность | 25,2 Вт |
| Пиковая нагрузка за 10 с | 28,08 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Время установки, время нарастания | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, тип. | 88% |
| Входной ток, тип. | 0,6 А при 115 В AC; 0,4 А при 230 В AC |
| Пусковой ток, тип. | 35 А при 230 В AC, холодный старт |
| Ток утечки | <1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 115 ~ 170% от номинальной выходной мощности; тип защиты: циклическое отключение с автоматическим восстановлением после устранения неисправности |
| Защита от перенапряжения | Тип защиты: отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные и механические параметры
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота | 2000 м |
| Габариты | 76,2 × 50,8 × 24 мм |
| Масса | 0,081 кг |
| Упаковка | 120 шт. / 10,7 кг / 0,94 куб. фута |
Надежность
| Параметр | Значение |
| MTBF | 3830,1 тыс. ч, минимум по Telcordia SR-332 (Bellcore); 655,4 тыс. ч, минимум по MIL-HDBK-217F (25 °C) |
Безопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение | Вход/выход: 3 кВ AC; вход/FG: 2 кВ AC; выход/FG: 0,5 кВ AC |
| Сопротивление изоляции | Вход/выход, вход/FG, выход/FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень heavy industry, EAC TP TC 020 |
Конструкция и подключение
| Параметр | Значение |
| Входной разъем | JST B3P-VH или эквивалент |
| Назначение контактов входного разъема | 1 — AC/N; 2 — нет вывода; 3 — AC/L |
| Выходной разъем | JST B2P-VH или эквивалент |
| Назначение контактов выходного разъема | 1 — +V; 2 — -V |
| Частота преобразования | 100 кГц |
| Особенности монтажа | Требуется заземление; для HS1 необходимо соблюдать безопасное изоляционное расстояние относительно корпуса системы |
Примечания
- Все параметры указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не оговорено иное.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск включает установленный допуск, нестабильность по линии и нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие.
- Испытания ЭМС выполняются на металлической пластине 360 мм × 360 мм, если не указано иное.
- При низком входном напряжении может потребоваться снижение нагрузки.
- Максимальная средняя выходная мощность не должна превышать номинальную.
- Исполнение EPS-25-12 сохраняет работоспособность при повышении температуры окружающей среды с учетом дерейтинг-кривой.
