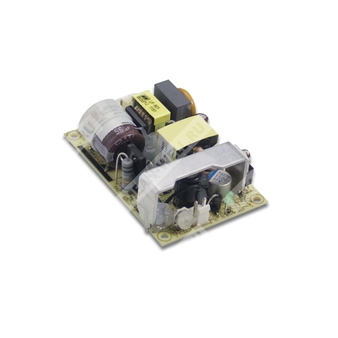

EPS-25-15 - импульсный источник питания AC/DC на 15 В для промышленного применения.
Источник питания EPS-25-15 относится к серии EPS-25 и предназначен для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 15 В для питания электронных и промышленных устройств. Модель выполнена в компактном открытом исполнении, имеет один выход, естественное воздушное охлаждение и встроенные схемы защиты от перегрузки и перенапряжения.
Расшифровка партномера
| Партномер | Расшифровка |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 25 | Номинальная мощность серии 25 Вт |
| 15 | Номинальное выходное напряжение 15 В |
Основные особенности
- Универсальный диапазон входного напряжения переменного тока.
- Полный диапазон входа.
- Высокий КПД, до 87% для версии 15 В.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Компактный формат 3" × 2".
- Светодиодный индикатор включения.
- Малая потребляемая мощность без нагрузки.
Выходные параметры
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 1,7 А |
| Диапазон регулировки тока | 0 ~ 1,87 А |
| Номинальная мощность | 25,5 Вт |
| Пиковая мощность в течение 10 с | 28,08 Вт |
| Пульсации и шум | 100 мВ п-п |
| Диапазон подстройки выходного напряжения | 13,5 ~ 16,5 В |
| Стабилизация по сети | ±0,5% |
| Стабилизация по нагрузке | ±1,0% |
| Установка, время нарастания | 1000 мс, 30 мс / 230 В~; 1000 мс, 30 мс / 115 В~ при полной нагрузке |
| Время удержания | 50 мс / 230 В~; 16 мс / 115 В~ при полной нагрузке |
| Допуск выходного напряжения | ±0,5% |
Входные параметры
| Диапазон входного напряжения | 85 ~ 264 В~; 120 ~ 370 В= |
| Диапазон частоты | 47 ~ 63 Гц |
| КПД, типовое значение | 87% |
| Входной ток, типовое значение | 0,6 А / 115 В~; 0,4 А / 230 В~ |
| Пусковой ток, типовое значение | 35 А при холодном старте / 230 В~ |
| Ток утечки | <1 мА / 240 В~ |
Защита
| Защита от перегрузки | 115 ~ 170% от номинальной выходной мощности; режим прерывистой работы, восстановление автоматически после устранения аварии |
| Защита от перенапряжения | 17,25 ~ 20,25 В; отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Рабочая температура | -30 ~ +70 °C (с учётом кривой дерейтингa) |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота | 2000 м |
Электрическая прочность и ЭМС
| Испытательное напряжение | Вход–выход: 3 кВ~; вход–корпус: 2 кВ~; выход–корпус: 0,5 кВ~ |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В= / 25 °C / 70% RH |
| ЭМС по помехоизлучению | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| ЭМС по помехоустойчивости | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень для тяжёлой промышленности, EAC TP TC 020 |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004 |
Механические данные
| Габариты | 76,2 × 50,8 × 24 мм |
| Масса | 0,081 кг |
| Упаковка | 120 шт. / 10,7 кг / 0,94 куб. фута |
Надёжность
| MTBF | 3830,1 тыс. ч, Telcordia SR-332 (Bellcore); 655,4 тыс. ч, MIL-HDBK-217F (25 °C) |
Подключение
| Входной разъём | JST B3P-VH или аналог |
| Назначение выводов входа | 1 — AC/N; 2 — без вывода; 3 — AC/L |
| Согласованная ответная часть | JST VHR или аналог; JST SVH-21T-P1.1 или аналог |
| Выходной разъём | JST B2P-VH или аналог |
| Назначение выводов выхода | 1 — +V; 2 — -V |
| Согласованная ответная часть | JST VHR или аналог; JST SVH-21T-P1.1 или аналог |
Примечания
| 1 | Все параметры, если не указано иное, измеряются при входном напряжении 230 В~, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку, линейную регуляцию и регуляцию по нагрузке. |
| 4 | Источник питания рассматривается как компонент, предназначенный для установки в конечное изделие. Испытания ЭМС выполнены на металлической пластине 360 мм × 360 мм. |
| 5 | При пониженном входном напряжении может потребоваться снижение нагрузки. Следует проверять статические характеристики. |
| 6 | Максимальная средняя выходная мощность не должна превышать номинальную; пиковая нагрузка допускается до 30 с. |
| 7 | Модели EPS-25-15/24/27/36/48 имеют крепление HS1. |
| 8 | Для высоты более 2000 м требуется снижение температуры окружающей среды на 3,5 °C на каждые 1000 м при вентиляторах и на 5 °C на каждые 1000 м без вентиляторов. |
