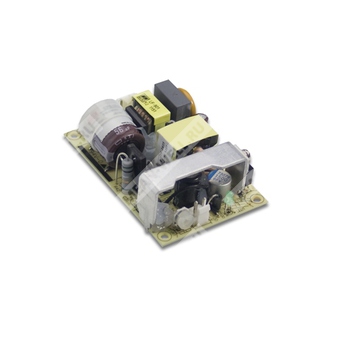

EPS-25-24 - импульсный источник питания AC/DC на 24 В для промышленной электроники.
Расшифровка партномера
| Партномер | Расшифровка |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 25 | Номинальная мощность 25 Вт |
| 24 | Выходное напряжение 24 В постоянного тока |
Назначение и особенности
EPS-25-24 представляет собой компактный одноканальный источник питания с преобразованием переменного тока в стабилизированное постоянное напряжение 24 В. Изделие предназначено для питания промышленной автоматики, электронных устройств и оборудования, требующего компактного и эффективного источника вторичного электропитания.
Особенности:
- универсальный вход переменного тока с полным диапазоном;
- высокая эффективность, до 89% тип.;
- защита от короткого замыкания, перегрузки и перенапряжения;
- охлаждение за счет свободной конвекции воздуха;
- компактное исполнение 3" × 2";
- светодиодный индикатор наличия выходного напряжения;
- потребление холостого хода менее 0,3 Вт;
- механическое исполнение для встраиваемого применения.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 24 В |
| Номинальный выходной ток | 1,05 А |
| Диапазон регулировки выходного напряжения | 21,6…27 В |
| Диапазон тока нагрузки | 0…1,17 А |
| Номинальная мощность | 25,2 Вт |
| Пиковая нагрузка 10 с | 28,08 Вт |
| Пульсации и шум, максимум | 180 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC; 120…370 В DC |
| Диапазон частоты сети | 47…63 Гц |
| Входной ток, тип. | 0,4 А при 230 В AC; 0,6 А при 115 В AC |
| Пусковой ток, тип. | 35 А при 230 В AC, холодный запуск |
| Потребляемая мощность без нагрузки | <0,3 Вт |
Защита
| Параметр | Значение |
| Перегрузка | 115…170% от номинальной выходной мощности, тип защиты: прерывистый режим, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 27,6…32,4 В, тип защиты: отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные и климатические параметры
| Параметр | Значение |
| Рабочая температура | -30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота | 2000 м |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытание на электрическую прочность | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень для тяжелой промышленности; EAC TP TC 020 |
Надежность, габариты и упаковка
| Параметр | Значение |
| MTBF | 3830,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 655,4 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
| Габаритные размеры | 76,2 × 50,8 × 24 мм (Д × Ш × В) |
| Масса | 0,081 кг |
| Упаковка | 120 шт. / 10,7 кг / 0,94 куб. фут |
Подключение
Входной разъем CN1: JST B3P-VH или эквивалент
| Контакт | Назначение |
| 1 | AC/N |
| 2 | Нет вывода |
| 3 | AC/L |
Выходной разъем CN2: JST B2P-VH или эквивалент
| Контакт | Назначение |
| 1 | +V |
| 2 | -V |
Примечания
- Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает нестабильность по сети и по нагрузке.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Испытания по ЭМС выполняются на металлической пластине 360 мм × 360 мм, при необходимости конечная система должна подтверждать соответствие директивам ЭМС.
- При необходимости может потребоваться пониженное входное напряжение; следует проверять статические характеристики.
- Максимальная средняя выходная мощность не должна превышать номинальную.
- Модель EPS-25-24 допускает установку с использованием крепежного узла HS1, при этом требуется выдерживать безопасное изоляционное расстояние до корпуса системы.
- Для работы на высоте более 2000 м требуется температурное дерейтинг-ограничение 3,5 °C на 1000 м для моделей с вентиляторным охлаждением и 5 °C на 1000 м для моделей с естественным охлаждением.
- Температурное дерейтинг-ограничение: при 3,5 °C/1000 м с вентиляторными моделями и 5 °C/1000 м с естественным охлаждением для высоты выше 2000 м.
