EPS-25-27 - одно выходной импульсный источник питания 27 В постоянного тока для промышленной электроники.
Назначение и назначение по функционалу

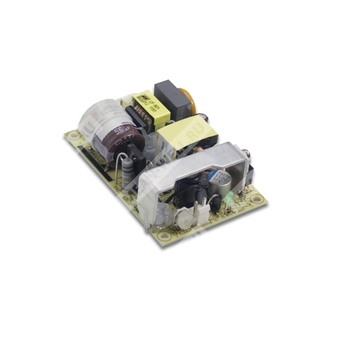

EPS-25-27 представляет собой компактный импульсный источник питания открытого исполнения мощностью 25 Вт с универсальным входом переменного/постоянного тока и одним стабилизированным выходом 27 В. Устройство предназначено для встраивания в конечную аппаратуру, где требуется малогабаритное преобразование сетевого питания в постоянное напряжение для питания электронных и промышленных узлов.
Расшифровка партномера
| Элемент обозначения |
Расшифровка |
| EPS |
Серия импульсных источников питания Mean Well EPS |
| 25 |
Номинальная мощность 25 Вт |
| 27 |
Выходное напряжение 27 В постоянного тока |
Основные особенности
- Универсальный вход переменного тока полного диапазона.
- Высокий КПД до 90%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Компактные габариты: 3″ × 2″.
- Светодиодный индикатор наличия питания.
- Мощность холостого хода менее 0,3 Вт.
- Низкопрофильное исполнение для встраиваемых решений.
Применение
Источник питания предназначен для промышленной электроники, встраиваемых систем, телекоммуникационного и контрольно-измерительного оборудования, а также другой аппаратуры, где требуется компактный AC/DC преобразователь с одним стабилизированным выходом 27 В.
Выходные параметры
| Номинальное выходное напряжение |
27 В |
| Номинальный выходной ток |
0,95 А |
| Диапазон регулировки тока |
0 ~ 1,05 А |
| Номинальная мощность |
25,65 Вт |
| Пиковая нагрузка 10 с |
28,35 Вт |
| Диапазон регулировки выходного напряжения |
24,3 ~ 29,7 В |
| Нестабильность по сети |
±1,0% |
| Нестабильность по нагрузке |
±0,5% |
| Время запуска, нарастания |
1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания |
50 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
| Пульсации и шум |
180 мВ п-п |
| Допуск выходного напряжения |
±0,5% |
Входные параметры
| Диапазон входного напряжения |
85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД типовой |
89% |
| Входной ток типовой |
0,4 А при 230 В AC |
| Пусковой ток типовой |
Холодный старт 35 А при 230 В AC |
| Ток утечки |
<1 мА при 240 В AC |
Защита
| Перегрузка |
115 ~ 170% от номинальной выходной мощности, режим hiccup с автоматическим восстановлением после устранения неисправности |
| Перенапряжение |
Отключение выходного напряжения, повторное включение питания для восстановления |
Условия эксплуатации и окружающая среда
| Рабочая температура |
-30 ~ +70 °C, с учетом дерейтинг-кривой |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C от 0 до 50 °C |
| Рабочая высота |
2000 м |
| Вибрация |
10 ~ 500 Гц, 2 G, 10 мин./цикл, по 60 мин. вдоль осей X, Y, Z |
Надежность
| MTBF |
3830,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 655,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Безопасность и ЭМС
| Стандарты безопасности |
UL62368-1, TUV BS EN/EN62368-1, одобрено; CCC GB4943.1; EAC TP TC 004 |
| Испытательное напряжение изоляции |
I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции |
I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия |
Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость |
Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень heavy industry, EAC TP TC 020 |
Механические данные
| Габариты |
76,2 × 50,8 × 24 мм (Д × Ш × В) |
| Монтажные размеры |
3,175 мм; 69,85 мм; 76,2 мм; 50,8 мм; 44,45 мм; отверстия 4 × 3,2 мм |
| Масса |
0,081 кг |
| Упаковка |
120 шт.; 10,7 кг; 0,94 куб. фута |
Подключение
| Входной разъем |
JST B3P-VH или эквивалент |
| Назначение выводов входа |
1 — AC/N; 2 — без контакта; 3 — AC/L |
| Выходной разъем |
JST B2P-VH или эквивалент |
| Назначение выводов выхода |
1 — +V; 2 — -V |
| Соединительная ответная часть |
JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
Блок-схема и конструктив
Структура устройства включает EMI-фильтр, выпрямитель, узел силовой коммутации, трансформатор, выпрямители и фильтр выходного каскада, схему контроля, схему обнаружения перегрузки и схему защиты от перенапряжения. Частота автогенерации составляет 100 кГц.
Примечания
| 1 |
Все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное. |
| 2 |
Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 |
Допуск включает установку линии, регулирование нагрузки и настройки. |
| 4 |
Источник питания рассматривается как компонент для встраивания в конечное изделие. Испытания ЭМС выполняются на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно подтверждать соответствие требованиям ЭМС после интеграции. |
| 5 |
Может потребоваться пониженное входное напряжение. Для уточнения характеристик следует использовать статические характеристики. |
| 6 |
Допускается пиковая нагрузка 33% до 30 секунд. Средняя выходная мощность не должна превышать номинальную. |
| 7 |
Варианты EPS-25-15/24/27/36/48 оснащаются HS1. |
| 8 |
Снижение температуры окружающей среды составляет 3,5 °C/1000 м при использовании моделей без вентилятора и 5 °C/1000 м при использовании моделей с вентилятором для высот выше 2000 м. |
Статические характеристики
При повышении входного напряжения от 85 до 264 В AC выходная характеристика сохраняет стабилизацию в пределах, заданных параметрами регулирования и диапазонами работы. При этом для модели 27 В номинальная эффективность достигает 89%.
