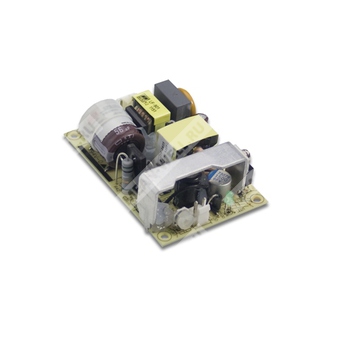

EPS-25-3.3 - импульсный источник питания 25 Вт с выходным напряжением 3,3 В для промышленной электроники.
Расшифровка партномера
| Партномер | Расшифровка |
| EPS | Серия источников питания Mean Well EPS |
| 25 | Номинальная мощность 25 Вт |
| 3.3 | Выходное напряжение 3,3 В |
Назначение
EPS-25-3.3 представляет собой одно-выходной импульсный источник питания мощностью 25 Вт с универсальным входом переменного и постоянного тока. Изделие предназначено для питания электронной аппаратуры, систем автоматизации, промышленной электроники и других нагрузок, требующих стабилизированного напряжения 3,3 В.
Особенности
- Универсальный вход переменного тока в полном диапазоне.
- Высокий КПД, до 90%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Компактное исполнение 3" × 2".
- Светодиодный индикатор включения.
- Потребление мощности без нагрузки менее 0,3 Вт.
- Срок службы: 3 года.
Выход
| Номинальное выходное напряжение | 3,3 В |
| Номинальный выходной ток | 5 А |
| Диапазон регулировки тока | 0 ~ 5,5 А |
| Номинальная мощность | 16,5 Вт |
| Пиковая мощность в течение 10 с | 18,15 Вт |
| Пульсации и шум, максимум | 60 мВ п-п |
| Диапазон подстройки напряжения | 3,1 ~ 3,6 В |
| Нестабильность по сети | ±2,0% |
| Нестабильность по нагрузке | ±1,0% |
| Время запуска, нарастания | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Допуск выходного напряжения | ±2,0% |
Вход
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты | 47 ~ 63 Гц |
| Входной ток, тип. | 0,6 А при 115 В AC; 0,4 А при 230 В AC |
| Пусковой ток, тип. | 35 А при 230 В AC, холодный запуск |
| Ток утечки | <1 мА при 240 В AC |
| КПД, тип. | 79% |
Защита
| Перегрузка | 115 ~ 170% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 3,7 ~ 4,6 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Рабочая температура | -30 ~ +70 °C, с учетом дерating curve |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота | 2000 м |
Электрическая прочность и изоляция
| Испытательное напряжение | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Безопасность и ЭМС
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004 |
| ЭМС излучение | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| ЭМС помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень тяжелой промышленности, EAC TP TC 020 |
Конструктивные параметры
| Габаритные размеры | 76,2 × 50,8 × 24 мм |
| Масса | 0,081 кг |
| Упаковка | 120 шт. / 10,7 кг / 0,94 куб. фута |
| Частота преобразования | 100 кГц |
MTBF
| MTBF по Telcordia SR-332 (Bellcore) | 3830,1 тыс. ч, минимум |
| MTBF по MIL-HDBK-217F | 655,4 тыс. ч, минимум, при 25 °C |
Подключение
| Входной разъем | JST B3P-VH или эквивалент |
| Назначение контактов входного разъема | 1 — AC/N; 2 — без вывода; 3 — AC/L |
| Сочетаемая ответная часть входного разъема | JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
| Выходной разъем | JST B2P-VH или эквивалент |
| Назначение контактов выходного разъема | 1 — +V; 2 — -V |
| Сочетаемая ответная часть выходного разъема | JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
Примечания
| 1 | Все параметры, не оговоренные особо, измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установку, регулировку по сети и регулировку по нагрузке. |
| 4 | Источник питания рассматривается как компонент, который будет установлен в конечное изделие. Все испытания ЭМС выполнены при монтаже устройства на металлической пластине размером 360 мм × 360 мм и толщиной 1 мм. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки. Следует проверять статические характеристики. |
| 6 | 33% цикл нагрузки при периоде 30 секунд. Средняя выходная мощность не должна превышать номинальную. |
| 7 | Для моделей EPS-25-15/24/27/36/48 с HS1. |
| 8 | При температурной деградации 3,5 °C/1000 м с вентиляторами и 5 °C/1000 м без вентиляторов для высоты свыше 2000 м. |
Механические данные
Корпус выполнен в компактном форм-факторе серии EPS-25. Конструкция предусматривает установку в составе конечного оборудования. Габариты и компоновка разъемов приведены в таблице и на механическом чертеже.
Назначение применения
Источник питания пригоден для промышленной электроники, средств управления, измерительной аппаратуры, встраиваемых систем, телекоммуникационного и автоматизированного оборудования, где требуется стабилизированное напряжение 3,3 В при мощности до 25 Вт.
