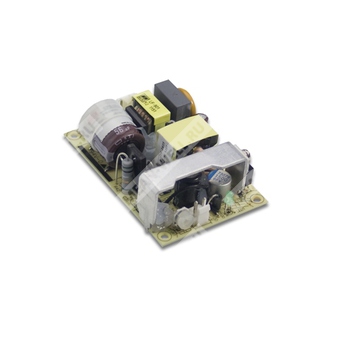

EPS-25-36 - импульсный источник питания AC/DC с одним выходом на 36 В для промышленной аппаратуры.
Расшифровка партномера
| Позиция в обозначении |
Расшифровка |
| EPS |
Серия компактных импульсных источников питания Mean Well |
| 25 |
Номинальная мощность 25 Вт |
| 36 |
Номинальное выходное напряжение 36 В |
Общее назначение
EPS-25-36 — это одно-выходной импульсный источник питания переменного/постоянного тока, предназначенный для преобразования сетевого питания в стабилизированное постоянное напряжение 36 В. Изделие рассчитано на применение в промышленной электронике, системах управления, телекоммуникационном и общем электронном оборудовании, где требуется компактный источник питания с универсальным входом и защитными функциями.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Высокий КПД, до 90%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Компактное исполнение 3" × 2".
- Светодиодный индикатор включения.
- Низкое потребление без нагрузки, менее 0,3 Вт.
Основные области применения
Источники питания серии EPS-25 применяются в компактной промышленной аппаратуре, системах автоматики, контроллерах, измерительных устройствах, встроенных электронных узлах и оборудовании, требующем малогабаритного AC/DC преобразователя с выходом 36 В.
Выходные параметры
| Параметр |
Значение |
| Номинальное выходное напряжение |
36 В |
| Номинальный выходной ток |
0,7 А |
| Диапазон регулировки выходного напряжения |
32,4 ~ 39,6 В |
| Номинальная мощность |
25,2 Вт |
| Пиковая нагрузка 10 с |
28,08 Вт |
| Пульсации и шум |
200 мВп-п |
| Допуск выходного напряжения |
±1,0% |
| Линейная стабилизация |
±0,5% |
| Стабилизация по нагрузке |
±0,5% |
Входные параметры
| Параметр |
Значение |
| Диапазон входного напряжения |
85 ~ 264 В переменного тока; 120 ~ 370 В постоянного тока |
| Диапазон частоты сети |
47 ~ 63 Гц |
| КПД |
89% |
| Входной ток |
0,4 А при 230 В AC |
| Пусковой ток |
Холодный запуск, 35 А при 230 В AC |
| Ток утечки |
<1 мА при 240 В AC |
Динамические характеристики
| Параметр |
Значение |
| Время установки, время нарастания |
1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания |
50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Защиты
| Параметр |
Значение |
| Защита от перегрузки |
115 ~ 170% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения |
32,4 ~ 39,6 В; тип защиты — отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации
| Параметр |
Значение |
| Рабочая температура |
-30 ~ +70 °C |
| Рабочая влажность |
20 ~ 90% RH, без конденсации |
| Температура и влажность хранения |
-40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент |
±0,03%/°C при 0 ~ 50 °C |
| Высота эксплуатации |
2000 м |
| Вибрация |
10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Параметр |
Значение |
| Испытательное напряжение |
Вход-выход: 3 кВ AC; вход-PE: 2 кВ AC; выход-PE: 0,5 кВ AC |
| Сопротивление изоляции |
Вход-выход, вход-PE, выход-PE: 100 МОм / 500 В DC / 25 °C / 70% RH |
Соответствие стандартам
Изделие соответствует требованиям UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004.
Электромагнитная совместимость: соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020.
Устойчивость к помехам: BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень heavy industry; EAC TP TC 020.
MTBF
| Метод оценки |
Значение |
| Telcordia SR-332 (Bellcore) |
3830,1 тыс. ч, минимум |
| MIL-HDBK-217F (25 °C) |
655,4 тыс. ч, минимум |
Габариты и конструктивные данные
| Параметр |
Значение |
| Габаритные размеры |
76,2 × 50,8 × 24 мм |
| Масса |
0,081 кг |
| Упаковка |
120 шт. / 10,7 кг / 0,94 куб. фута |
Примечания
- Все параметры, если не указано иное, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются при полосе пропускания 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск включает установку, линейную и нагрузочную стабилизацию.
- Блок питания рассматривается как компонент, предназначенный для встраивания в конечное изделие.
- Испытания ЭМС выполнялись при монтаже изделия на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- При необходимости может потребоваться пониженное входное напряжение. Следует проверить статические характеристики.
- 33% режим работы: максимальная средняя выходная мощность не должна превышать номинальную.
- Для моделей EPS-25-15/24/27/36/48 требуется высота установки не более 2000 м.
