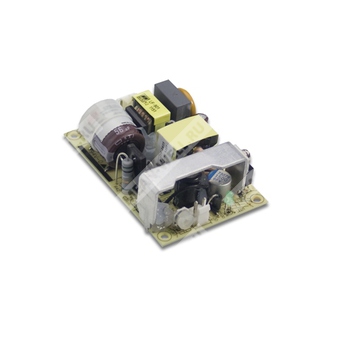

EPS-25-48 - импульсный источник питания AC/DC на 48 В для промышленной электроники и автоматики.
Расшифровка партномера
| Позиция в обозначении | Расшифровка |
| EPS | Серия источников питания Mean Well EPS |
| 25 | Номинальная выходная мощность 25 Вт |
| 48 | Номинальное выходное напряжение 48 В |
Краткое описание
EPS-25-48 представляет собой одно выходной импульсный источник питания с универсальным входом переменного и постоянного тока, предназначенный для преобразования сетевого напряжения в стабилизированное постоянное напряжение 48 В.
Особенности
- Универсальный вход переменного тока с полным диапазоном.
- Высокий КПД до 86%.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счет свободной конвекции воздуха.
- Компактное исполнение 3"×2".
- Светодиодный индикатор наличия выходного напряжения.
- Потребление на холостом ходу менее 0,3 Вт.
Выходные параметры
| Номинальное выходное напряжение | 48 В |
| Номинальный выходной ток | 0,53 А |
| Диапазон регулировки тока | 0 ~ 0,59 А |
| Номинальная мощность | 25,44 Вт |
| Пиковая мощность в течение 10 с | 28,32 Вт |
| Пульсации и шум | 240 мВ п-п |
| Диапазон регулировки напряжения | 43,2 ~ 52,8 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Допуск по выходному напряжению | ±1,0% |
Входные параметры
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Входной ток | 0,4 А при 230 В AC |
| Входной ток | 0,6 А при 115 В AC |
| Пусковой ток | 35 А при 230 В AC, холодный запуск |
| Потребление без нагрузки | < 0,3 Вт |
Защиты
| Защита от перегрузки | 115 ~ 170% от номинальной выходной мощности; тип защиты — режим «икания», автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 53,3 ~ 64,8 В; тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
Условия эксплуатации
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C; 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
| Рабочая высота | 2000 м |
Электробезопасность и ЭМС
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение | Вход-выход: 3 кВ AC; вход-земля: 2 кВ AC; выход-земля: 0,5 кВ AC |
| Сопротивление изоляции | Вход-выход, вход-земля, выход-земля: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11, BS EN/EN55035; уровень для тяжелой промышленности; EAC TP TC 020 |
Надежность
| MTBF | 3830,1 тыс. ч, Telcordia SR-332 (Bellcore); 655,4 тыс. ч, MIL-HDBK-217F (25 °C) |
Механические параметры
| Габариты | 76,2 × 50,8 × 24 мм |
| Масса | 0,081 кг |
| Упаковка | 120 шт. / 10,7 кг / 0,94 ft³ |
Подключение
| Входной разъем | JST B3P-VH или эквивалент |
| Назначение контактов входа | 1 — AC/N; 2 — не подключен; 3 — AC/L |
| Согласующая ответная часть | JST VHR или эквивалент; контакт JST SVH-21T-P1.1 или эквивалент |
| Выходной разъем | JST B2P-VH или эквивалент |
| Назначение контактов выхода | 1 — +V; 2 — -V |
| Согласующая ответная часть | JST VHR или эквивалент; контакт JST SVH-21T-P1.1 или эквивалент |
Допустимая кратковременная перегрузка
| Пиковая нагрузка 10 с | 28,32 Вт |
Примечания
- Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются полосой 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск включает установочный допуск, регулирование по сети и регулирование по нагрузке.
- Источником питания считается компонент, предназначенный для установки в конечное изделие.
- Испытания ЭМС выполняются при монтаже устройства на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- При необходимости может потребоваться снижение входного напряжения. Для подробностей следует обращаться к статическим характеристикам.
- 33% коэффициент заполнения при максимуме длительностью 30 секунд; средняя выходная мощность не должна превышать номинальную.
- Варианты EPS-25-15/24/27/36/48 с HS1 предназначены для работы на высоте более 2000 м.
- Снижение температуры окружающей среды: 3,5 °C/1000 м для моделей с вентиляторным охлаждением и 5 °C/1000 м для моделей со свободной конвекцией при высоте более 2000 м.
