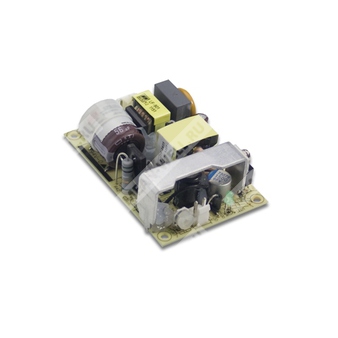

EPS-25-5 - компактный AC/DC источник питания 5 В, 25 Вт с одним выходом для промышленной электроники.
Расшифровка партномера
| Позиция | Значение |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 25 | Номинальная мощность 25 Вт |
| 5 | Выходное напряжение 5 В |
Назначение и особенности
EPS-25-5 представляет собой компактный одноканальный импульсный источник питания переменного тока с универсальным входом, предназначенный для питания электронных и промышленных нагрузок напряжением 5 В постоянного тока. Модель относится к серии EPS-25 и выполнена в малогабаритном корпусе с естественным охлаждением, встроенными защитами от короткого замыкания, перегрузки и перенапряжения, а также с индикацией включения.
Основные особенности
- Универсальный вход переменного тока с полным диапазоном.
- Высокий КПД — до 81% для версии 5 В.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение свободной конвекцией.
- Компактное исполнение 3" × 2".
- Индикатор включения.
- Потребление без нагрузки менее 0,3 Вт.
- Срок службы: 3 года.
Выходные параметры
| Номинальное выходное напряжение | 5 В |
| Номинальный выходной ток | 5 А |
| Диапазон выходного тока | 0 ~ 5,5 А |
| Номинальная мощность | 25 Вт |
| Пиковая мощность в течение 10 с | 27,5 Вт |
| Диапазон подстройки выходного напряжения | 4,75 ~ 5,5 В |
| Пульсации и шум | 60 мВ п-п |
| Допуск выходного напряжения | ±2,0% |
| Регулирование по сети | ±0,5% |
| Регулирование по нагрузке | ±1,0% |
Входные параметры
| Диапазон входного напряжения переменного тока | 85 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| Входной ток | 0,4 А при 230 В AC |
| Пусковой ток | 35 А при 230 В AC, холодный старт |
| Ток утечки | < 1 мА при 240 В AC |
| КПД | 81% |
Динамические характеристики
| Время установки, время нарастания | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0 ~ 50 °C |
Защитные функции
| Перегрузка | 115 ~ 170% от номинальной выходной мощности; тип защиты — режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 5,6 ~ 6,75 В; тип защиты — отключение выходного напряжения, повторное включение для восстановления |
Условия эксплуатации
| Рабочая температура | -30 ~ +70 °C, с учетом кривой снижения нагрузки |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Максимальная высота эксплуатации | 2000 м |
| Вибрация | 10 ~ 500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электрическая прочность и изоляция
| Испытательное напряжение изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004 |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень heavy industry, EAC TP TC 020 |
Конструктивные данные
| Габариты | 76,2 × 50,8 × 24 мм |
| Масса | 0,081 кг |
| Упаковка | 120 шт. / 10,7 кг / 0,94 куб. фута |
| Частота преобразования | 100 кГц |
MTBF
| Средняя наработка на отказ | 3830,1 тыс. ч минимум по Telcordia SR-332 (Bellcore); 655,4 тыс. ч минимум по MIL-HDBK-217F при 25 °C |
Подключение
| Входной разъем | JST B3P-VH или эквивалент |
| Назначение выводов входного разъема | 1 — AC/N, 2 — нет контакта, 3 — AC/L |
| Выходной разъем | JST B2P-VH или эквивалент |
| Назначение выводов выходного разъема | 1 — +V, 2 — -V |
| Сопряженные корпуса и клеммы | JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
Примечания
- Все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C, если не указано иное.
- Пульсации и шум измеряются при полосе 20 МГц с использованием витой пары длиной 12 дюймов и 47 мкФ электролитического конденсатора параллельно.
- Допуск включает установочный допуск, регулирование по линии и регулирование по нагрузке.
- Источник питания рассматривается как компонент, подлежащий установке в конечное оборудование.
- ЭМС-испытания выполняются на металлической пластине 360 мм × 360 мм, при этом конечное оборудование должно повторно подтверждать соответствие директивам ЭМС.
- При низком входном напряжении может потребоваться снижение нагрузки; необходимо проверить статические характеристики.
- 33% коэффициент скважности максимум при периоде 30 секунд; средняя выходная мощность не должна превышать номинальную.
- Версия EPS-25-15/24/27/36/48 допускает установку с HS1; для EPS-25-5 данное указание относится к семейству серии.
- Снижение характеристик по температуре: 3,5% на 1000 м при эксплуатации выше 2000 м и 5 °C/1000 м при использовании вентиляторного охлаждения выше 2000 м.
