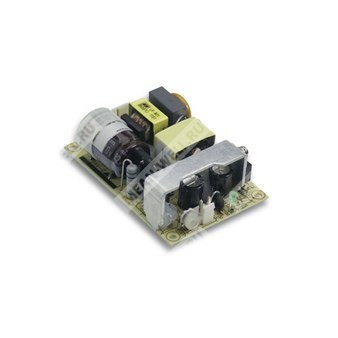

EPS-35-12 - импульсный источник питания 12 В для промышленной аппаратуры и систем автоматики.
EPS-35-12 — одноканальный AC/DC источник питания серии EPS-35 мощностью 36 Вт с выходным напряжением 12 В и номинальным током 3 А. Предназначен для питания электронной аппаратуры, устройств автоматизации, измерительной и промышленной техники.
Расшифровка партномера
| Позиция | Расшифровка |
| EPS | Серия источников питания Mean Well EPS |
| 35 | Номинальная мощность серии — 35 Вт |
| 12 | Выходное напряжение 12 В |
Основные особенности
- Универсальный вход переменного тока в полном диапазоне.
- Высокий КПД, до 90% для серии.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Компактные габариты 3" × 2".
- Светодиодная индикация включения.
- Низкое потребление мощности на холостом ходу: менее 0,3 Вт.
- Одноканальный выход.
Выходные параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 12 В |
| Номинальный выходной ток | 3 А |
| Диапазон регулировки выходного напряжения | 10,8…13,5 В |
| Диапазон выходного тока | 0…3,3 А |
| Номинальная выходная мощность | 36 Вт |
| Пиковая мощность (10 с) | 39,75 Вт |
| Пульсации и шум | 100 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85…264 В |
| Диапазон входного напряжения постоянного тока | 120…370 В |
| Диапазон частоты сети | 47…63 Гц |
| КПД тип. | 87% |
| Потребляемый ток тип. при 115 В AC | 0,75 А |
| Потребляемый ток тип. при 230 В AC | 0,5 А |
| Пусковой ток тип. | 40 А при 230 В AC, холодный старт |
| Ток утечки | <1 мА при 240 В AC |
Динамические характеристики
| Параметр | Значение |
| Время установления, нарастания | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
Защита
| Параметр | Значение |
| Перегрузка | 115…170% от номинальной выходной мощности, режим прерывистого восстановления после устранения неисправности |
| Перенапряжение | 14…17 В, отключение выхода с последующим восстановлением после повторного включения |
Условия эксплуатации и хранения
| Параметр | Значение |
| Температура рабочая | −30…+70 °C |
| Температура хранения | −40…+85 °C |
| Относительная влажность при работе | 20…90% без конденсации |
| Относительная влажность при хранении | 10…95% |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Рабочая высота над уровнем моря | 2000 м |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электробезопасность и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение изоляции I/P-O/P | 3 кВ AC |
| Испытательное напряжение изоляции I/P-FG | 2 кВ AC |
| Испытательное напряжение изоляции O/P-FG | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость | BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень heavy industry; EAC TP TC 020 |
Надежность, размеры и упаковка
| Параметр | Значение |
| MTBF | 3673,9 тыс. ч по Telcordia SR-332 (Bellcore); 649,2 тыс. ч по MIL-HDBK-217F (25 °C) |
| Габариты | 76,2 × 50,8 × 24 мм |
| Масса | 0,085 кг |
| Упаковка | 120 шт.; 11,2 кг; 0,94 куб. фута |
Интерфейсы и конструкция
| Параметр | Значение |
| Входной разъем | JST B3P-VH или эквивалент |
| Назначение выводов входного разъема | 1 — AC/N, 2 — без вывода, 3 — AC/L |
| Выходной разъем | JST B2P-VH или эквивалент |
| Назначение выводов выходного разъема | 1 — +V, 2 — -V |
| Схема построения | EMI-фильтр, выпрямитель, узел переключения мощности, выпрямители и фильтр, цепь контроля, защита от перегрузки и перенапряжения |
| Частота преобразования | 100 кГц |
Примечания
| 1 | Все параметры, не оговоренные особо, измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C. |
| 2 | Пульсации и шум измеряются на полосе 20 МГц с использованием витой пары длиной 12 дюймов, оконцованной параллельным конденсатором 0,1 мкФ и 47 мкФ. |
| 3 | Допуск включает установившееся отклонение, регулирование по входу и регулирование по нагрузке. |
| 4 | Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование. |
| 5 | При низком входном напряжении может потребоваться снижение нагрузки; следует проверять статические характеристики. |
| 6 | Номинальная непрерывная выходная мощность не должна превышаться в течение каждого 10-секундного интервала. |
| 7 | Указано, что серия имеет исполнение 3" × 2" и стандартную высоту 24 мм. |
| 8 | Для моделей с вентиляторным охлаждением допускается снижение допустимой температуры при высоте более 2000 м; для данной модели применяется дерейтинг по температурной кривой. |
