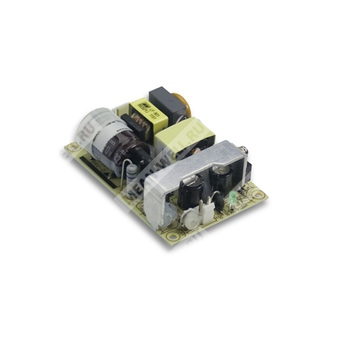

EPS-35-15 - импульсный источник питания AC/DC для преобразования сетевого напряжения в стабилизированное постоянное напряжение 15 В.
Расшифровка партномера
| Позиция | Расшифровка |
| EPS | Серия источников питания Mean Well EPS |
| 35 | Номинальная мощность серии 35 Вт |
| 15 | Выходное постоянное напряжение 15 В |
Краткое описание
EPS-35-15 — компактный одноканальный источник питания мощностью 35 Вт с универсальным входом переменного/постоянного тока, предназначенный для питания электронной аппаратуры и промышленной автоматики.
Особенности
- Универсальный вход AC, полный диапазон.
- Высокий КПД, до 88% для данной модификации.
- Защиты: короткое замыкание, перегрузка, перенапряжение.
- Охлаждение за счёт свободной конвекции воздуха.
- Компактное исполнение 3"×2".
- Светодиодный индикатор наличия выходного напряжения.
- Потребление без нагрузки менее 0,3 Вт.
- Конструктив предназначен для монтажа во встроенное оборудование.
Применение
- Промышленная электроника.
- Системы автоматики и управления.
- Встраиваемые устройства питания общего назначения.
- Электронные узлы, требующие стабилизированного источника 15 В постоянного тока.
Выход
| Номинальное выходное напряжение | 15 В |
| Номинальный выходной ток | 2,4 А |
| Диапазон выходного тока | 0 ~ 3,3 А |
| Номинальная мощность | 36 Вт |
| Мощность при пиковой нагрузке 10 с | 39,75 Вт |
| Диапазон регулировки выходного напряжения | 13,5 ~ 16,5 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, нарастания | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC на полной нагрузке |
| Пульсации и шум | 100 мВ п-п |
| Допуск по выходному напряжению | ±1,0% |
Вход
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД, тип. | 88% |
| Входной ток, тип. | 0,75 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток, тип. | 40 А при 230 В AC, холодный старт |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Перегрузка | 115 ~ 170% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после устранения неисправности |
| Перенапряжение | 17,25 ~ 20,25 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения |
Электрическая прочность и изоляция
| Испытательное напряжение I/P-O/P | 3 кВ AC |
| Испытательное напряжение I/P-FG | 2 кВ AC |
| Испытательное напряжение O/P-FG | 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
ЭМС и безопасность
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытания на ЭМС | BS EN/EN55032 (CISPR32) класс B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB9254.1 класс B, GB17625 класс A, EAC TP TC 020 |
| Устойчивость к ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; тяжёлая промышленная среда; EAC TP TC 020 |
Эксплуатационные условия
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, период 60 мин. по осям X, Y, Z |
| Рабочая высота | 2000 м |
Надёжность
| MTBF | 3673,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 649,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Механические данные
| Габариты | 76,2 × 50,8 × 24 мм |
| Масса | 0,085 кг |
| Упаковка | 120 шт. / 11,2 кг / 0,94 куб. фута |
| Монтаж | Конструктив для встраиваемого применения |
Подключение
| Входной разъём | CN1, JST B3P-VH или эквивалент |
| Назначение вывода 1 | AC/N |
| Назначение вывода 2 | Нет вывода |
| Назначение вывода 3 | AC/L |
| Выходной разъём | CN2, JST B2P-VH или эквивалент |
| Назначение вывода 1 | +V |
| Назначение вывода 2 | -V |
Примечания
- Все параметры, не оговорённые особо, указаны при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает допуск установки, стабилизацию по сети и стабилизацию по нагрузке.
- Блок питания считается компонентом, который будет установлен в конечное изделие; испытания ЭМС выполнялись при монтаже на металлическую пластину 360 мм × 360 мм толщиной 1 мм.
- При необходимости могут потребоваться дополнительные меры по снижению температуры при низком входном напряжении; следует проверять статические характеристики.
- Пиковая нагрузка в течение 10 секунд не должна превышать номинальную мощность.
- Для моделей с вентилятором требуется снижение допустимой температуры; данная модель рассчитана на охлаждение свободной конвекцией.
- Температурное снижение характеристик: 3,5 °C/1000 м для версий без вентилятора и 5 °C/1000 м для версий с вентилятором при высоте более 2000 м.
