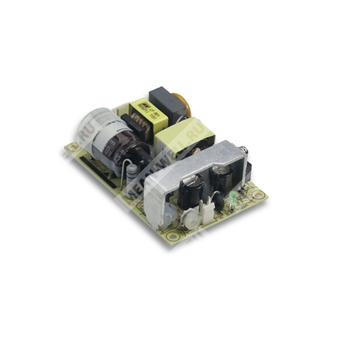

EPS-35-24 - импульсный источник питания 35 Вт с выходом 24 В постоянного тока для промышленной аппаратуры.
Источник питания серии EPS-35 с одним выходом, предназначенный для преобразования универсального сетевого входа в стабилизированное напряжение 24 В постоянного тока для питания промышленной электроники, средств автоматики и встроенных систем.
Расшифровка партномера
| Позиция | Расшифровка |
| EPS | Серия источников питания Mean Well EPS |
| 35 | Номинальная мощность 35 Вт |
| 24 | Выходное напряжение 24 В |
Краткое назначение и особенности
- Универсальный вход переменного тока полного диапазона.
- Высокий КПД, до 89% для исполнения 24 В.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счёт свободной конвекции воздуха.
- Компактное исполнение 3" × 2".
- Индикатор включения на светодиоде.
- Потребление без нагрузки менее 0,3 Вт.
- Одноканальный источник питания.
Выход
| Параметр | Значение |
| Выходное напряжение | 24 В |
| Номинальный ток | 1,5 А |
| Диапазон тока | 0 ~ 1,65 А |
| Номинальная мощность | 36 Вт |
| Пиковая мощность в течение 10 с | 39,6 Вт |
| Диапазон подстройки выходного напряжения | 21,6 ~ 27 В |
| Нестабильность по сети | ±0,5% |
| Нестабильность по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC, при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC, при полной нагрузке |
| Пульсации и шум | 180 мВ п-п |
| Допуск выходного напряжения | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85 ~ 264 В AC; 120 ~ 370 В DC |
| Диапазон частоты сети | 47 ~ 63 Гц |
| КПД | 89% |
| Потребляемый ток | 0,5 А при 230 В AC |
| Пусковой ток | Холодный старт 40 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки | 115 ~ 170% от номинальной выходной мощности |
| Тип защиты от перегрузки | Режим hiccup, автоматическое восстановление после снятия аварии |
| Защита от перенапряжения | 27,6 ~ 32,4 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторного включения питания |
Условия эксплуатации и среды
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C, с учётом кривой дерейтирования |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Высота эксплуатации | 2000 метров |
Требования безопасности и ЭМС
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытание на электрическую прочность | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия ЭМС | BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость ЭМС | BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; heavy industry level; EAC TP TC 020 |
Конструктивные данные
| Параметр | Значение |
| Габариты | 76,2 × 50,8 × 24 мм |
| Масса | 0,085 кг |
| Упаковка | 120 шт. в коробке; 11,2 кг; 0,94 CUFT |
| Серия | EPS-35 |
| Тип исполнения | Одновыходный импульсный источник питания |
MTBF
| Методика | Значение |
| Telcordia SR-332 (Bellcore) | 3673,9 тыс. часов минимум |
| MIL-HDBK-217F (25 °C) | 649,2 тыс. часов минимум |
Подключение
| Разъём | Назначение |
| CN1 | Вход переменного тока |
| CN1, контакт 1 | AC/N |
| CN1, контакт 2 | Нет контакта |
| CN1, контакт 3 | AC/L |
| CN2 | Выход постоянного тока |
| CN2, контакт 1 | +V |
| CN2, контакт 2 | -V |
| Материал ответной части CN1 | JST VHR или эквивалент |
| Контакты CN1 | JST SVH-21T-P1.1 или эквивалент |
| Материал ответной части CN2 | JST VHR или эквивалент |
| Контакты CN2 | JST SVH-21T-P1.1 или эквивалент |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск включает установочный допуск, нестабильность по входному напряжению и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; испытания ЭМС выполнялись на металлической пластине 360 мм × 360 мм толщиной 1 мм.
- Финальное оборудование должно повторно подтверждать соответствие директивам ЭМС после монтажа в составе системы.
- При низком входном напряжении может потребоваться снижение нагрузки. Необходимо проверить статические характеристики.
- Дерейтирование по температуре составляет 3,5% на 1000 м для исполнения без вентилятора и 5% на 1000 м для исполнения с вентилятором при высоте выше 2000 м.
- Диапазон выходной мощности с учётом перегрузки по кратковременному пику: для 24 В указан пик 39,6 Вт в течение 10 с.
- Средства крепления и заземление должны обеспечивать соблюдение требований по безопасности корпуса системы.
