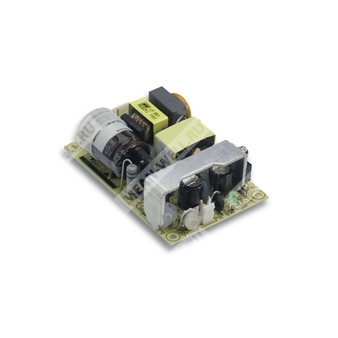

EPS-35-27 - импульсный источник питания 27 В постоянного тока для промышленной аппаратуры.
Расшифровка партномера
| Позиция | Значение |
| EPS | Серия импульсных источников питания Mean Well EPS |
| 35 | Номинальная мощность 35 Вт |
| 27 | Номинальное выходное напряжение 27 В постоянного тока |
Краткое описание
Источник питания EPS-35-27 предназначен для преобразования сетевого переменного или постоянного входного напряжения в стабилизированное выходное напряжение 27 В постоянного тока. Модель относится к серии EPS-35, выполнена в компактном исполнении и рассчитана на применение в промышленной электронике, системах управления, телекоммуникационном и приборном оборудовании.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Высокая эффективность до 90%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Компактное исполнение 3" × 2".
- Светодиодный индикатор наличия выходного напряжения.
- Потребление холостого хода менее 0,3 Вт.
- Подходит для монтажа в составе конечного оборудования.
Область применения
Источники серии EPS-35 применяются в промышленной автоматике, системах управления, средствах связи, измерительной технике, встраиваемых устройствах и другой аппаратуре, где требуется компактный стабилизированный источник 27 В постоянного тока.
Электрические параметры
| Параметр | Значение |
| Номинальное выходное напряжение | 27 В |
| Номинальный выходной ток | 1,3 А |
| Диапазон регулировки выходного напряжения | 24,3…29,7 В |
| Номинальная выходная мощность | 35,1 Вт |
| Пиковая нагрузка 10 с | 39,15 Вт |
| Пульсации и шум | 180 мВ пик-пик |
| Точность установки выходного напряжения | ±2,0% |
| Стабилизация по входному напряжению | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC на полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC на полной нагрузке |
Входные параметры
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC; 120…370 В DC |
| Диапазон входной частоты | 47…63 Гц |
| Типовой КПД | 90% |
| Типовой входной ток | 0,75 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток | 40 А при 230 В AC, холодный пуск |
| Ток утечки | <1 мА при 240 В AC |
Защиты
| Параметр | Значение |
| Защита от перегрузки | 115…170% от номинальной выходной мощности; тип защиты — hiccup, автоматическое восстановление после устранения неисправности |
| Защита от перенапряжения | 32,4…46,8 В; тип защиты — отключение выходного напряжения с последующим повторным включением для восстановления |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | −30…+70 °C |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | −40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C в диапазоне 0…50 °C |
| Рабочая высота | 2000 м |
| Вибрация | 10…500 Гц, 2G, по 10 мин/цикл, в течение 60 мин по осям X, Y, Z |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытание прочности изоляции | I/P-O/P: 3 кВ AC; I/P-FG: 2 кВ AC; O/P-FG: 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
| Излучаемые помехи | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11, BS EN/EN55035, уровень heavy industry, EAC TP TC 020 |
Механические данные
| Параметр | Значение |
| Габаритные размеры | 76,2 × 50,8 × 24 мм (Д × Ш × В) |
| Масса | 0,085 кг |
| Упаковка | 120 шт. / 11,2 кг / 0,94 куб. фута |
MTBF
| Показатель | Значение |
| MTBF | 3673,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 649,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение и конструкция
| Разъём входа переменного тока | JST B3P-VH или эквивалент |
| Назначение контактов входа | 1 — AC/N; 2 — нет контакта; 3 — AC/L |
| Согласующая ответная часть | JST VHR или эквивалент; клемма JST SVH-21T-P1.1 или эквивалент |
| Разъём выхода постоянного тока | JST B2P-VH или эквивалент |
| Назначение контактов выхода | 1 — +V; 2 — -V |
| Согласующая ответная часть | JST VHR или эквивалент; клемма JST SVH-21T-P1.1 или эквивалент |
| Частота преобразования | 100 кГц |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары проводов длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установочный допуск, регулировку линии и регулировку нагрузки.
- Источник питания рассматривается как компонент, который будет установлен в конечное оборудование; испытания ЭМС выполняются при монтаже на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное оборудование должно повторно подтвердить выполнение директив ЭМС после полной установки. Для указаний по проведению испытаний ЭМС см. примечания по ЭМС на сайте производителя.
- Для надёжной работы может потребоваться пониженное входное напряжение. Необходимо проверять статические характеристики.
- Длительный режим пиковой нагрузки не должен превышать номинальную мощность.
- EPS-35-24 / 36 / 48 без вентилятора: снижение допустимой температуры окружающей среды на 3,5 °C на каждые 1000 м высоты; исполнения с вентилятором: снижение на 5 °C на каждые 1000 м при высоте выше 2000 м (6500 ft).
- Температурное снижение нагрузки: с вентилятором и без вентилятора — согласно кривой снижения.
