EPS-35-36 - импульсный источник питания на 36 В постоянного тока для промышленной аппаратуры.
Назначение: одноканальный AC/DC источник питания серии EPS-35 с выходом 36 В, предназначенный для питания электронных и промышленных устройств от сети переменного или постоянного тока.
Расшифровка партномера
| Параметр | Значение |
| Серия | EPS-35 |
| Номинальное выходное напряжение | 36 В |
| Номинальная выходная мощность | 36 Вт |
| Тип изделия | Импульсный источник питания с одним выходом |
Краткое описание

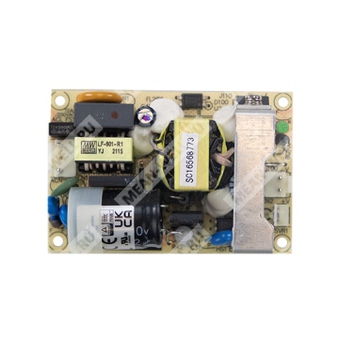

EPS-35-36 относится к серии компактных источников питания Mean Well EPS-35. Изделие выполнено в открытом исполнении для монтажа внутрь конечного оборудования и обеспечивает стабилизированное выходное напряжение 36 В при мощности до 36 Вт. Источник рассчитан на работу от универсальной сети переменного тока и от источников постоянного тока, отличается высоким КПД и набором встроенных защит.
Особенности
- Универсальный входной диапазон.
- Высокий КПД, до 89% для версии 36 В.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение свободной конвекцией воздуха.
- Компактное исполнение 3 × 2 дюйма.
- Светодиодный индикатор включения.
- Низкое потребление холостого хода: менее 0,3 Вт.
- Предназначен для встраивания в конечное оборудование.
Области применения
- Промышленная автоматика.
- Электронные устройства общего назначения.
- Системы управления и распределения питания.
- Встраиваемая силовая электроника.
Выход
| Параметр | Значение |
| Номинальное выходное напряжение | 36 В |
| Номинальный выходной ток | 1 А |
| Диапазон выходного тока | 0 ~ 1,1 А |
| Номинальная выходная мощность | 36 Вт |
| Пиковая нагрузка в течение 10 с | 39 Вт |
| Диапазон подстройки выходного напряжения | 32,4 ~ 39,6 В |
| Пульсации и шум, максимум | 200 мВп-п |
| Установка, время нарастания | 1000 мс, 30 мс при 230 В AC / 1000 мс, 15 мс при 115 В AC при полной нагрузке |
| Время удержания | 50 мс при 230 В AC / 16 мс при 115 В AC при полной нагрузке |
| Допуск по напряжению | ±1,0% |
| Линейная стабилизация | ±0,5% |
| Стабилизация по нагрузке | ±0,5% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения переменного тока | 85 ~ 264 В AC |
| Диапазон входного напряжения постоянного тока | 120 ~ 370 В DC |
| Диапазон входной частоты | 47 ~ 63 Гц |
| КПД, тип. | 89% |
| Входной ток, тип. | 0,5 А при 230 В AC |
| Пусковой ток, тип. | Холодный старт 40 А при 230 В AC |
| Ток утечки | <1 мА при 240 В AC |
Защита
| Параметр | Значение |
| Защита от перегрузки | 115 ~ 170% от номинальной выходной мощности |
| Тип защиты от перегрузки | Переход в режим hiccup, автоматическое восстановление после устранения аварии |
| Защита от перенапряжения | 32,4 ~ 39,6 В |
| Тип защиты от перенапряжения | Отключение выходного напряжения, восстановление после повторной подачи питания |
Изоляция и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение изоляции вход-выход | 3 кВ AC |
| Испытательное напряжение изоляции вход-земля | 2 кВ AC |
| Испытательное напряжение изоляции выход-земля | 0,5 кВ AC |
| Сопротивление изоляции | I/P-O/P, I/P-FG, O/P-FG: 100 МОм / 500 В DC / 25 °C / 70% RH |
Электромагнитная совместимость
| Параметр | Значение |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, BS EN/EN61000-3-3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, 3, 4, 5, 6, 8, 11; BS EN/EN55035; уровень heavy industry; EAC TP TC 020 |
Условия эксплуатации
| Параметр | Значение |
| Рабочая температура | -30 ~ +70 °C |
| Рабочая влажность | 20 ~ 90% RH, без конденсации |
| Температура и влажность хранения | -40 ~ +85 °C, 10 ~ 95% RH |
| Температурный коэффициент | ±0,03%/°C (0 ~ 50 °C) |
| Вибрация | 10 ~ 500 Гц, 2G, 10 мин./цикл, 60 мин. по осям X, Y, Z |
| Рабочая высота над уровнем моря | 2000 м |
Наработка на отказ
| Параметр | Значение |
| MTBF | 3673,9 тыс. ч, минимум, Telcordia SR-332 (Bellcore); 649,2 тыс. ч, минимум, MIL-HDBK-217F (25 °C) |
Конструктивные данные
| Параметр | Значение |
| Габариты | 76,2 × 50,8 × 24 мм |
| Масса | 0,085 кг |
| Упаковка | 120 шт. / 11,2 кг / 0,94 куб. фута |
| Тип монтажа | Встраиваемое исполнение |
Подключение
| Разъем входа | JST B3P-VH или эквивалент |
| Назначение контактов входа | 1 — AC/N, 2 — Нет контакта, 3 — AC/L |
| Сочетаемая ответная часть входа | JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
| Разъем выхода | JST B2P-VH или эквивалент |
| Назначение контактов выхода | 1 — +V, 2 — -V |
| Сочетаемая ответная часть выхода | JST VHR или эквивалент; JST SVH-21T-P1.1 или эквивалент |
| Частота преобразования | 100 кГц |
Примечания
- Если не указано иное, все параметры измерены при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на полосе 20 МГц с использованием скрученной пары длиной 12 дюймов и параллельного конденсатора 47 мкФ.
- Допуск включает установку, линейную и нагрузочную стабилизацию.
- Источник питания рассматривается как компонент, предназначенный для установки в конечное оборудование.
- Параметры ЭМС проверены при монтаже устройства на металлической пластине 360 мм × 360 мм толщиной 1 мм.
- Для получения сведений о снижении допустимой мощности следует учитывать статические характеристики.
- Версия 36 В соответствует группе моделей EPS-35-24/27/36/48.
- Снижение рабочей температуры: 3,5 °C на 1000 м для исполнения без вентилятора и 5 °C на 1000 м для исполнения с вентилятором при высоте свыше 2000 м.
