EPS-35-48 - Импульсный источник питания 48 В, 35 Вт для промышленной аппаратуры.
Расшифровка партномера
| Партномер | Расшифровка |
| EPS | Серия импульсных источников питания Mean Well |
| 35 | Номинальная мощность 35 Вт |
| 48 | Выходное напряжение 48 В |
Краткое описание

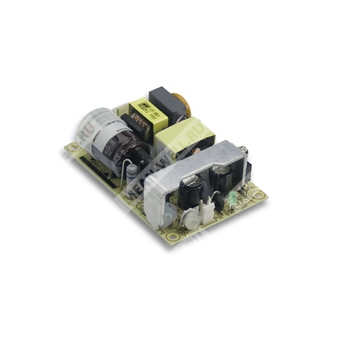

EPS-35-48 — однофазный импульсный источник питания открытого исполнения с одним выходом, предназначенный для преобразования сетевого переменного напряжения в стабилизированное постоянное напряжение 48 В.
Особенности
- Универсальный вход переменного тока полного диапазона.
- Высокий КПД, до 90%.
- Защита от короткого замыкания, перегрузки и перенапряжения.
- Охлаждение за счет свободной конвекции воздуха.
- Компактное исполнение 3"×2".
- Индикатор наличия выходного напряжения.
- Потребление без нагрузки менее 0,3 Вт.
Выход
| Параметр | Значение |
| Выходное напряжение | 48 В |
| Номинальный ток | 0,75 А |
| Диапазон тока | 0…0,82 А |
| Номинальная мощность | 36 Вт |
| Пиковая мощность в течение 10 с | 39,36 Вт |
| Пульсации и шум | 240 мВ пик-пик |
| Диапазон регулировки выходного напряжения | 43,2…52,8 В |
| Стабилизация по сети | ±1,0% |
| Стабилизация по нагрузке | ±0,5% |
| Время установки, время нарастания | 1000 мс, 30 мс при 230 В AC; 1000 мс, 30 мс при 115 В AC при полной нагрузке |
| Время удержания | 50 мс при 230 В AC; 16 мс при 115 В AC при полной нагрузке |
| Допуск по выходному напряжению | ±1,0% |
Вход
| Параметр | Значение |
| Диапазон входного напряжения | 85…264 В AC; 120…370 В DC |
| Диапазон частоты | 47…63 Гц |
| Потребляемый ток | 0,75 А при 115 В AC; 0,5 А при 230 В AC |
| Пусковой ток | 40 А при 230 В AC, холодный старт |
| Ток утечки | <1 мА при 240 В AC |
| КПД | 87% |
Защита
| Параметр | Значение |
| Перегрузка | 115…170% от номинальной выходной мощности; тип защиты: режим прерывистого восстановления, автоматическое восстановление после устранения аварии |
| Перенапряжение | Тип защиты: отключение выходного напряжения с последующим восстановлением после повторной подачи питания |
Электромагнитная совместимость и безопасность
| Параметр | Значение |
| Стандарты безопасности | UL62368-1, TUV BS EN/EN62368-1, CCC GB4943.1, EAC TP TC 004 |
| Испытательное напряжение изоляции | Вход/выход: 3 кВ AC; вход/FG: 2 кВ AC; выход/FG: 0,5 кВ AC |
| Сопротивление изоляции | 100 МОм / 500 В DC / 25 °C / 70% RH |
| Эмиссия | Соответствие BS EN/EN55032 (CISPR32) Class B, BS EN/EN61000-3-2, -3, GB9254.1 Class B, GB17625 Class A, EAC TP TC 020 |
| Помехоустойчивость | Соответствие BS EN/EN61000-4-2, -3, -4, -5, -6, -8, -11; BS EN/EN55035; уровень heavy industry; EAC TP TC 020 |
Эксплуатационные условия
| Параметр | Значение |
| Рабочая температура | -30…+70 °C (с учетом графика снижения нагрузки) |
| Рабочая влажность | 20…90% RH, без конденсации |
| Температура и влажность хранения | -40…+85 °C, 10…95% RH |
| Температурный коэффициент | ±0,03%/°C (0…50 °C) |
| Вибрация | 10…500 Гц, 2G, 10 мин/цикл, период 60 мин по осям X, Y, Z |
| Рабочая высота | 2000 м |
| Охлаждение | Свободная конвекция воздуха |
Механические параметры
| Параметр | Значение |
| Габаритные размеры | 76,2 × 50,8 × 24 мм |
| Исполнение | Открытая плата, один выход |
| Монтажные отверстия | 4 отверстия диаметром 3,2 мм |
Масса и упаковка
| Параметр | Значение |
| Масса одного изделия | 0,085 кг |
| Упаковка | 120 шт. / 11,2 кг / 0,94 куб. фута |
Надежность
| Параметр | Значение |
| MTBF | 3673,9 тыс. ч минимум по Telcordia SR-332 (Bellcore); 649,2 тыс. ч минимум по MIL-HDBK-217F (25 °C) |
Подключение
| Входной разъем | JST B3P-VH или эквивалент |
| Назначение выводов входного разъема | 1 — AC/N; 2 — нет контакта; 3 — AC/L |
| Согласующая колодка входа | JST VHR или эквивалент; клемма JST SVH-21T-P1.1 или эквивалент |
| Выходной разъем | JST B2P-VH или эквивалент |
| Назначение выводов выходного разъема | 1 — +V; 2 — -V |
| Согласующая колодка выхода | JST VHR или эквивалент; клемма JST SVH-21T-P1.1 или эквивалент |
Примечания
- Если не указано иное, все параметры измеряются при входном напряжении 230 В AC, номинальной нагрузке и температуре окружающей среды 25 °C.
- Пульсации и шум измеряются на частоте 20 МГц с использованием витой пары длиной 12 дюймов и параллельного конденсатора 0,1 мкФ и 47 мкФ.
- Допуск включает установленный допуск, нестабильность по сети и нестабильность по нагрузке.
- Источник питания рассматривается как компонент, который будет установлен в конечное изделие; все испытания ЭМС выполняются на металлической пластине 360 мм × 360 мм толщиной 1 мм. Конечное изделие должно повторно подтверждать соответствие директивам ЭМС.
- Для правильной работы при низком входном напряжении может потребоваться снижение нагрузки. Следует проверять статические характеристики.
- Влажность окружающей среды при работе допускается в диапазоне 20…90% RH без конденсации.
- Для моделей с вентилятором допустимое снижение температуры составляет 3,5 °C на 1000 м при высоте более 2000 м; для моделей без вентилятора — 5 °C на 1000 м при высоте более 2000 м.
- Подсветка LED используется как индикатор наличия выходного напряжения.
Механические размеры
| Параметр | Значение |
| Длина | 76,2 мм |
| Ширина | 50,8 мм |
| Высота | 24 мм |
